不少搞重型制造的一听到火焰加热，第一反应就是"这都是快淘汰的老工艺了吧？" 我上个月跑了三个大型压力容器制造厂，两个风电施工现场，一半以上的现场矫形、消应力作业，用的还是火焰加热。 真不是厂家抠门舍不得买新设备，是这玩意儿好用到你没法替代。对吧？

为什么大量现场工业作业还离不开火焰加热

现在市面上吹的很多新型加热工艺，什么感应加热、红外加热，确实在批量流水线生产里优势大。但到了现场，尤其是大型构件已经吊装到位，需要做局部处理的时候，你试试把几十吨的感应加热设备挪进去？ 就说压力容器封头矫形，封头整体压制完，总会有个几毫米到一厘米的局部变形，这个变形没法回炉，只能现场修。 工业现场压力容器封头火焰加热矫形作业 火焰加热怎么玩？就是对着变形区域局部加热，利用钢材热胀冷缩的特性，冷却后自然收缩矫形，两个工人带一套工具，半天就能搞定，成本几千块。你换别的工艺，哪怕是激光矫形，成本至少翻十倍，还不一定能进现场。 问：火焰加热和现在主流的感应加热比，优势真的不可替代吗？ 答：得分场景说。批量标准件的整体热处理，感应加热效率高控温准，当然选感应。但你要去百米高空的风电塔筒上处理焊缝残余应力，或者去山区工地修已经埋了一半的管道变形，你拉整套感应设备进去？光是进场、布线、搭架子就得一天，火焰加热呢？两个焊工背个小气瓶，半小时就能开干，成本连感应的十分之一都不到。只要控好温度，效果完全符合标准。

火焰加热操作的核心禁忌与控场技巧

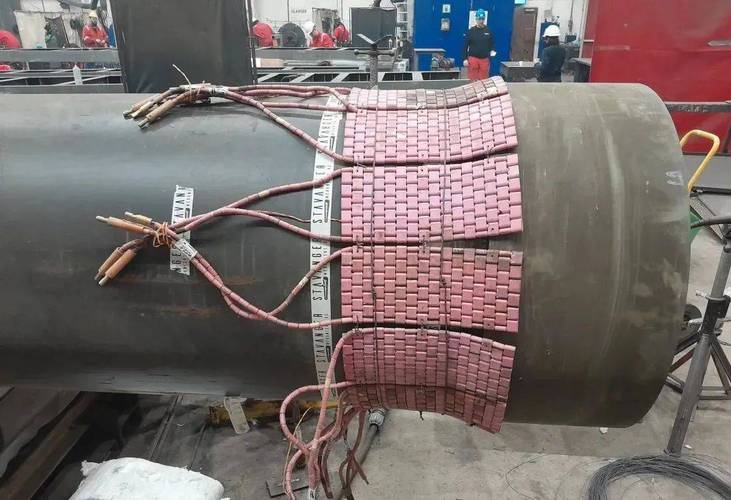

好用归好用，踩坑的也不少。我见过不止一家厂，因为新手操作失误，几十万的构件直接报废，老板脸都绿了。 ❗第一个大忌：乱烧温度，造成过烧。很多新手觉得烧得越热越好变形，结果温度超过了钢材的Ac1相变点，内部晶粒迅速长大变脆，力学性能直接不达标，这种损伤是不可逆的，只能报废。 💡给大家提个醒：现在早就不用全靠师傅看火色估温度了，十几块钱一张的测温纸，一贴就能精准读数，便携红外测温枪几十块一把，随时测，控温误差能控制在10℃以内，新手也能做对。 问：火焰加热处理焊接残余应力的时候，是不是只需要加热焊缝本身就够了？ 答：大错特错。加热范围必须是焊缝两侧各至少3倍板厚的区域，很多人图省事只烧焊缝，焊缝受热膨胀的时候，周围冷的母材会限制它变形，冷却后反而会产生新的更大的拉应力，搞不好直接裂给你看。尤其是厚度超过30mm的厚钢板，这个要求卡得特别严，差一点都不行。 焊接消应力火焰加热测温纸粘贴场景 第二个大忌：加热后冷却速度太快。很多人烧完直接浇冷水降温提速，结果表面淬硬，又出了新的应力，反而留下隐患。正规操作都是要求石棉布覆盖自然缓冷，急不得。

老工艺新升级：当代火焰加热的实践变化

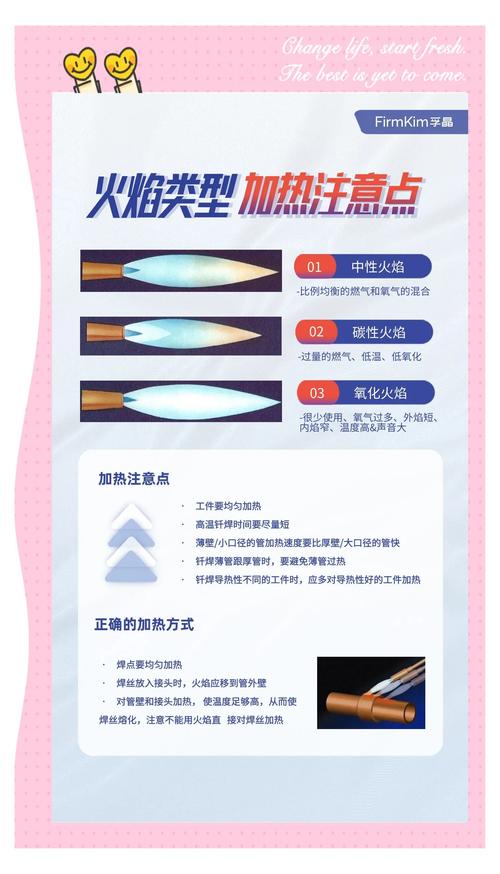

老工艺新升级：当代火焰加热的实践变化 别觉得火焰加热就是一百多年的老东西，没进步。这两年行业里的变化还真不少。 首先是能源升级，以前大多用乙炔，成本高还烟大，现在国内很多厂都改成天然气火焰加热，成本直接降了三成，排放也符合最新的环保要求，燃烧稳定性也不差，完全满足工艺要求。说实话，我第一次见的时候都没想到，这换个燃料好处这么多。 然后是结合数字化，以前定加热点全靠老师傅经验，现在大型构件矫形，提前用有限元模拟算好变形量和加热点的位置、温度，工人照着做就行，一次成型的概率从不到70%升到了95%以上，精度能控制在1毫米以内。去年我在江苏一家风电法兰厂见他们这么干，真的挺惊喜。 还有火焰炬的升级，新型的数控火焰加热炬，能自动控制火焰大小和氧炔比，不会出现过度氧化脱碳的问题，对一些对表面质量要求高的构件，效果比老炬好太多。 很多人唱衰传统工艺，说再过几年火焰加热就得被淘汰。我跑了这么多现场，反倒觉得，只要有大型现场作业的需求，这门工艺就不会走。它的灵活性，是任何大型固定设备都比不了的。说白了，能解决问题，还省钱，就永远有位置。
