干机械设计十年。踩过最大的坑不是轴的刚度算错，也不是轴承选不对。是一个指甲盖大的键连接。真疼，当年赔样机材料费的时候，肉疼到现在还记得。 很多人觉得键连接不就是轴和轮毂之间插个铁片？凑合用就行，能有什么大问题？

键连接是机械传动的隐形基石

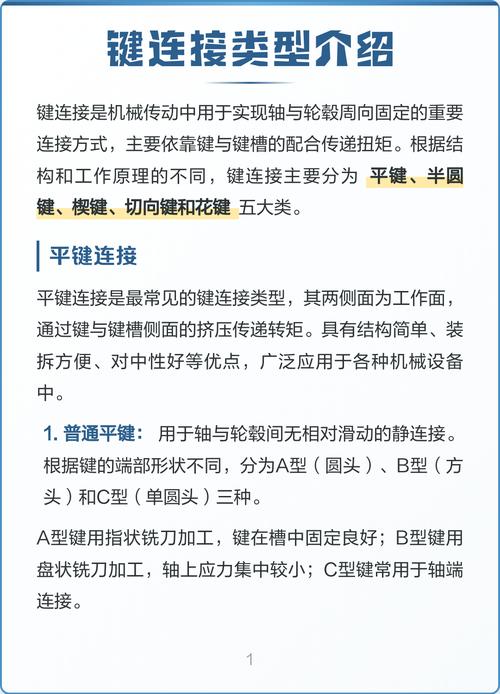

说白了，键连接的核心作用就是实现轴和回转零件的周向固定，传递转矩。部分结构也能兼顾轴向固定，或是实现轴向滑动的动连接。从家里的洗衣机电机，到风电场上兆瓦级的风机主轴，只要有轴传动，基本都离不开它。 机械装配常见键连接结构安装示意图 现在新能源风电、工业机器人、新能源汽车电驱这些高端装备，对传动精度、背隙要求越来越苛刻。键连接哪怕差个0.1毫米的公差，都会导致整个传动链振动超标。机器人走直线抖，风电齿轮箱提前报废，追根溯源，很多都是键连接出了问题。 问：平键、半圆键、楔键，日常设计最常用的是哪一种？ 答：绝大多数静连接场景，平键永远是首选。加工容易、对中性好、价格还便宜，标准化程度高，拿来就能用。如果是直径不大的锥形轴端，比如常见的电机输出轴，那选半圆键就对了，它能自动贴合锥面，装配省不少事。楔键我劝你非必要绝对别碰，它靠摩擦力传递转矩，装配后会让轴和轮毂偏心，对精度有要求的场景，百分百翻车。 不过话说回来，花键其实也是键连接的一种，现在用得越来越多。接触面积大、对中性好、承载能力强，适合动连接或者大转矩的高精度场景，现在机器人减速器、汽车变速箱里随处可见。

键连接选型最容易踩的三个坑

我干设计这么多年，见过的键连接失效，十分之九都是人为选型错了，不是材料不行，也不是加工的锅。 第一个坑：照着轴径套国标就完事，从来不做强度校验。上个月还有个加工厂的朋友找我，说他们的输送线驱动辊，用了半年就频繁断键，拆下来看键侧整个都压溃了。我帮他算了算，实际传递的转矩，比选的那个键的许用转矩大了三倍还多。他说我照着机械手册，轴径50就选14×9的键啊，哪里错了？错就错在，手册只给你尺寸，没给你说你的负载多大啊。 第二个坑：键槽公差和圆角瞎搞。很多小加工厂铣键槽，为了省刀，刀尖圆角要么做不对，干脆给你切成直角。应力直接集中在直角处，转不了多久轴就从键槽那断了。公差不对更麻烦，配合松了转起来哐哐晃，配合过紧了装配的时候把轮毂撑裂，我都见过。 工业机械失效键连接压溃断口实物图 第三个坑：动连接用普通平键凑数。比如机床的滑移齿轮，很多新手图省事直接开个平键槽装个平键，用不了三个月，键侧磨损间隙大得能塞下一张纸，传动精度直接没了。这种场景乖乖用花键，寿命能翻十倍。 问：我明明按额定转矩校过强度了，为什么键连接用了一年还是坏了？ 答：绝大多数情况，是你没考虑冲击和交变载荷。设计的时候拿额定转矩算，实际工作中启动、刹车、负载波动，峰值转矩可能是额定的两三倍。长时间交变载荷下，还容易出疲劳破坏。别啥键都用Q235做，载荷大一点的场合，就得用45号钢调质，重要设备的关键位置，得上合金钢。说实话，这个坑我刚入行也踩过，说多了都是泪。 💡 新手选型速查： ✅ 普通传动静连接 → A型普通平键 ✅ 锥形轴端小转矩 → 半圆键 ❗ 对中性要求高的场合绝对禁用楔键 ✅ 大转矩高精度动连接 → 渐开线花键

老结构新玩法：当下键连接的最新实践

老结构新玩法：当下键连接的最新实践 别以为键连接是一两百年的老结构就没变化。现在高端装备对轻量化、精度要求越来越高，键连接也出了不少新玩法。 现在新能源汽车的电驱输出轴，大多改用渐开线花键连接代替原来的平键，相同空间下，能传递的转矩大了20%还多，对中性更好，电驱的NVH性能直接提了一截。国内不少做机器人RV减速器的厂商，早就把输入轴的键连接改成了一体式渐开线花键，关节背隙直接降了不止一点。 还有加工工艺的升级，原来键槽都是铣削出来的，现在批量生产的汽车零部件，很多改用冷挤压加工键槽，加工出来的键槽强度比铣削高30%以上，应力集中小很多，成本反而降了，适合大批量生产。 上个月去参观国内一家做工业机器人的厂商，他们的工程师就跟我聊，他们只是把关节连接键的公差从IT9调到了IT7，过盈量调整了0.02毫米，整个关节的背隙就降了15%，没改结构，没换材料，单键成本只涨了不到五块钱，收益大得惊人。 干机械这行，从来都是细节决定成败。你看不起眼的一个小键，能坏了上百万的设备。多留点心思在这种基础结构上，比什么花里胡哨的创新都靠谱。
