干了十几年设备维护，胶粘剂这东西——真的又爱又恨。爱它是因为好多场合螺栓焊点搞不定，它轻松粘牢；恨它是因为选错一次，批量出问题，那叫一个绝望。还记得去年车间那批不锈钢壳体粘接，用了一款号称“万能胶”的环氧，结果没过盐雾测试就全翘边了，整个项目亏了三十多万……想起来现在还肉疼。

所以今天不聊虚的，直接上干货——工业胶粘剂到底怎么选才不翻车。

别把“粘得住”当唯一标准

很多人觉得，胶嘛，粘得牢就行。说实话，这想法太天真了。工业环境复杂到离谱：高温、低温、振动、化学品腐蚀、紫外线……哪个因素都能让胶层失效。举个典型例子：发动机周边密封，温度轻松飙到150℃以上，普通的丙烯酸胶撑不过三个月就脆化开裂。你选胶的时候，光看剪切强度数字漂亮没用——得看长串的性能参数。

耐温范围是硬指标。硅酮胶能扛到250℃，但强度一般；改性环氧可以做到200℃且强度高，就是韧性差点。对了，还有个坑：有些胶的耐温数据是在特定烘烤条件下测的，实际工况波动大，直接打折。我通常会在供应商数据上打个7折再评估。

工业胶粘剂耐温测试对比图表

然后是基材匹配。金属、塑料、复合材料，表面能天差地别。聚丙烯这类难粘塑料，不处理表面的话，即使用厌氧胶也白搭。我之前试过用等离子处理后再上瞬干胶，效果惊人，但成本又上去了。所以，做个小试真的不能省，别信厂家说的“通用型”。

振动疲劳呢？很多设计师忽略。汽车底盘件用胶，如果韧性不足，几个月就微裂纹了。增韧型的丙烯酸或聚氨酯胶在这方面表现不错。不过，聚氨酯怕湿气，存储和施工都要注意。

选型实战：三张表搞定80%场景

我自己的经验，把工业胶粘剂大致分成三类：结构粘接、密封固定、临时辅助。说到结构胶，环氧、丙烯酸、聚氨酯是三大主力。怎么挑？看下表：

类型	典型强度(MPa)	适用温度(℃)	特点
环氧树脂	20-40	-50~150	高强度，填充间隙好，但固化慢
双组分丙烯酸	15-25	-40~120	快速固化，韧性好，气味大
聚氨酯	10-20	-60~100	弹性佳，耐低温，怕潮

但是别死板！比如密封螺纹，直接用厌氧胶，便宜又好使。不同颜色代表强度等级，紫色低强度，绿色中强度，红色高强度——拆的时候得加热，否则拧断螺丝别怪我没提醒！

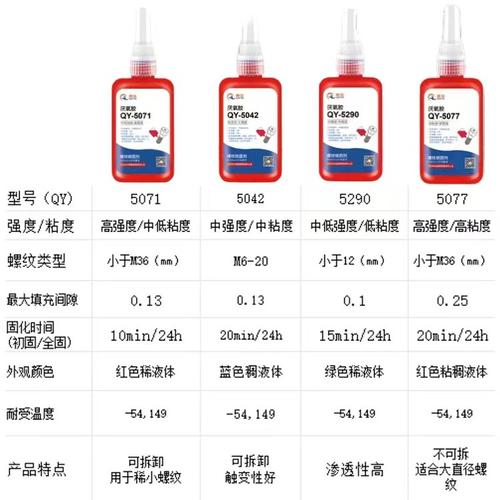

厌氧胶颜色与强度等级对照图

瞬干胶？好处是快，几秒钟定型，但脆，不耐冲击。用在标识、临时定位还行，别指望它做结构粘接。有一次偷懒用它粘ABS外壳，结果摔了一下直接断开，被质检骂得狗血淋头。

工艺与成本：那些供应商不会告诉你的事

工艺与成本：那些供应商不会告诉你的事

选胶不能只看单价，隐性成本高得吓人。双组分胶需要混合设备，一次性投入几万到几十万；单组分胶方便，但往往要冷藏储存，且有效期短。我们公司有次囤了一大批丙烯酸结构胶，结果生产计划变动，半年没用完，全过期了，报废损失比买胶的钱还多。

另外，表面处理成本。喷砂、清洗、底涂……工序越多，人工和能耗越贵。现在流行免处理粘接的改性胶，确实省事，但初期价格高，得核算综合成本。举个例子：用普通环氧加底涂，单件成本5毛，但加人工和能耗要1块2；用特种丙烯酸免处理，单件胶成本8毛，总成本反而低。这个账要细算！

固化方式也要考虑。紫外线固化胶对透明材料极快，但阴影区域不固化，得配合加热。LED固化光源现在普及了，节能比汞灯好很多。还有湿气固化，适合户外大型密封，但速度看天气——南方的梅雨季，半天都不表干，急死人。

QA：你可能会遇到的棘手问题

问：不锈钢法兰密封，之前用硅酮胶总渗油，怎么回事？

答：硅酮胶耐油性其实一般，尤其长期接触高温机油会溶胀。建议换成厌氧型法兰密封胶，专门填充金属面间隙，耐油耐压。乐泰567或587这类，涂布前彻底除油，马上见效。不过拧紧力矩要均匀，别使劲过大挤破胶层。

问：透明PC塑料件粘接，要求外观无水痕，强度要高，怎么选？

答：透明塑料粘接首选紫外线固化胶，固化后完全透明，无影。但PC材料可能应力开裂，得选低收缩率的品种，比如Dymax或汉高原型。点胶后用LED灯照3-5秒就行。注意，胶量控制要精准，溢胶擦掉反而留痕，别问我怎么知道的……

问：冬天车间气温低，结构胶很难挤出，有没有办法？

答：低温粘度变大正常。提前把胶储存在暖和的地方，比如放暖气旁过夜。临时用可以水浴加热桶身，但别超过40℃，以免影响性能。另外，有些品牌推出冬季配方，粘度更低，价格稍贵，但值。

最后几点碎碎念

✅ 样品测试：一定要模拟最恶劣工况，至少老化72小时再下结论。
✅ 货架寿命：买胶看生产日期，快过期的白送都不能要。
✅ 安全数据：很多胶含异氰酸酯或甲基丙烯酸甲酯，刺激大，必须通风和防护。
✅ 供应链：别依赖单一品牌，关键胶种备至少两个供应商，防止断供。

胶粘剂这个行当，水挺深。但搞明白基本原理，结合自己产线实际情况，就不至于被销售忽悠得一愣一愣的。下次再聊特殊胶种——导电胶、导热胶那些。
