半导体疯狂内卷：一块芯片的诞生到底有多难？
你手里那台手机，核心的那块小小的芯片，背后是一连串让人头皮发麻的工艺。光刻、蚀刻、离子注入... 这些词听着就够硬核。但真正走一圈晶圆厂，你才会明白什么叫“人类工业的巅峰”。一圈？不，大多数人连厂门都摸不着——无尘室比手术室干净一万倍，你进去得裹成宇航员。
沙子。对，就是海滩上那种不起眼的二氧化硅。它是芯片的起点。但要把它变成纯度99.9999999%的多晶硅，再拉成单晶硅棒，这事儿就不浪漫了。
晶圆制造：从沙子到“几乎完美”的硅片
拉单晶？想象一下，把一堆硅料丢进一个石英坩埚，加热到1420度，融成一锅“岩浆”。然后放一粒籽晶下去，一边转一边往上提。

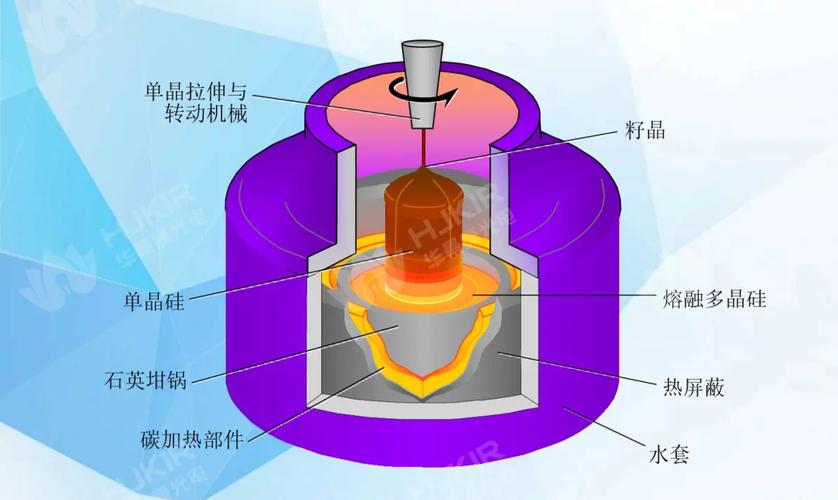

直拉法单晶硅生长炉内部高温熔融状态
这个过程慢得让人崩溃——每分钟提1到2毫米。一根1.5米长的单晶硅棒，要花好几天。提完之后，还得切掉头尾，滚磨外圆，再切成0.7毫米厚的薄片。每一片都得躺平，表面粗糙度小于0.5纳米。这是什么概念？如果晶圆有足球场那么大，上面的起伏不能超过一根头发丝。变态吗？但这还只是开场。
实话实说，晶圆制造已经是个超级垄断的局。日本信越化学、SUMCO，两家占了全球60%以上的份额。国内沪硅产业、中环股份这几年追得很猛，12英寸大硅片也能量产了，但良率嘛... 还在爬坡。

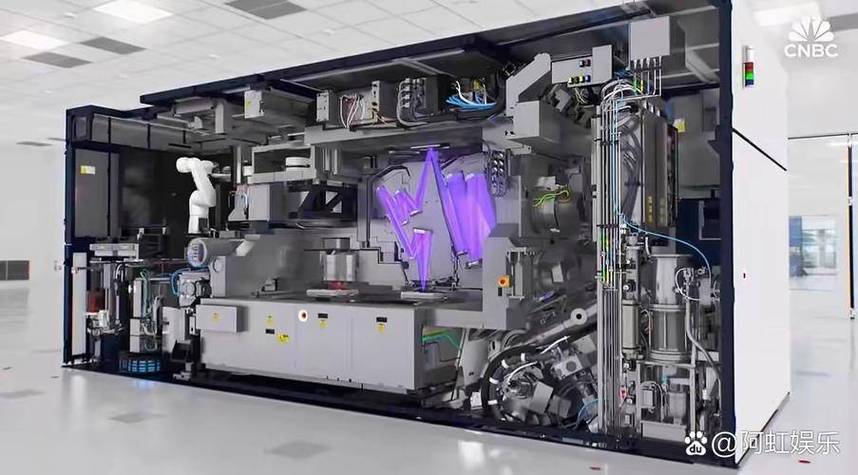

ASML EXE:5000极紫外光刻机复杂光学系统内部结构
EUV光刻机，工业皇冠上的明珠。ASML一家通吃，一台卖3亿欧元，还得排队。里面那套光学系统，用钼/硅多层膜反射镜来反射波长为13.5纳米的极紫外光。这种光，在空气里走几厘米就被吸收了，所以整个过程必须在真空中。光源呢？用激光轰击锡滴，瞬间加热到几十万度，产生等离子体，激发出EUV。这套玩意，复杂到ASML自己都说，这是人类制造过的最精密的机器。
不过话说回来，国内真就一点戏没有？也不是。上海微电子的90nm光刻机已经能用了，28nm也在攻坚。但EUV这条路，不是砸钱就能趟平的——它牵扯到整个西方的高精密供应链。光源、镜头、控制器，每一项都是几国联军的结晶。我们缺的不是买设备的那点钱，缺的是成千上万个配套的小巨人企业。这话可能不中听，但工业就是这样，环环相扣。
问：为什么7nm之后，芯片研发这么难？
答：核心原因就一个字——漏电。晶体管小到一定程度，源极和漏极之间的沟道快短到极限，电子不听话，搞量子隧穿，关不住它就跑了。FinFET就是让沟道竖起来，三面被栅极包裹，控制力强一点。现在到3nm，三星和台积电都用上了GAA（全环绕栅极），栅极把沟道四面都包住，防漏电效果更好。但工艺更复杂，要用到纳米片，一层一层堆。还有材料上的折腾，铜互联快撑不住了，得研究钴、钌。每一个坎儿，都得拿真金白银去填。
封装与测试：被忽视的“最后一公里”
芯片造出来，裸Die能直接用吗？笑话！你不可能把针尖大小的焊盘直接焊在主板上。封装，就是把Die包起来，引出引脚，散热，保护。以前封装就是个体力活，现在呢？先进封装成了救命稻草。
摩尔定律快走到头，台积电搞的Chiplet（小芯片）技术，其实就是靠封装续命。把大的SoC拆成几个小芯片，用高速接口拼在一起，像是搭乐高。这要求封装精度极高，散热也得重新设计。还有3D封装，比如Intel的Foveros，Die上堆Die，中间用硅穿孔（TSV）连接。
测试更是个“无聊”但要命的环节。一个Die上有上百亿晶体管，坏一个就废了？没那么夸张，往往设计时有冗余，但你不能指望每颗都救得回来。自动测试设备（ATE）贵得飞起，测试程序一跑就是几十小时，每一颗芯片都得熬过高温、低温、压力测试。车规级芯片，更变态，零缺陷要求。
问：国内半导体和国外，差距到底有多大？
答：分领域看。设计端，海思其实很能打，但被制裁后EDA工具断了，先进制程没法流片。制造端，中芯国际能做14nm，7nm也试产了，但没EUV，良率和成本都没法比。设备端，刻蚀机（中微）、薄膜沉积（拓荆）已经进了5nm产线，可是光刻机、检测设备还是短板。材料这块，光刻胶、大硅片，日本一卡脖子，我们就很难受。不过啊，也别悲观。这几年国产替代像打了鸡血，很多空白正在填。十年前说国产MCU，你敢用吗？现在不少家电厂都换上了，就是时不时出点小波动。
半导体这行当，真是又迷人又折磨人。一个微不足道的灰尘，就足以毁掉整片晶圆。无尘室内，人员每分钟释放上万个微粒，所以必须穿笨重的防护服，动作还得放慢。有时候，看着一个个工程师在黄光下调试参数，会突然觉得，这哪是制造业，分明是禅修。

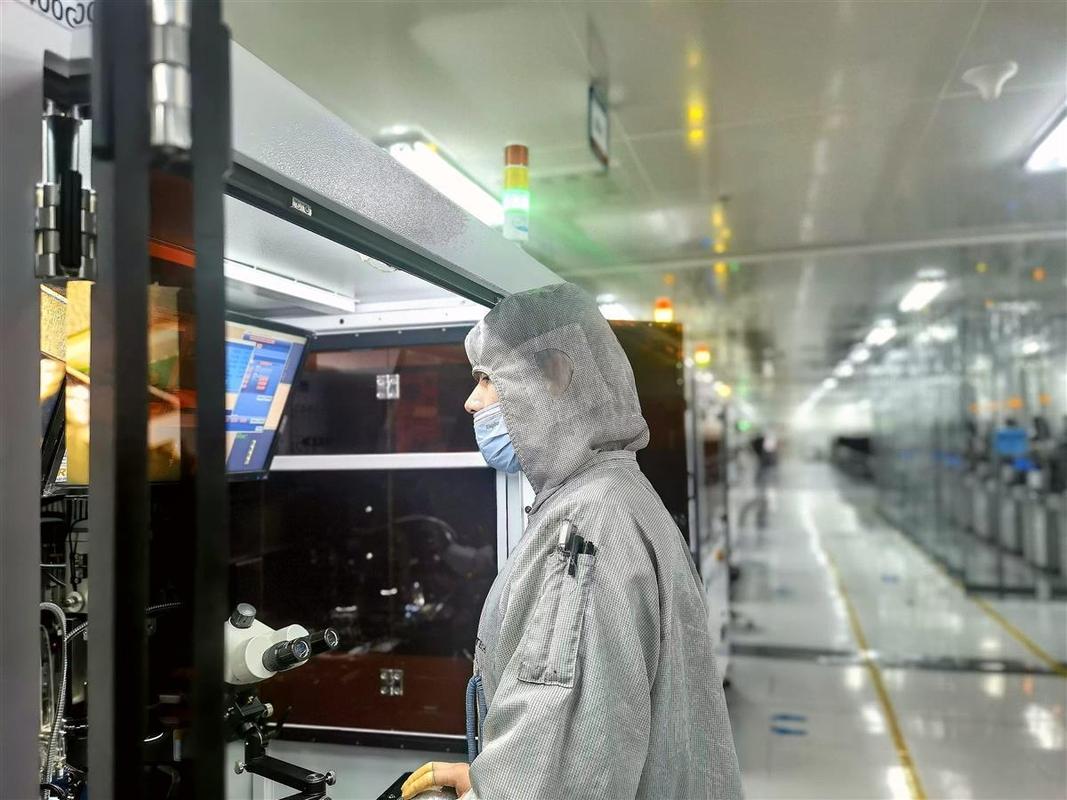

半导体无尘室工程师穿着全套防护服操作光刻机
说点大实话，国内半导体不缺热情，缺的是时间和耐心。资本一窝蜂涌进去，抢人才，抬薪资，但核心技术不是加班就能出来的。一个刻蚀工艺的“recipe”，可能调了三年，改了十万行参数。还有那些基础材料，十年磨一剑都算快的。日本味之素，原本是做味精的，结果搞出了ABF膜，垄断了芯片封装用的绝缘层。这种跨界创新，我们太少了。
下次当你滑动手机屏幕，或许可以想象一下，那块指甲盖大小的芯片上，有几十层电路，布线总长超过几公里。人类为了把一座城市塞进一个硬币，付出的疯狂，远超你的想象。对，这就是半导体。
