直接烧，还是隔着一层金属烧？这是个问题。干我们这行的，谁还没跟火焰加热较过劲呢。温度上不去，炉子就像老爷车，吭哧吭哧喘粗气；氧化皮厚得能抠下半斤铁——说实话，那一刻真想把燃烧器拆了重装。

工业热处理炉火焰加热燃烧器特写

不过话说回来，火焰加热这老伙计，虽然脾气暴躁，但用好了，它就是工厂里最趁手的兵器。毕竟，还有什么能比一团实实在在的火更让人安心呢？对吧。电加热当然干净，可那种慢吞吞的温升，遇上急活儿，真能急死人。

直接火焰冲击 vs 辐射管间接加热：选错就是烧钱

你是不是也遇到过这种情况：工件表面烧得坑坑洼洼，局部过烧，芯部却还是凉的。这多半是直接火焰加热没控好。火焰直接舔舐金属，传热速度飞快，但均匀性嘛……全靠烧嘴布局和操作工的手艺。我见过最夸张的，一根轴淬火后弯成香蕉，原因就是单侧火焰太猛。❗

而辐射管间接加热呢，火焰在管子里烧，热量通过管壁辐射出来。干净，均匀，不像直接加热那样挑炉气。但代价是什么？热效率低一截，升温慢，管子还贵得要死。一根陶瓷辐射管顶得上小半月工资。所以，选哪种？看你的活儿：毛坯粗加工，直接烧，成本低；精加工件、怕氧化的，老老实实上辐射管。

问：我们厂主要做齿轮渗碳，炉子用辐射管，但总感觉升温阶段特费燃气，有办法优化吗？
答：太有了。试试脉冲燃烧控制。传统比例调节，小火时混合不好，燃烧效率跳水。脉冲燃烧呢，让烧嘴在额定功率下满负荷烧几秒，然后关几秒，靠占空比调温。这样每次点火都是最佳空燃比，省气5%-15%常有的事，而且炉温均匀性反而更好。很多老炉子改造一下控制器就能实现，投入不高，值得搞。✅

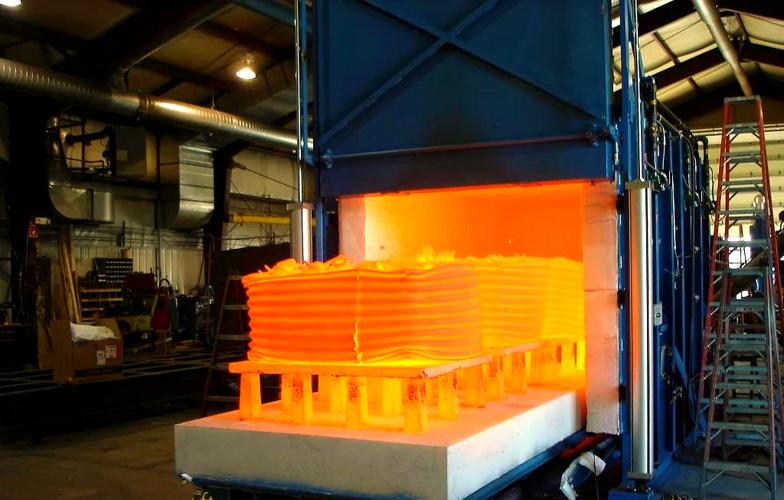

带火焰加热的工业热处理炉内部工件加热场景

控温那点事：热电偶说800℃，工件真的到了吗？

控温那点事：热电偶说800℃，工件真的到了吗？

提起这个我就来气。上个月一个案子，炉温显示850℃，热电偶也是刚校过的，可工件出来硬度就是不对。折腾半天，发现热电偶插在烧嘴对面——火焰辐射直接把它烤热了，测的根本不是炉膛真实气温。这种低级错误，往往就是老师傅太自信造成的。

火焰加热的温度场不均匀性，是天生的。要减小它，除了烧嘴交错布置、调整火焰长度，还得靠多点测温和工件本身的黑度补偿。别迷信仪表盘那个数，时不时拿个手持测温枪对比一下工件表面，你会收获惊吓或惊喜。还有，炉子密封性，很多人不当回事。炉门石棉条磨秃了还在用，冷风嗖嗖往里吸，炉温能均匀才见鬼。

问：不锈钢固溶处理，要求快速升温到1050℃以上，火焰加热怎么避免晶粒粗大？
答：关键在两点：火焰刚性和空燃比。火焰要硬，速度高，能快速把热量“打”到工件上，而不是软绵绵地飘；空燃比调成轻微还原性气氛，防止氧化又避免渗碳。另外，固溶讲究快冷，炉子出来马上淬水，别犹豫。有些厂子用高速烧嘴，火焰速度能到100m/s以上，传热效率提升30%，晶粒度还能保持住。不过高速烧嘴噪声大，得给操作工配耳塞。💡

天然气烧嘴，真的越先进越好？

天然气烧嘴，真的越先进越好？

前年展会上，看到那种全预混表面燃烧烧嘴，火焰像一层蓝膜贴在金属纤维网上，均匀得一批，瞬间种草。回来就给一台退火炉换了。结果呢？没用到三个月，回火把纤维头烧塌了——原来是炉压波动，回火那一下，几千块的烧嘴直接报废。烧得我心疼。

所以说，燃烧器选型不能光看参数，得结合现场气源、炉压、维护水平。普通大气烧嘴，结构傻大粗，但皮实耐操，气源脏点也能凑合；蓄热式烧嘴，节能是真的，可换向阀每三秒动作一次，机械磨损快，维护跟不上就是灾难。还有个冷门知识：火焰加热炉的排烟温度，每降低20℃，热效率能提约1%。蓄热室就是靠回收烟气余热，能把排烟温度压到150℃以下。不过蓄热体堵了的话，反而不如简单换热器省心。

有时候觉得，搞火焰加热就像养了个脾气古怪的宠物。喂它合适的燃气和空气，它给你出力；伺候不好，它要么罢工，要么给你惹祸。但这就是乐趣所在，不是吗？每次解决一个燃烧问题，都像解开一道复杂的谜题——比单纯打游戏刺激多了。

最后啰嗦一句：安全！安全！安全！燃气管道定期肥皂水查漏，炉子点火前必须吹扫，炉膛负压别图省事调成正压。见过一次炉门喷火的场面，你就会把安全规程刻在骨子里。
