气动这玩意儿，看着简单，管子一插，阀一拧，气缸就动了。 但真这么简单？ 我 2012 年入行，从装配到调试再到设计，十几年下来，气动系统出的幺蛾子，占了我现场排故时间的三成以上。不是说气动不好——低速、轻载、防爆、便宜，很多场景它确实是首选。不过话说回来，坑也多。

关于气缸选型，你以为推力够就行了？

实话说，我见过太多新手（甚至老手）选气缸只看缸径和行程，算一下理论推力，加个安全系数，下单。然后呢？ 要么气缸爬行，要么端盖撞碎，要么活塞杆弯了——各种想不到。 气缸速度这个参数，经常被忽略。负载率你取 0.5 够了？但如果你的速度超过 500mm/s，冲击能量可能是静载的几十倍。不信？拿动能公式算算：E=1/2 mv²。速度一上来，很多气缸自带缓冲根本扛不住，必须外加液压缓冲器或设计缓冲机构。 气动气缸高速冲击缓冲器安装图 还有个坑：磁性开关。很多人觉得，有磁环、装个开关，就能检测位置。但实际现场干扰多，焊机、变频器、甚至旁边的大电机一启动，磁性开关信号就乱跳。后来我学聪明了——关键位置用 T 型槽带机械阀芯的气缸，直接机械触发，一劳永逸。 💡 一个我踩过的血泪坑：某次设计一台夹具，竖直安装气缸，负载 30kg，选了个 50 缸径，理论推力够了，但没用气动锁紧阀。结果突然断气，负载直接砸下来，差点伤人。从那以后，竖直方向或有安全要求的，先导式单向阀（锁紧阀）我必加。这东西不贵，但关键时刻能保命。

三联件，你多久没换滤芯了？

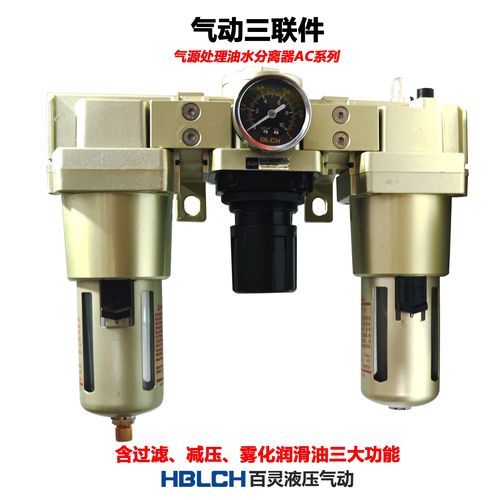

说到这个我就来气。去不少工厂看，气源三联件就是个摆设。滤芯堵得发黑，油杯里不知道是油还是泥，调压阀旋钮早没了，用老虎钳转。 气动系统 80% 的故障，根源在气源质量。这句话不是夸张，是我统计数据得出的。气缸内壁锈蚀、阀芯卡死、密封件磨损过快……大多是压缩空气里的水、油污、粉尘干的。 气源三联件油水分离器内部堵塞对比图 所以现在我带徒弟，第一件事就是教他们正确维护三联件： - 滤芯压差发红就换，别等堵死； - 自动排水器定期测试，冬天小心冰堵； - 油雾器的油量调成每分钟 1-2 滴，油品必须用透平油或专用气动油，绝对不能用机油！ 问：为什么不能用机油？ 答：机油粘度大，易结焦，会糊住密封圈和阀芯。气动元件里的橡胶件（NBR）不耐机油中的添加剂，会溶胀、硬化。一套阀，换上机油，三个月后漏气漏得你怀疑人生。 问：我车间气源水分特别大，加了三联件还是不行，怎么办？ 答：三联件除水能力有限，水分大的工况，上游必须加冷冻式干燥机或吸附式干燥机。露点要压到 3℃ 以下。另外，管道设计也关键：主气管要倾斜 1-2%，末端设排水阀。别小看这个坡度，能排掉 60% 的液态水。

电磁阀，你以为通了电就完事？

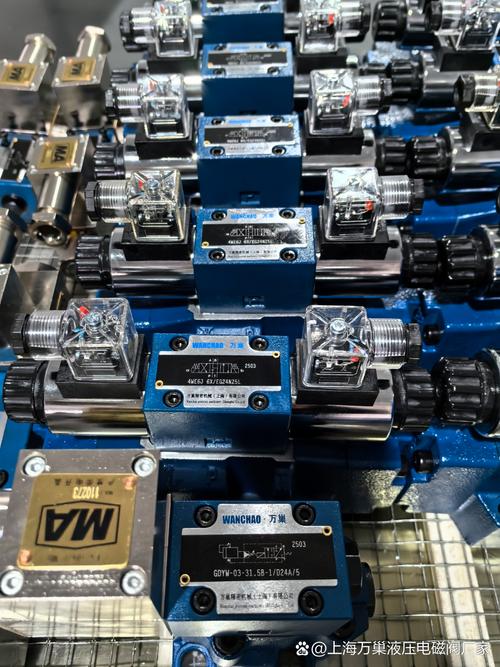

电磁阀，你以为通了电就完事？ 聊电磁阀，先吐槽一下“通用”设计。拿个两位五通双电控，到处用。是，功能全能，但能耗呢？ 去年我帮一家汽车配件厂改造产线，一条线 200 多个电磁阀，全是双电控，发热巨大，电柜空调都压不住。改成一控二的气控阀方案，或者用低功耗电磁阀（0.5W 以下），发热降了 70%，而且响应速度还快了。为啥？双电控线圈持续通电，发热导致电阻升高，电流下降，保持力反而弱。间歇通电或低功耗设计，反而更可靠。 还有个头疼的问题：阀芯卡滞。常见原因不是杂质，而是“粘合”——长时间不动作，密封圈和阀体粘住了。尤其停机几天后，一送电，阀芯不动。对策？定期让阀门动作，哪怕无生产，用程序做个轮询，让每个阀每 15 分钟换向一次。或者用带手动应急按钮的阀，真卡了，戳一下。 问：高频动作电磁阀，寿命怎么那么短？ 答：额定寿命通常是 2000 万次，但那是在实验室条件下。现场如果气压波动大、粉尘多，寿命打对折都正常。建议选用金属密封阀芯，比橡胶密封耐疲劳。更重要的是，排气端要加消声器/节流阀一体件，防止异物倒吸进阀体。这个小东西，救过我无数阀。 ❗ 还有一个容易忽略的：背压。有些场合用两位三通阀控制单作用气缸，排气节流，结果背压把阀芯顶住换不了向。设计气路时一定要计算排气通道流量，必要时加大消声器口径，或用快排阀。

讲讲“气动肌肉”和真空——别以为只有传统气缸

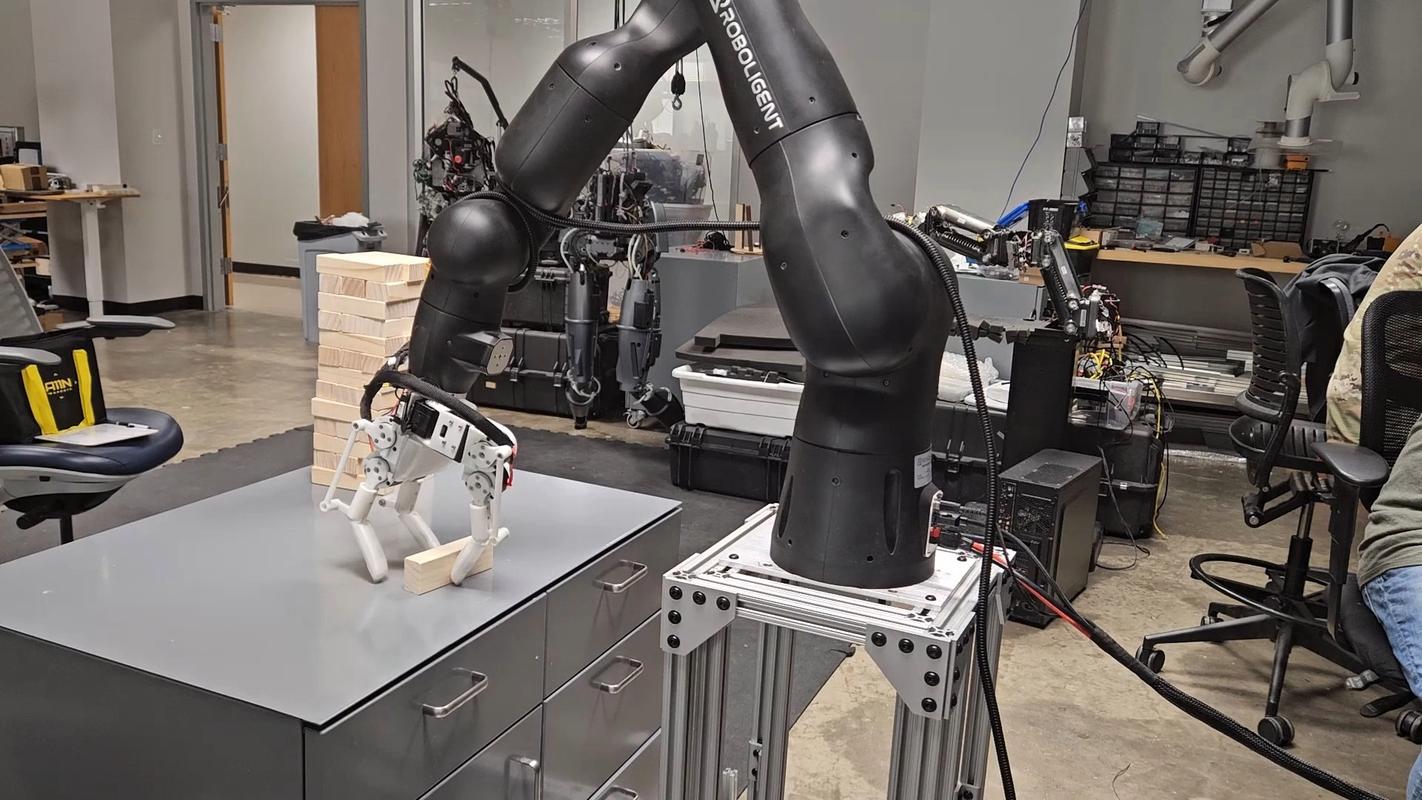

这两年柔性化生产需求上来，气动人工肌肉和真空抓具用得越来越多。 气动肌肉是个好东西，体积小、拉力大、仿生性强。但控制起来要命：非线性、迟滞。搞不了高精度位置控制，只能用来做末端夹持或辅助动作。而且必须配高速开关阀或比例压力阀，成本一下就上去了。 气动人工肌肉机器人抓取柔软物体演示图 真空系统，最容易踩的坑：吸盘选型和真空发生器安装位置。纸箱、木板这类透气工件，必须用大流量真空发生器，吸盘唇边要软。发生器离吸盘越近越好——管路一长，真空响应慢得像蜗牛。有时索性把发生器直接装在吸盘架上，用多级真空发生器更省气。 问：真空吸吊机突然掉件，可能是什么原因？ 答：90% 是真空度不足。先检查过滤器堵没堵，再查吸盘是否破损或泄漏。还有种情况：工件表面有油膜，吸盘打滑，得换防滑吸盘或加吹气清洁。另外，真空破坏阀要是卡了，关不严，会导致真空度缓慢下降，这个隐性故障排查起来贼费劲。 最后扯几句：气动技术本身不新，但一直在进化。比如现在有些厂家出的集成阀岛，带诊断、IO-Link 通讯，能实时监测电磁阀动作次数、预警故障。以前要查半天，现在手机上就能看。还有节能型气枪、优化喷嘴，压缩空气成本能降 30% 以上。这些新东西，咱搞现场的真得跟上。 说到底，气动系统就是个“看起来简单，钻进去深”的坑。但坑填多了，就成路了。 记得，下次设计气路，多想三步；维护，勤快点。就这样，干活去吧。
