冷作、热作、塑料，傻乎分不清？

很多新手一上来就蒙：模具钢到底有几种？ 其实按工况分三大类：冷作模具钢、热作模具钢和塑料模具钢。听起来简单，但真到车间里挑牌号，简直能逼死强迫症。

冷作模具钢，就是常温下干活的主儿。冲压、剪切、冷挤压，都是它的活儿。最常用就是Cr12、Cr12MoV、乃至升级版的D2、DC53。说实话，Cr12MoV 这老伙计，性价比确实高，但别指望它有多高的韧性。有次做五金件的精冲模，图便宜用了Cr12MoV，结果崩刃崩到怀疑人生，后来换成粉末冶金高速钢ASP-23才消停。你看，这就是血的教训。

冷作模具钢冲压模具崩刃

热作模具钢呢？要在高温下反复被蹂躏，压铸模、热锻模最常见。H13（4Cr5MoSiV1）是明星选手，耐热疲劳性还不错。不过现在三D打印随形水路这么火，有些新牌号像Dievar，热导率高，能把冷却时间缩短20%，你敢信？最近帮朋友搞一套铝合金压铸模，用上Dievar，寿命直接翻倍，他笑得合不拢嘴。

热作模具钢压铸模龟裂

塑料模具钢嘛，主要是做注塑模、吹塑模。抛光性和耐腐蚀性是关键。718H、S136、NAK80 这些听得耳朵起茧。但是，你遇到过模厂偷工减料，拿718H当S136拿去注塑PVC？那腐蚀起来，模具表面跟月球表面似的，坑坑洼洼。

QA答疑：你最想问的，直接怼

问：模具钢热处理后尺寸变形，到底怎么控？

答：这事儿能写一本血泪史。坦白说，变形是必然的，我们只能尽量减小。第一，淬火加热速度要控制，预热充分；第二，淬火介质选择，冷速快变形大，冷速慢硬度又怕上不去——这就得看牌号取舍；第三，淬火后的回火，至少两次，每次回火后冷却到室温再进下一炉。还有一招狠的：粗加工后先做一次去应力退火，再精加工，这样能释放一部分应力。当然，钱到位直接上真空热处理+深冷处理，爽歪歪。

问：模具钢焊接修补，为什么焊了又裂？

答：补焊开裂，十有八九是预热没做好，还有焊材选错了。模具钢大多中高碳，焊接性本来就差。焊前必须预热，温度看碳当量，一般300-500℃。焊材要匹配，比如H13补焊就用H13焊丝。最重要的是焊后缓冷，包在石棉里或者丢进保温箱，不能扔地上不管。哦，还有，不要指望焊补后还能保持原寿命，那只是临时续命。要彻底解决？换新模芯！

选型时，这些细节别踩雷

选模具钢，真不是看硬度表就能决定的。工作温度、载荷类型、生产批量、模具寿命要求……甚至客户的审美标准，都要考虑。举个例子，做透明件（如亚克力透镜），要求镜面抛光，你用P20行吗？别逗，P20抛光到A1都费劲，得用S136或者NAK80。还有做加玻纤的尼龙，那磨损率杠杠的，模仁你得氮化或者镀铬，不然三个月就废。说到氮化，不是每一种模具钢都适合，H13氮化效果挺好，但Cr12MoV氮化容易形成网状氮化物，反而脆。这些坑，掉进去才知道疼。

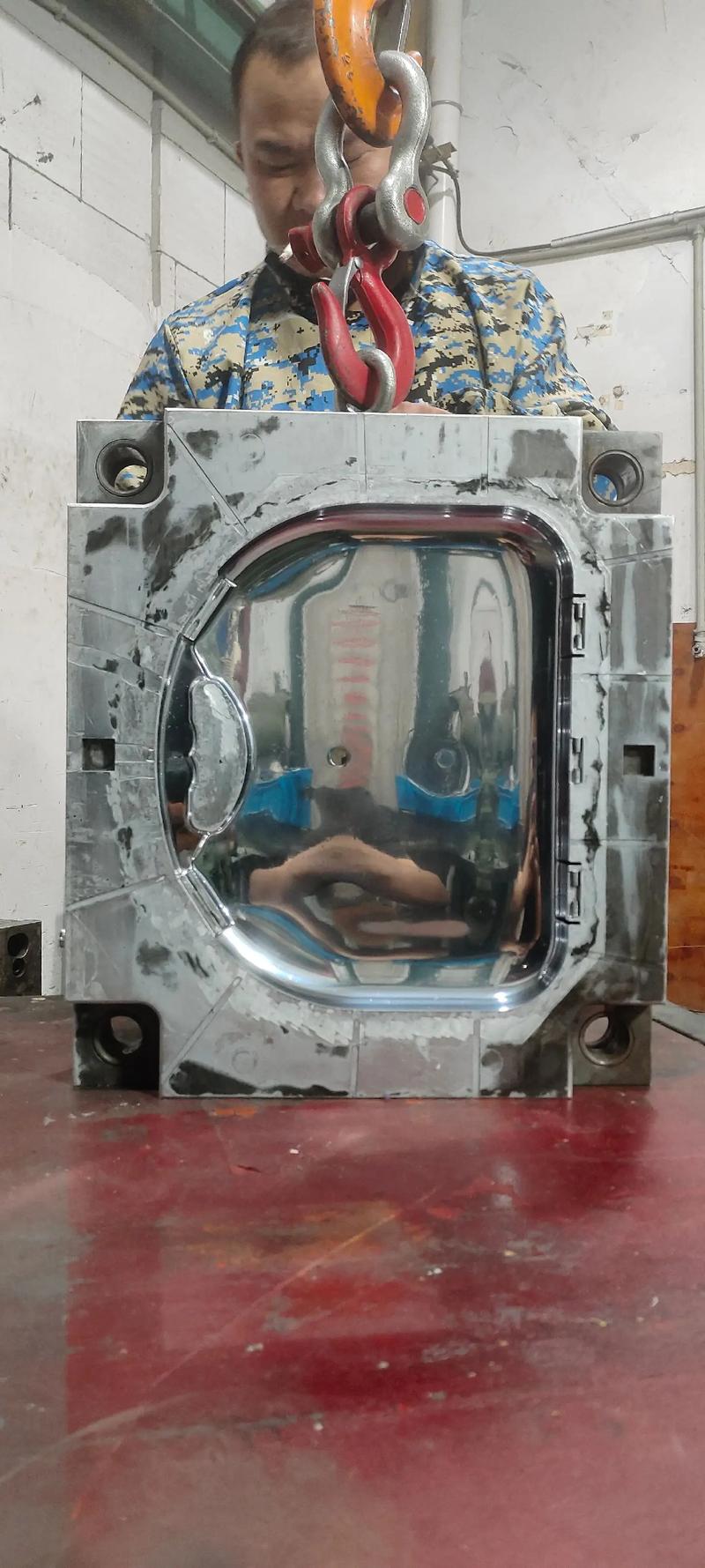

塑料模具钢镜面抛光对比

最近发现好多小厂在盲目追求“瑞典一胜百”的料，仿佛贴上ASSAB标签就能超神。冷静点，人家是牛，但价格也牛啊。国产的抚顺特钢、宝钢，有些牌号其实不差，比如FS136、FDAC，在某些应用上完全够用。关键是找到靠谱的渠道，别买到假料，那才是真崩溃。我见过拿着SKD11当DC53卖的，热处理参数不对，最后模具开裂，老板哭晕在厕所。

还有一点，最近这几年模具钢的增材制造应用起来了。随形水路不再是概念，真能提升效率和寿命。但粉末材料的选择又是个新难题，流动性、氧含量、打印参数……技术还没完全成熟，有钱可以尝鲜，没预算就老实传统加工吧。

现代模具开发，越来越依赖模流分析软件。Moldflow、AutoForm这些工具，能提前模拟充填、冷却、变形。这玩意儿对模具钢选型有啥用？坦白说，它能告诉你哪些区域是热集中区，哪些地方冲击大。基于这些数据，你可以针对性地选择不同牌号甚至梯度材料。比如滑块和镶件，经常用不同的料——H13主体，但插位用TZM钼合金，这已经不是啥新闻。但前提是，你得有数据，别拍脑袋。

再聊两句表面处理。氮化、渗碳这些都老生常谈了，现在动不动就上PVD涂层，什么AlTiN、CrN、DLC。但涂层不是万能的，基体硬度不够，涂层一压就塌，像蛋壳一样。有一回做冲压不锈钢，模具涂了AlTiN，结果韧性不足，涂层崩落，反而刮伤料片。后来降低涂层厚度，提高基体韧性，才解决。所以，模具钢的最终性能是个系统工程，一环套一环。

最后说点掏心窝的话

模具成本里，材料费往往只占一小部分，但模具钢选错，后续的损失可能是材料费的十倍、百倍。别捡了芝麻丢了西瓜。干这行，得像侦探一样，把使用工况摸透，再跟热处理师傅、加工师傅多商量。别把自己当万能，我们都是站在别人的经验上成长。

对了，去年浙江有个做医疗器械的客户，非要上医疗级S136H，结果因为模具结构设计不合理，注塑PP料都得高模温，变形惨重。后来我把模温降到40度，改用普通S136，竟然好了。这故事说明：材料不是孤立的，模具设计、注塑工艺，全得配合起来。

所以，下回有人再跟你说“用便宜的料”，把这篇拍他脸上——当然，最好温柔一点。
