上个月车间那台主减速机又趴窝了。拆开一看，轴承内圈裂成三瓣儿，保持架碎得跟薯片似的。生产停了整整一天半，厂长脸黑得能滴墨。说实话，这已经是今年第三次因为轴承失效搞出来的停机事故——每次都有新花样，但万变不离其宗，多半是我们自己在某个环节犯了蠢。修完机器那天晚上，我在车间外面抽烟，维修班长老赵凑过来说：“你说咱们是不是该把轴承这点事儿从头捋一遍？” 那会儿我就觉得，有些坑真得踩过才记得住，但别人踩过的坑，你提前看一眼，说不定就省了大事儿。

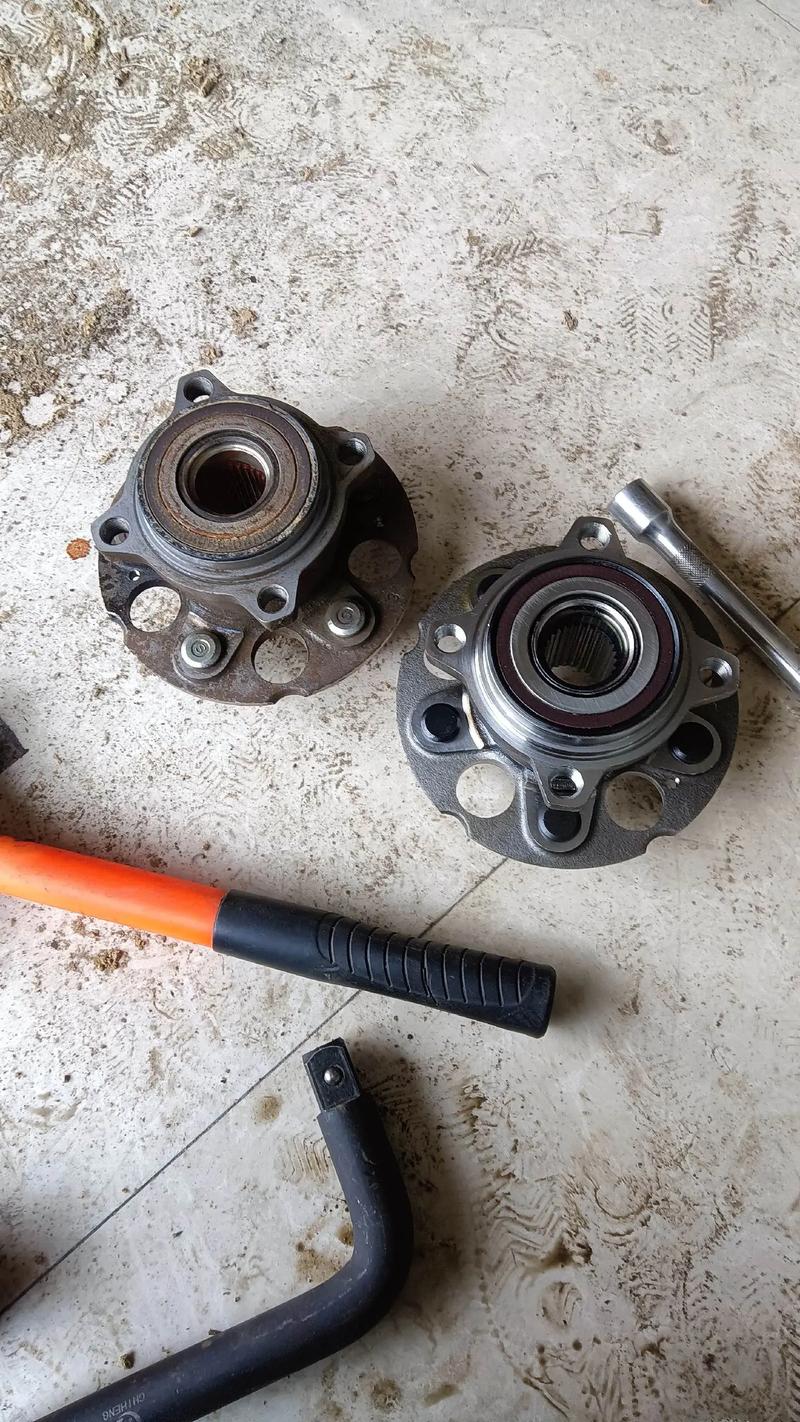

工业减速机轴承碎裂故障拆解实拍

选型：一辈子可能只蒙对一回

选型：一辈子可能只蒙对一回

轴承选型这事儿，我最怕听到一句话：“和原来用一样的就行。”——这就是灾难的开端。当年我刚入行那会儿，给一台振动筛换轴承，原厂型号是22218E，我老老实实买了同款，结果装上去不到仨月，噪声大得吓人，拆下来滚道已经出现鳞片状剥落。后来才搞明白，那台设备早就被改造过，转速提了15%，而且物料附着力变大，径向载荷早就不是设计值了。可现场没人告诉你这些，你得自己去测、去算、去猜。

现在我会把 当量动载荷 算得清清楚楚，再查一遍 疲劳寿命 L10 够不够，但这还不算完。前几天给一台食品厂搅拌器做技改，原用深沟球轴承6209，但现场总有轻微不对中，而且清洗时直接拿水管冲——防水结构不够，黄油一乳化，半年就报废。我最后选了 带接触式密封的角接触球轴承，价格贵了40%，但寿命预测从三个月拉到两年半。省轴承钱就是最蠢的成本控制，这个道理我是真金白银买来的。

问：选型手册上那个“基本额定动载荷”是不是越大越好？
答：这是个典型的误区。动载荷标称值大，往往意味着滚子更大、套圈更厚，但如果你的设备是高速轻载，大型轴承会因为离心力太大、最小载荷不足而打滑，反而擦伤滚道。❗见过好几回精密主轴，非要用圆柱滚子轴承替代角接触球轴承，结果温升吓人、精度全无。选型第一步永远是搞清楚 实际工况载荷谱，再匹配轴承类型和尺寸。✅顺便说一句，别忽略润滑剂对额定载荷的修正系数，在污染环境里这个数能低到0.2，直接把计算寿命打一折。

安装那十分钟，决定寿命十年

毫不遮掩地讲，我职业生涯里见过最离谱的轴承安装，是拿乙炔焰直接烤内圈——热涨了以后往轴上套，等冷缩了就“紧”了。那个轴承装上去转起来声音像拖拉机，拆下来的时候内孔表面一层氧化皮，配合面全毁了。那是台二十多万的泵，差点因为一个轴承把轴烧死。

现在车间里老老实实备着 感应加热器，温度控制在110℃以内，有时候也用油浴，但得盯着温度计。💡另外，装拆工具绝对不能用锤子直接敲，哪怕垫块铜皮也不行——冲击力会压出布氏压痕，运转时噪声和振动迟早找上门。有回给一条输送线换 调心滚子轴承，安装时忘了先把轴承座内孔和轴颈清理干净，有个芝麻大的铁屑嵌在配合面上，试机时轴承外圈转动，把端盖螺栓都剪断了。细节……就是这些细节要命。

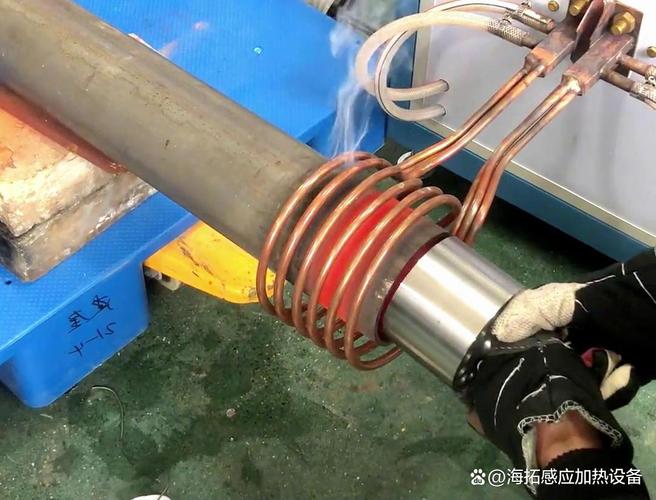

轴承感应加热器正确安装操作现场

问：轴承装上去很紧，转起来发沉，是不是“磨合磨合”就好了？
答：千万别信这个邪。转动发涩，大概率是 游隙设得太小、内部预载荷过大，或者有污染物进入滚动体之间。强行运转会立刻烧伤接触区，导致早期剥落。还有一次，我发现是密封圈唇口没涂润滑脂，干磨发热，把附近油脂烤焦了，整个轴承发蓝退火。装完用手盘一下，那种均匀轻微的阻尼感才是对的，如果某个点有顿挫，可能保持架变形、滚子卡滞……必须拆了重查。别怕麻烦，这会儿麻烦总比半夜停机强。

润滑这件事，干对和干错成本差十倍

润滑这件事，干对和干错成本差十倍

咱们聊聊润滑。有次我帮朋友看一台纺织机械的 高速锭子轴承，转速两万转，他们照着低速设备的标准，拿2号锂基脂往里怼，结果高温结焦，轴承抱死。油脂选型不是看哪个便宜大桶，而是要看 基础油粘度、稠化剂类型、滴点、使用温度范围。高速要用低粘度油，必要时考虑油雾润滑；重载冲击则要注意极压添加剂。还有补脂周期——很多人以为加得越勤越好，实则补脂过量比欠润滑更可怕：油脂搅动发热，压力冲开密封，反而把脏东西带进去了。我现在的习惯是：新轴承先彻底清洗防锈油，再填入约1/3腔体容积的脂，补脂时严格按运行小时数和振动监测数据来。

问：能不能用一种“万金油”润滑脂应付所有轴承？
答：图省事的话，迟早要还债的。曾经在一个铸造车间，到处都是粉尘，用了普通锂基脂，结果粉尘成了研磨膏，轴承磨得锃亮但游隙超标。换成 复合磺酸钙基脂，虽然贵，但抗水冲刷、泵送性也好，寿命提升一大截。还有更极端的——食品行业要用NSF H1认证的脂；高温窑炉得用全氟聚醚脂。没有一桶油能包打天下，懂得根据 dN值、载荷、环境介质 选润滑剂，才是老手的分界线。

故障来了，别急着换新轴承

故障来了，别急着换新轴承

我现在养成一个毛病，烧掉的轴承不舍得扔，洗干净存起来，上面刻的是故障代码和最可能的失效原因。这个小习惯帮我在后来排查设备隐患时少走了好多弯路。比如看到外圈上等间距的凹坑，第一反应就是 伪布氏压痕——多半是静止时振动或运输冲击；看到滚道表面有蛇皮一样的纹路，基本是 电流通过造成的电蚀，得去查接地和绝缘。最近有一台风机轴承温度忽高忽低，振动频谱上出现非同步尖峰，拆下来发现是 润滑脂结块导致滚动体间歇卡滞，根源竟是自动加脂器参数设错了。

说实话，搞懂这些故障模式，比会计算几页纸的寿命公式还要值钱，因为理论寿命假设的是理想工况，而现实永远比书本脏、比模型乱。

问：轴承有异响但还能转，能不能临时撑几天等到大修？
答：这要看你怎么定义“撑几天”。有一次听到减速机有间歇性“咔嗒”声，凭经验判断是 保持架碎裂，果断停机开盖，果然残片正在滚道里翻滚，如果再转几个小时，齿轮可能都会崩齿。但另一次，小球磨机轴承只有轻微“沙沙”声，频谱出现早期剥落特征，我们在监测下坚持了两周，趁计划停机才更换。关键是要 及时采集振动数据、分析趋势，并且知道不同故障模式的恶化速度——腐蚀性坑点可能发展很慢，而滚子碎裂往往在几小时内就灾难性扩撒。别拍脑袋决定，数据会说话。

轴承这玩意儿，说到底就是旋转机械的关节。你待它仔细，它回馈你平稳；你糊弄了事，它就在你最忙的时候甩脸子。这些年我踩过的坑、烧掉的钱，换来了一个信念：轴承全生命周期管理是个系统——从选型、存储、安装、润滑到状态监测，链条上任何一个薄弱环节，都会变成生产线上的定时炸弹。 希望同行少交点学费吧。
