上个月去一个铝型材厂，车间主任老李拉着我看他新开的模具，一脸愁容。那个方管模具，才挤了不到两吨料，舌头就崩了。说实话，我第一反应——又是个被低价模具坑了的。拿过来一瞅，工作带光洁度那个糙，难怪。可老李说，模具厂拍胸脯保证是H13钢，真空热处理，硬度做到HRC48-50了。啧，硬度这东西就能完全决定寿命吗？显然不是。

挤压的本质，不是你以为的“挤牙膏”

很多人把挤压想简单了——不就是把铝棒加热，怼进模具，从另一头出来成型吗？像是挤牙膏。如果真这么简单，那那些搞了几十年挤压的老师傅早该失业了。现实是，挤压是个高温、高压、高摩擦的活儿，这里头流动应力、温度场、模具弹性变形，哪一个都能让你整批料报废。我记得有一年冬天，一个壁厚只有0.8mm的电脑支架型材，一天之内裂了七根模具，整个车间弥漫着一股绝望的气息……后来才发现，是冷却水流量波动导致模具局部温度掉了40℃，瞬间涨模力飙升。

铝型材挤压模具工作带磨损特写图

这里必须提一嘴，好多小厂还在凭“手感”调模，连个红外测温枪都舍不得买。你说能不出事吗？挤压速度、出口温度、模具加热时间，这些参数环环相扣。我见过最夸张的一个厂，挤压筒温度显示680℃，实际一测，尾部才610℃。这种温差，挤出来的型材扭得跟麻花似的，还怪模具设计不行。简直了。

模具设计里那些要命的细节

模具设计里那些要命的细节

搞挤压的都知道，模具是灵魂。进料口、分流孔、焊合室、工作带……每个尺寸都是在和金属流动较劲。比方说那个分流孔，你以为就是随便开几个洞，让铝流过就行？错了。孔的截面积、位置、角度直接决定了焊合质量。焊合室深度差个1毫米，出来的型材磕碰一下焊缝就裂给你看。还有工作带，长度不是均匀的，要根据型材壁厚、位置来差异化设计。薄壁处要短，厚壁处要长，否则流速不一致，不是波浪就是扭拧。往往就是这些细节，老师傅们的笔记本上画得密密麻麻，却被很多年轻工程师忽略，他们太依赖仿真软件了。软件能给你算，但前提是你得给对边界条件，连摩擦系数都估不准，算什么算？

不过话说回来，现在上机前不做个模流分析，真的就是赌博。我前段时间帮一家厂优化一个汽车天窗导轨的模具，原来用平模，焊合线位置总有点疏松，后来改成分流组合模，焊合室做了个导流台阶，成品率直接从82%提到96%。就改了一点点结构，效果天差地别。这就是挤压的魅力——细节里藏着魔鬼，也藏着黄金。

挤压缺陷与对策：直击痛点

做挤压，没有不头疼缺陷的。缩尾、气泡、粗晶环、焊合不良……每种缺陷背后都是一套事故树。比如那个经典的缩尾，说白了就是铸锭表面氧化皮和杂质在挤压末期被卷入中心。怎么解决？留够压余呗。可很多厂为了省料，把压余缩短到20mm以下，这不出缩尾才怪。还有些缺陷更隐蔽，像6063铝合金偶尔出现的麻面，其实是模具工作带氮化层脱落导致的黏铝，换个渗氮工艺或改用QPQ处理就好了，但很多人查不出，就反复抛光模具，越抛越薄，陷入死循环。

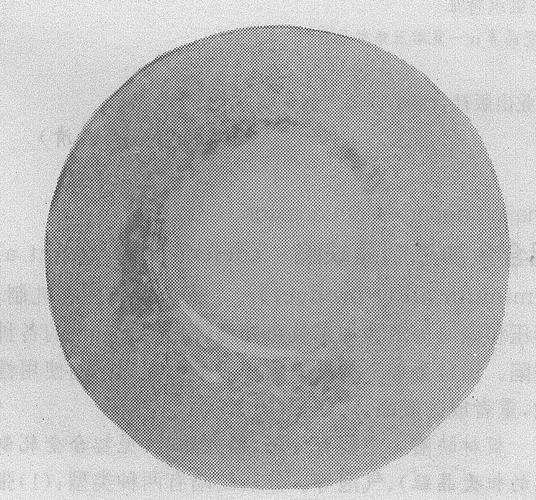

挤压铝型材表面缩尾缺陷宏观照片

问：为什么我的型材挤出后表面有周期性黑线，怎么都去不掉？

答：周期性缺陷通常和挤压筒或模具硬质点有关。你先检查下挤压筒内衬是不是粘铝了，尤其是挤压筒尾部，会有死区金属剥落。另外，看看模具进料端是不是有微小裂纹，铝液渗进去就变成一条持久性黑线。还有个可能是压余过薄，把铸锭表皮杂质带进制品了。记住，黑线出现得有规律，就拿卷尺量一下间距，反推到挤压杆行程，一般定位到问题点八九不离十。

问：挤压6061铝合金，老是出现尾部开裂，调整了速度和温度都没用，快疯了！

答：6061比6063对温度敏感得多，开裂基本都是挤压出口温度太高，或者不均匀。你试试把棒温降10-15℃，挤压速度放慢10%左右。但有时候根本不是参数问题，是铸锭本身晶粒粗大，或者均匀化处理不到位。去查下金相，如果枝晶偏析严重，那直接换供应商。另外，模具设计上，对于实心型材，可以考虑加一个适当的模角过渡，避免中心层流速过快把尾部拉裂。

这些坑，说实话，我都踩过。有一回大半夜接到电话，说生产线的30吨挤压机漏油了，换了个密封圈结果挤压杆回程异响。赶到车间一听，动静像老牛喘气——原来是液压系统进了空气，排气没排干净。折腾到凌晨三点，满手液压油。所以啊，挤压不光是技术，也是体力活、耐心活。

最后聊聊行情吧。现在国内铝挤压产能严重过剩，但高端工业材还是缺。比如光伏边框、新能源汽车电池托盘，这些对挤压精度、表面处理、力学性能均匀性要求极高，很多厂设备能挤出来，可成材率惨不忍睹。我去过一家做储能箱体的，型材截面周长700多mm，定尺12米，直线度要求0.5mm/m，还要断后延伸率≥10%。他们最后用了一根超长导路牵引机加在线淬火，才勉强达标。这就是现实：低端拼价格，高端拼内功。

一点不成熟的建议

如果你也是挤压从业者，别光盯着模具和速度。花点时间研究一下系统匹配：挤压机刚性、加热炉温控精度、模具冷却系统、出料牵引同步性……这些周边对稳定性的贡献往往大于核心参数微调。还有，建一个完善的失效分析档案，每次断模、起皮、尺寸超差，都做好记录，一年下来就是一本无价的教材。我自己的经验，刚入行那会儿随身带个游标卡尺和表面粗糙度样块，没事就摸一摸挤出来的废料，慢慢手感就出来了。现在虽然有了三维扫描仪，但有些微妙的感觉，机器还真替代不了。

挤压，说到底，是金属与模具的博弈。你得懂金属的脾气，也得知晓模具的极限。没有一劳永逸的公式，只有不断试错、观察、调整的循环。挺枯燥？可当一个复杂截面从红彤彤的铝棒瞬间变出来的那一刻，还是有点成就感在里面的。
