很多人以为，工业级芯片就是在消费级外面套个铁壳，再标个-40到85度。真这么简单？我见过太多现场翻车的案例了——因为忽略了一个小小的闩锁效应，整块板子在60度环境跑两周就挂掉。问题出在哪？

温度范围只是入场券

工作温度宽，对吧？-40到85度甚至125度，确实。但仅仅是温度循环就够你喝一壶。消费级芯片可能根本不做温度循环测试，工业级要求几百次循环，而且要在带偏压的条件下。带了电，材料的热膨胀系数失配会被加速放大，焊点、键合线这些薄弱环节会提前疲劳。我们以前踩过坑：某款电源芯片，规格书标注支持-40~125℃，结果零下30度启动时，带容性负载直接振荡。厂家后来承认，低温下误差放大器的相位裕度掉到了20度以下——规格书可没写这个。所以，宽温只是表面文章，真正的魔鬼在动态参数随温度的漂移里。

集成电路温度循环测试设备内部结构

闩锁与ESD：看不见的杀手

工业现场什么最多？干扰。电机启停、继电器火花、变频器谐波。你永远不知道哪个瞬间一个浪涌打过来。消费级芯片的ESD防护做到2000V就敢标，工业级没个4000V都上不了台面。但更隐蔽的是闩锁。一个负压脉冲打在IO口上，寄生可控硅被触发，VCC到GND直接短路——闩锁就这么发生了。不切电源，芯片就会烧毁。很多设计会把电流限制在数十mA以下来避免，但我见过一个案例：某进口MCU，IO口结构特殊，相邻引脚间的寄生NPN在瞬态下导通，造成闩锁，根本防不住。解决方案居然是强制要求layout上每个IO加串联电阻？原厂FAE承认说，这批料是消费级直接改标工业级的……后来我们换了真正有车规认证的型号，才消停。

问：工业级芯片和车规级芯片到底差在哪？
答：很多人觉得车规就是工业级的增强版，其实不是。车规要求零缺陷（AEC-Q100的0 DPPM理念），过程控制比工业级严太多。工业级允许批次间略有差异，车规连晶圆的边缘die都得严格筛选。另外测试覆盖度完全不同，车规的老化测试（Burn-in）是强制项，工业级可选。还有一个关键：寿命模型。车规芯片必须给出基于温度-电压的寿命曲线，比如85度下连续工作15年；工业级可能只保证1000小时高温工作寿命。所以如果你的设备要用在偏远地区的变电站，十几年不关机，老老实实上车规或者高可靠性工业级，别省那点成本。

问：如何验证一款芯片的长期可靠性？总不能全信规格书吧？
答：问得好。规格书只是起点。首先看可靠性报告，有没有HTOL（高温工作寿命）、HAST（强加速应力测试）、TC（温度循环）数据。注意看测试条件：有些厂家把结温压得低低的，跑500小时就敢吹“高可靠”。真正的工业级HTOL至少1000小时，结温125度或更高。其次看批次一致性，有条件可以自己做ATE复测，抽几批料在最高和最低温度下测关键参数，比如运放的Vos、参考的温漂。我们甚至遇到过，同批次的ADC，基准电压漂移差了10倍。最后是板级验证：设计应力测试——过压、快速上下电、负载突变，反复搞。芯片的薄弱点往往在这种时候暴露。

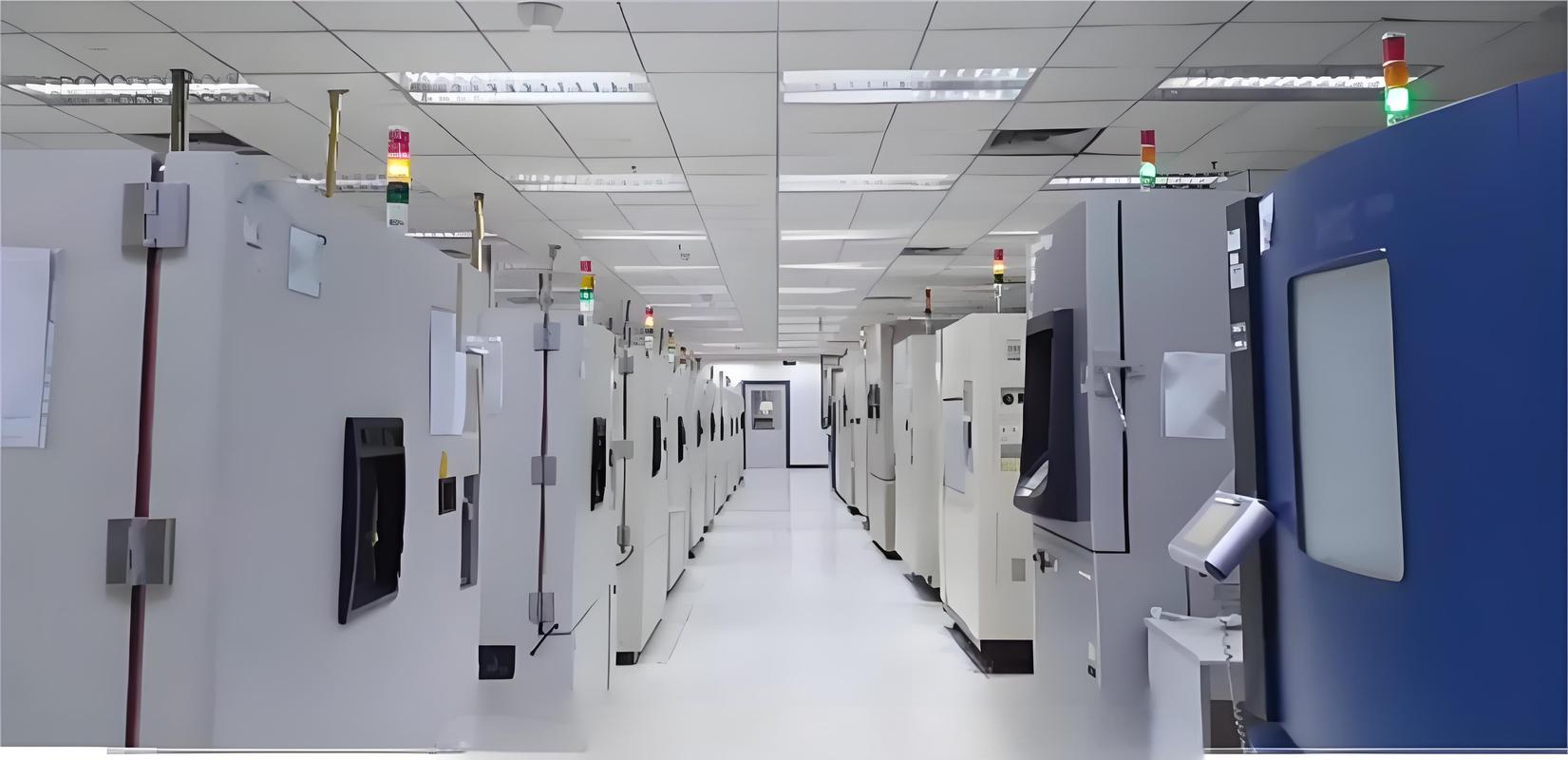

集成电路可靠性验证实验室设备环境

封装里的学问

封装里的学问

都说封装是芯片的保护壳，但工业场景下，封装本身就是个可靠性瓶颈。塑封料吸潮，潮气在高温回流焊时膨胀，导致分层或“爆米花效应”；金属引线框架跟塑封料的CTE不同，温度变化次数多了，键合线颈部断裂。我们在潮湿的化工厂现场用过一批QFP封装的处理器，一年后引脚间竟长出了晶须，短路了！后来查，原来是纯锡电镀工艺惹的祸。换成镍钯金打线、底填胶的BGA才根治。说到BGA，那PCB形变控制真要命。板子一大，热胀冷缩能把焊球慢慢扯开，形成微裂纹，故障是随机出现的——示波器抓到一瞬，芯片就不复位了。所以，别只盯着晶圆，工业级封装的材料体系和工艺方案同等重要。

芯片设计越来越复杂，先进制程往工业级迁移，但副作用也来了。7nm、5nm的FinFET对电压噪声极度敏感，原本在40nm上跑得好好的模拟IP，迁移到16nm，PSRR直接掉10dB。工业环境VDD的纹波动辄上百mV，这还怎么玩？只能外围猛加LDO和滤波。还有老化效应：NBTI、HCI导致阈值电压漂移，数字部分尚可容忍，模拟部分偏置电流一漂，运放失调就放飞自我。所以现在靠谱的工业级芯片，要么用成熟稳重的大线宽（180nm、130nm），要么花血本做片上校准和冗余设计。

说实话，现在国内芯片产业热火朝天，很多吹上天的“国产替代”，参数漂亮，价格诱人。但一上工业现场，小毛病层出不穷。不是不支持国产，是工业可靠性这玩意需要时间积累和海量现场数据迭代。选择时脑子清醒点：看它有没有真正在类似场景大批量出货过，有没有完整的失效分析报告。✅ 有些坑，必须自己踩过才信。但别人的坑，能绕就绕吧。💡
