做非标设备那会儿，在塑料上栽的跟头，十个手指头都数不过来。一根轴套，选PA66？还是POM？错了就是几万块模具费打水漂。说实话，塑料这个圈子，水比想象中深。

选型第一步：别被“塑料”两字骗了

塑料？你以为就是超市购物袋那个？天真了。在机械制造里，我们谈的是工程塑料——能扛冲击、耐高温、尺寸稳得住的高级货。比如最常用的PA（尼龙）、POM（聚甲醛）、PC、ABS，还有高高在上的PEEK、PI。它们之间的差距，好比自行车和F1赛车。❗但很多设计师拿着普通ABS当结构件用，不断才怪。

我初入行时，导师扔给我一本《塑料材料手册》，第一句话：“先搞清楚你的工况是啥！载荷、温度、介质，少一个都别动手。” 这句话后来救过我无数次。比如一个简单的导轮，在干燥环境跑得好好的，丢到高湿车间，PA6就给你玩“吸水膨胀”，尺寸跑偏，最后卡死。💡后来换成了PA12，吸湿率低很多，问题迎刃而解。

工程塑料齿轮磨损对比图

PA尼龙：耐磨之王也有致命缺陷

PA尼龙：耐磨之王也有致命缺陷

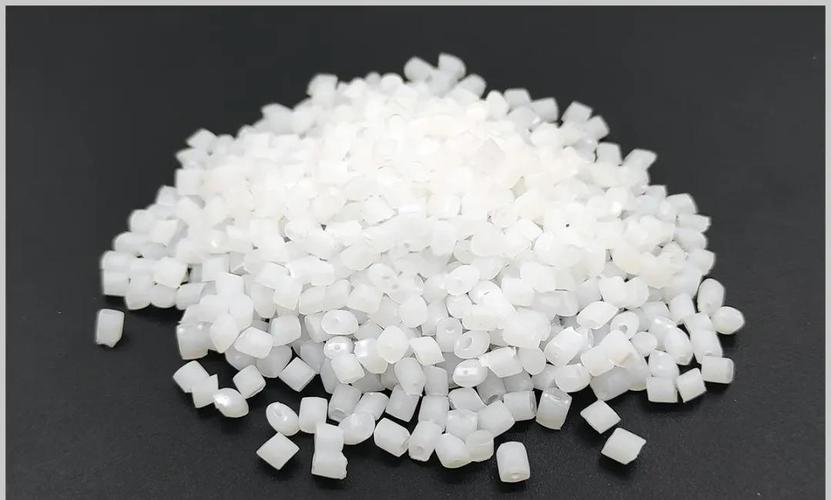

PA家族——特别PA6、PA66，大概是机械师用得最多的塑料了。耐磨、自润滑，做齿轮、轴承套简直完美。但！它的吸湿性，真叫人抓狂。干态下一个尺寸，放到潮湿环境，能胀大0.5%以上。精密的配合全毁。更坑的是，有些便宜尼龙，内部应力大，加工完放两天自己裂了。

所以，现在但凡用尼龙，我都要叮嘱：必须做调湿处理！ 或者直接用改性尼龙，加纤、加二硫化钼，增强又降摩。不过纤多了，各向异性明显，模具设计得讲究浇口位置。这可都是血泪教训。

问：我做的PA66齿轮，水里跑一个月就糊了，怎么回事？
答：尼龙在热水里会水解，强度刷刷掉。如果接触高温水，果断换PPO或者PEEK吧，别纠结。一个泵阀厂的朋友，就因为这个，整批退货，损失惨重。教训啊。

POM：又爱又恨的“赛钢”

POM，俗称赛钢，硬、刚、耐疲劳。做卡扣、齿轮、阀体一流。但是——它太脆了！缺口敏感，有内应力的地方，一敲就断。而且不耐酸，车间里酸洗液溅上去，表面就粉化。更别提POM加工时那个甲醛味，通风不好能把人熏晕。

我偏好用共聚POM，韧性比均聚的好一些，耐化学也强点。不过收缩率大，模具设计得给足余量。有个做门窗配件的朋友，死活不用POM，说冬天装上，夏天晒太阳就变形。换成ASA后太平了。所以说，选塑料，气候环境也得考虑。

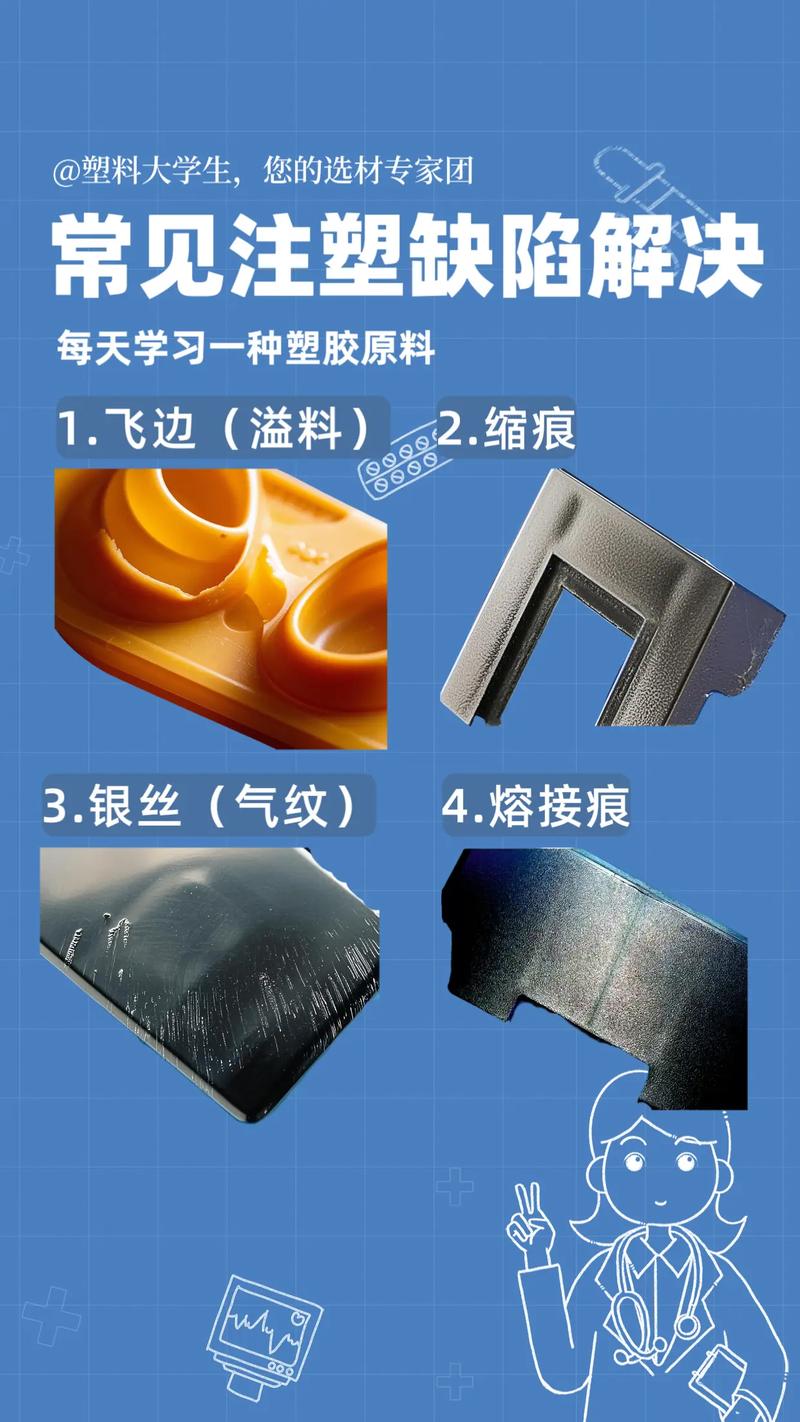

POM塑料齿轮注塑缺陷图

问：进口POM和国产的，差别大吗？
答：实话讲，稳定性有差距。国产料批次波动真让人头疼，上次某批收缩率突然变大，模具调了一个礼拜。预算足的话，杜邦、巴斯夫还是省心。不过近两年国内大厂进步很快，像云天化、神马，有的型号测下来不输进口，价格却低30%。靠谱供应商很重要。

注塑那些坑，我帮你踩过了

注塑那些坑，我帮你踩过了

有了好材料，注塑工艺不行也是白搭。干燥不够，PA、PC一出模就带银丝；模温不均，POM缩水率飘；保压时间短，ABS打不实，坑坑洼洼。最怕应力开裂——特别是透明件，PC应力一集中，没用几天就裂口，客户当场炸毛。

现在新工艺多，气辅、水辅注射，能减少厚壁收缩，但模具复杂得多。✅我的经验：打样阶段，先做模流分析！看着那五颜六色的填充云图，可能省下你修模的两周时间。还有，千万别省模温机那点钱，稳定模温比瞎调参数管用。

这几年，增材制造也来搅局了。尼龙粉末激光烧结（SLS）直接打功能件，小批量免开模，爽到飞起。但表面粗糙，强度也只有注塑的60-70%。💡目前最适合做快速验证和备件，量产的话，还是老实注塑吧。

环保压力下，塑料往哪走？

环保压力下，塑料往哪走？

现在做工业设计，不谈环保，甲方都不乐意。传统石油基塑料，像PE、PP，回收还赚点钱；工程塑料回收，分类难，再生料性能跳水。但趋势不可逆。去年一个家电项目，指定要用30% PCR材料，找料找得我头发白。还好有供应商开发出高韧性再生PP，勉强过关。

更前沿的是生物基塑料，比如PLA，过去太脆，只能做一次性刀叉。现在巴斯夫、杜邦搞出的生物基PA、PBT，性能逼近石油基，碳排放低不少。❗但成本高，且降解不可控——你总不希望设备外壳在生命周期内自然降解吧？所以，工业场景更现实的是物理回收和化学解聚，把塑料打回单体重新聚合。陶氏、SABIC在搞，拭目以待。

问：我们工厂想用再生料做结构件，到底靠不靠谱？
答：看要求。如果只是支架、外壳，PC/ABS再生料配新料，调节比例，完全可以。但承载件、耐磨件，再生料批次间性能波动大，风险高。建议先做小批验证，拉力学测试，别只听销售忽悠。我吃过亏，说的90%性能，实测才70%。

最后唠一句：选塑料，是门平衡艺术。价格、性能、加工性、可持续性，四个轮子一起转。没有万能神料，只有最合适的权衡。共勉。
