说实话，我第一次在电子显微镜下看到现代精密零件的时候——那种震撼，怎么说呢，就像你以为自家WiFi信号已经够快了，突然连上了光纤。人类是怎么把金属、陶瓷这些硬邦邦的东西，加工到微米甚至纳米级的？这背后藏着的不仅仅是技术，还有一堆让人抓狂的难题和意想不到的脑洞。

不是所有“高精度”都能叫精密制造

打个比方，普通加工能干到头发丝直径（大概0.05毫米）的精度，已经能跟朋友吹牛了。但在精密制造领域，这连门槛都摸不着。我们现在聊的，是光刻机镜头的面形精度，要达到原子级别；是航空发动机叶片上的气膜孔，直径0.3毫米，位置偏差不能超过0.01毫米——想象一下，在指甲盖大小的曲面金属上，用激光打一排针尖细的孔，还要保证每个孔的角度、深度丝毫不差。其实，精密制造早就不只是“把尺寸做小”了，它牵扯到超精密机床、在线测量、环境控制……甚至加工时主轴转起来的热变形，都能毁掉一整天的活儿。 五轴超精密加工中心正在加工光学模具 我见过一个做手机镜头模具的老师傅，他跟我说：“你呼一口气，模具表面温度变化0.05度，尺寸就变了。”就……这么敏感。所以现在顶尖的精密车间，恒温控制能做到±0.1℃，连人体辐射热都要穿隔热服隔绝。这还没完，地基振动也得隔绝——附近过一辆卡车？完犊子，良品率蹭蹭往下掉。

难点在哪？材料反而最不“听话”

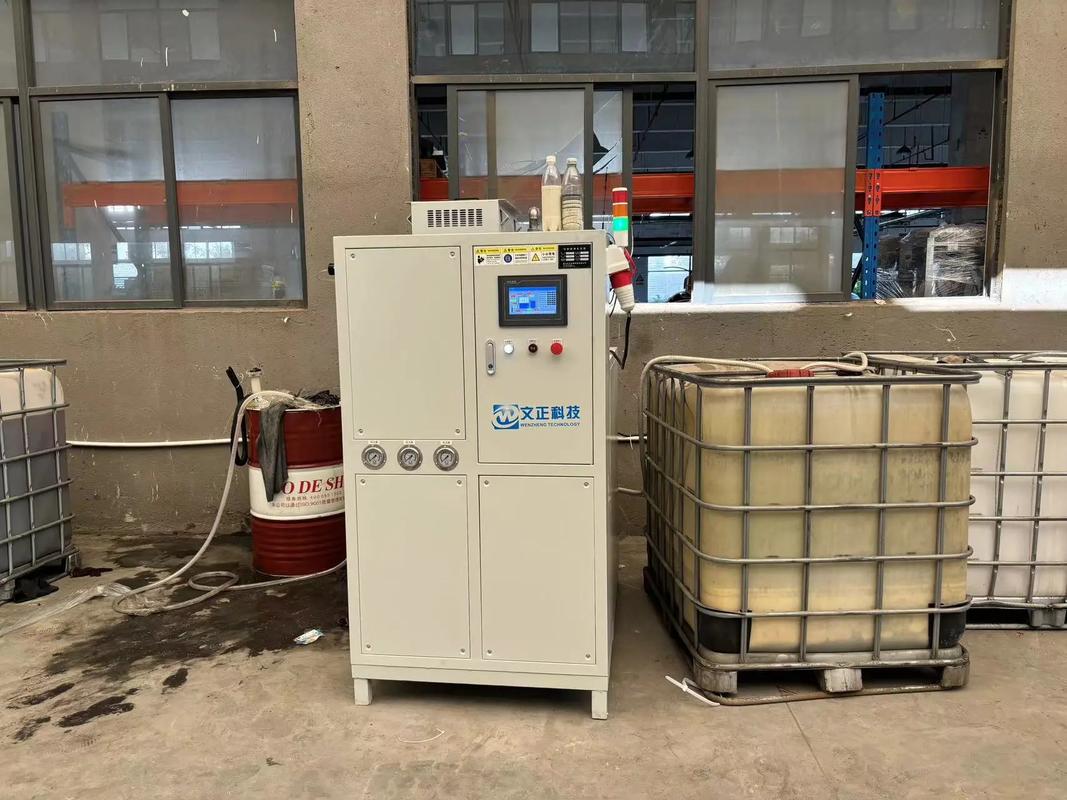

很多人以为精密制造就是靠昂贵的设备。设备当然重要，但更让人头疼的，是材料本身的微观特性。比如加工一种叫因瓦合金的材料，它热膨胀系数极低，做成精密量具简直完美，问题是这玩意儿太“黏刀”了，车削的时候碎屑不断，缠在刀尖上，瞬间就能把表面划出沟壑。我们曾经为了切出一种光学镜面效果，换了七八种刀具涂层，最后发现用金刚石刀具配合-30℃的低温冷风，才搞定。你说这不是玄学？ 还有个坑——残余应力。零件加工完刚从机床上取下来，看着尺寸OK，放一晚上，第二天一量，变形了。因为毛坯锻造时的应力慢慢释放了。现在解决办法挺多的，比如用超声振动辅助加工，一边切一边用高频微振让应力释放得更“温柔”；或者加工前搞一次深冷处理，液氮浸泡，让材料内部的晶格先乱一下再稳定住。这些都不是标准教科书上的，基本靠车间里的经验积累。 问：我们厂做汽车燃油喷射阀，精度一直稳不住，到底是什么在“捣鬼”？ 答：别总盯着机床精度，看看切削液温度和净化。我见过很多案例，过滤精度不够，5微米以上的颗粒反复冲刷工件表面，产生微冲击，孔口的毛刺就是去不掉。还有切削液本身温度波动超过±1℃，零件的热胀冷缩就够你喝一壶。换个带制冷功能的精密过滤系统，再把净化精度提到1微米，试试看，效果立竿见影。 精密磨削加工中的切削液净化系统

新兴技术：让精密制造长出“眼睛”和“大脑”

新兴技术：让精密制造长出“眼睛”和“大脑” 这几年最让我兴奋的，是在位测量和自适应加工。以前我们加工一个复杂曲面，先切一刀，拆下来拿到三坐标测量机上检测，发现超差了，再装回去补一刀——但二次装夹的定位误差，本身可能就大于公差要求了，死循环。现在直接在机床主轴旁边集成光学测头或者接触式测针，加工完不拆卸，立刻测量，软件根据测量数据自动修正下次的刀路。这就像给你配了个“监工”，还带实时纠错。 还有个趋势是人工智能的渗透。我不是说那种飘在天上的“AI”，而是实实在在地，用机器学习去预测刀具磨损。一把PCD刀具加工陶瓷基复合材料，磨损曲线不是线性的，可能前50件都好好的，第51件突然崩刃。现在通过在机床上加装电流传感器和振动传感器，采集主轴负载信号，训练一个模型，就能提前5分钟预警换刀——别小看这5分钟，能避免一批零件报废。这技术在德国的一些精密磨床上已经量产应用了。 问：我们实验室想加工一个非球面微透镜阵列模具，用单点金刚石车削，但表面有周期性的波纹，怎么解决？ 答：你这大概率是机床进给系统的低速爬行。先检查导轨润滑状态，静压导轨的话看看油膜刚度够不够。其次，试试加大主轴转速，同时把切深降到0.5微米以下，用“高速微切”方式压制波纹。还不行的话，就得动系统了——用直线电机替换滚珠丝杠，消除反向间隙。不过成本嘛……你懂的。 加工到最后，其实拼的不只是设备，更是对人、工艺、环境的系统性理解。精密制造这玩意儿，越往深处钻，越觉得——它既是科学，也是一门手艺。而且，它永远在逼着我们突破极限。谁说工业不浪漫？当一束激光在金属表面雕刻出肉眼看不见的微结构时，我觉得这就是工程师的诗。
