上个月去东莞一家模具厂，看到他们用那台值几百万的金属3D打印机，印出来的随形冷却流道，我心想——这玩意儿终于是能赚钱了，不是噱头。但聊深了才知道，他们光试工艺就报废了上百公斤的金属粉末。

这行真是，入坑容易，爬出来难。

模具厂老板的算盘：增材制造到底能不能省钱？

传统模具做冷却水路只能打直孔，拐弯得加堵头，漏水风险高，冷却还慢。用增材制造——说人话就是3D打印——把水路像树根一样铺满整个模仁，注塑周期能缩20%以上。数据漂亮吧？但老板们一算账，金属粉末一公斤300到800块，打印一件模具镶件少说几公斤，加上后处理、机加工、热处理，成本是传统钢料的5到10倍。

可他们还是咬牙上。为什么？因为有些异形水路，传统工艺根本做不出来，注塑件却越来越复杂，手机、汽车、医疗都在要。说白了，不是想不想用，是没得选。

不过话说回来，这几年国产粉末和打印设备起来了，成本降了不少。像江苏那家做鞋模的，用国产设备一年就回了本。秘诀？他们专打鞋底纹路，那种密密麻麻的凹凸，传统CNC刻电极再放电，累死还容易坏。换成3D打印，直接成型，模具寿命还长了30%。

金属3D打印随形冷却模具镶件内部流道展示

嘴上的技术，手头的难题

谁要说增材制造只是按个按钮，我立马反驳。调参数能逼疯老师傅——激光功率、扫描速度、层厚、搭接率……稍不对劲，不是孔隙率高，就是开裂。某个做汽车车灯模具的厂，第一次打印SLM（选区激光熔化）件，表面粗糙度Ra超过15微米，流道里全是粘粉，抛光抛到吐。

后处理更头疼。打印完得线切割取件、去支撑、热等静压消除内应力，再上五轴加工关键配合面。环环相扣，一环掉链子，几万块就打水漂了。有次他们忘记做去应力退火，模具上机后断在注塑机里——整个产线停了两天。老板脸都绿了。

但惊喜也有。去年试一种新型模具钢粉末，碳化物分布均匀得要命，热处理后硬度HRC 52，韧性还好，做玻纤增强尼龙的玻纤磨损比传统钢慢了将近一半。他们现在把这种材料用在最易磨损的浇口套上，备模需求直接砍半。

问：增材做的模具，和传统机加工模具比，精度能达标吗？
答：看什么位置。水路部分精度差一点没事，但分型面、插穿位必须留余量再加工。通常打印单边留0.3-0.5mm，然后精加工。直接打印到尺寸？别做梦了，热变形和收缩率飘忽不定，同一批次打印同一个件，尺寸都能差个0.1mm。所以前期做3D扫描反变形补偿很重要，我们花在改数模上的时间比打印本身多。

问：小模具厂上金属3D打印，有没有更轻量级的方案？
答：说实话，自己买设备风险大。现在有不少服务商，你发数字模型过去，他们打印加后处理，按件收费。或者搞混合机——CNC和激光熔覆集成，直接在基座上增材，适合修模或做局部水路，投资小得多。不过最后精度还是得上加工中心，混合机那点行程，大型模架根本塞不进去。

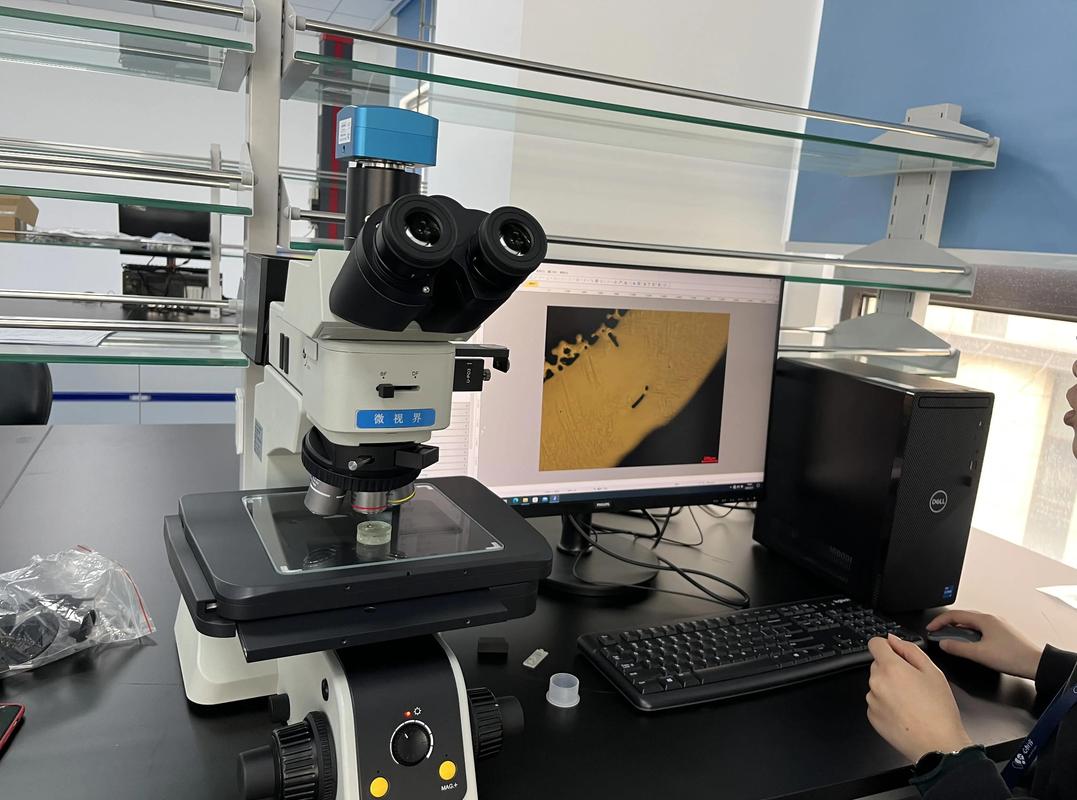

增材制造模具钢金相组织显微镜照片

供应链正在——悄悄变天

供应链正在——悄悄变天
以前备模得等锻坯、粗铣、热处理、精铣、打孔……至少四周。现在，遇到突发断模，紧急打印一件镶件只要3天。虽然单件成本高，但比起停产损失，划算太多。宁波有个注塑厂甚至把模具数字库建起来了，老模具扫描后存成点云，易损件随时加印，库存压力减了七成。

而且增材让设计自由度碾压传统：你能在一套模里集成加热油路和冷却水路，实现变模温控制，高光表面不用二次喷涂。汽车内饰件现在很多都这样搞，省掉喷漆线，环保又省钱。

但别高兴太早。材料牌号受限是大问题。目前成熟不裂的也就18Ni300、CX、1.2709这些，很多注塑场合需要耐腐蚀、高抛光，选材有限。好在新材料出得很快，像无钴的模具钢已经在某些科研项目看到了，成本能降一大截。

最后得提一句——😅做增材的工程师脾气都好不了。今天参数调完美了，明天湿度一变，打印出来满身微裂纹。这个技术就这德性，玩的就是心跳。不过看着冷却效率唰唰提升，客户请吃饭那次，我们觉得：值了。

💡 如果你也在试水增材模具，记住三点：粉末流动性测完再上机；支撑设计别偷懒，该加的全加上；后处理热等静压能做尽量做，别省那几千。模具这东西，得长跑，不是比谁起跑快。
