上周慕尼黑展会上，一个做航空发动机的朋友拉住我，指着某展台的金属3D打印叶片直摇头——「你看这表面光洁度，都能当镜子了，但老子拆过三个这样的件，内部全是微裂纹。」

我凑近看，确实漂亮。不过说实话，这行当里，漂亮往往最要命。

为什么选粉床熔融？——不是因为它最好，是因为没得选

很多人觉得金属3D打印就一种技术，对吧？其实分好几路。航空航天目前最吃香的是激光粉末床熔融（L-PBF），其次是电子束熔融（EBM），再就是直接能量沉积（DED）。

但选L-PBF并非因为它完美——恰恰相反，这玩意儿毛病多得让人想摔键盘。只是因为它能打出复杂度逆天的内部流道，那个冷却气膜孔阵列，传统加工得用五轴加电火花，成本上天，还经常报废。L-PBF直接一次成型，省了十几道工序。可代价呢？工艺窗口窄得离谱，激光功率、扫描速度、层厚，差一丁点儿就是两个世界。

去年给某型号高压涡轮导向叶片做验证，同一批参数，打三个件，一个完美，一个翘曲报废，还有一个直接开裂。工程师当场崩溃——这找谁说理去？

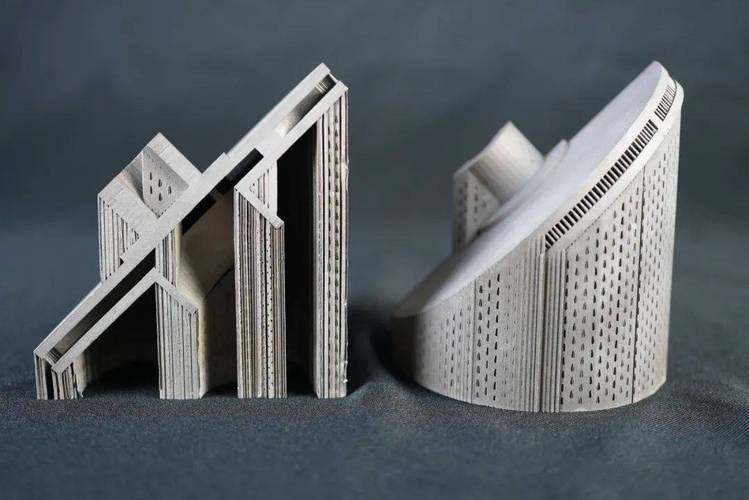

航空航天金属3D打印涡轮叶片带有内部冷却气膜孔剖面图

后处理才是吞金兽——别只盯着打印机

外行看打印，内行看后处理。真的，我见过太多公司砸几百万买设备，然后发现钱才花了个头。

打完的件得热等静压（HIP）去消除内部缺陷吧？得线切割从基板上切下来吧？得热处理调组织吧？得喷砂或者磨粒流去毛刺吧？还得做CT检测——有些厂连CT机都没有，靠敲声儿验伤，搞笑呢？

更有意思的是，支撑设计一旦不合理，后处理直接变灾难。薄壁件切支撑时稍有不慎就崩边，复杂的随形冷却流道里残留粉末清不干净，高温一烤烧结成硬壳，流量测试直接Fail。所以我说，买3D打印设备那笔钱，只是门票，后头才是无底洞。

抱怨归抱怨，但这技术确实解决了一些「不可能」。比如燃油喷嘴，以前得十几个零件钎焊组装，现在一个件搞定，重量减一半，寿命还长了。你看GE的LEAP发动机，都装了多少个3D打印燃油喷嘴了？所以骂归骂，还得继续用。

问：金属3D打印的零件，强度到底够不够上天？

答： 哈哈，又来了。够不够，看你怎么比。静态强度，很多钛合金、高温合金件已经可以做到锻件水平，甚至各向异性控制好了，疲劳性能也不输传统工艺。但问题出在疲劳分散度！同样工艺打出来的一批试棒，疲劳寿命能差十倍——就因为内部缺陷分布差异。所以现在适航认证卡得最死的就是这个，得做大量的统计分析，确定设计许用值。没有一家敢说自己的件零缺陷，只能靠无损检测和设计安全系数硬扛。再说个真事儿，某型号承力支架，传统锻造件疲劳寿命稳定在10^7次以上，3D打印件做到10^6就过不去，最后发现跟打印方向有关，改了摆放角度才勉强合格。

「无支撑」打印？醒醒，那是科研圈的童话

经常有文章吹嘘「突破悬垂极限」「实现无支撑打印」，每次看到我就血压上升。实验室用个小样件，摆个特定角度，在氩气保护下慢慢打，当然能无支撑。但工业生产？批量？不同材料？下辈子吧。

支撑不仅是为了导热、防止热变形，更是为了抵抗刮刀铺粉时的侧向力。去年我团队试过打一个直径300mm的薄壁环形件，为了省支撑只加了几个点支撑，结果刮刀一推，零件微微晃动，层间偏移了0.2mm，直接报废。废品堆里又多一件「艺术品」。

所以目前靠谱的玩法，还是老老实实做拓扑优化，利用极致的轻量化设计来抵消支撑的浪费，比如Altair和nTopology那些软件，能把材料分布优化到令人发指的程度——当然，你得忍受天书一样的参数调试。

工业级金属3D打印机内部铺粉过程支撑结构特写

问：打印一个航空发动机部件要多久？成本能降下来吗？

问：打印一个航空发动机部件要多久？成本能降下来吗？

答： 这得分件说。像前面说的燃油喷嘴，大概几十个小时一炉，一炉能装几十个，算下来单件时间还行。但如果是大尺寸的涡轮盘、燃烧室，那可能得连续打一两周。成本嘛，单件确实贵得离谱，材料粉末一公斤就几千块，设备折旧、氩气消耗、人工……但是算上总账，省了模具，省了加工，省了装配，整体成本在复杂构件上反而有优势。另外现在粉末国产化了，价格在往下走，比如钛合金TC4粉末，前些年进口的要两三千一公斤，现在国产质量好的也就千把块。不过，真正降本的大头在良率——印得再好，后处理报废一个，前功尽弃。所以现在大家拼命搞过程监控，熔池成像、激光功率监测全上，就是想早点揪出异常层，别等打完了才发现废了。

最后说句掏心窝的：3D打印这行，别被展会上那些光鲜的样件迷惑。真正的功夫，全在看不见的工艺开发和细节控制里。有时候一个粉末粒径分布不对，就能让你整批料废掉。所以入行需谨慎，但一旦吃透，它给你的设计自由度，是减材制造永远给不了的。这不，明天又得去厂里处理一批点状缺陷，烦躁归烦躁，可我依然觉得，这大概是制造业十几年来最让我兴奋的事。
