上周去江苏某化工园区做现场诊断，刚进装置区就闻见一股刺鼻的芳烃气味——找了半小时，发现是泵用机械密封的静环O型圈被介质溶胀了，漏点就在密封压盖和泵体的结合面。

换个O型圈半小时的事。

因为选型错了，整套装置停了12小时，直接损失小二十万。

真的疼。

很多车间对密封的重视程度，还不如对一颗螺丝的重视。备件库堆着一堆按通用型号凑数的密封件，不管什么工况都往上装，等到漏得满地都是，才想起来查原因。

别把密封当“标准件”凑数

很多人觉得密封就是个通用配件，只要公称直径对、压力等级够，就能装。错。

哪怕两个密封的外形尺寸、标注的压力参数完全一模一样，只要材质和工况不匹配，实际寿命可能差出10倍。之前碰到个做导热油供热的项目，采购图便宜选了丁腈橡胶的密封，介质温度到220℃，橡胶件用了不到3个月就脆得像晒干的饼干，一捏就碎。换了氟橡胶材质的密封，同样的尺寸，现在跑了快3年没漏过。

化工装置泵用机械密封拆卸现场

别觉得这是个例。我见过把三元乙丙密封用在汽油介质里的，溶胀得把密封腔都堵死；见过把普通石墨填料用在高转速泵上的，磨出来的碳粉把轴都磨出了沟。说白了，你在选型的时候偷的懒，最后都会变成停机损失找你算账。

问：我们备件库存了上百套通用密封件，为什么每次换还是会漏？

答：根本原因是你把密封当成了“通配符”——哪怕公称直径、压力等级完全匹配，只要介质温度、化学兼容性、线速度三个参数差一个，密封的实际寿命就能差10倍以上。别图省事按型号备货，每个工况的密封选型要单独算参数，上次碰到一个客户，把同型号的氟橡胶密封用在含强酸的工况下，3天就被腐蚀穿了，换了全氟醚的密封，现在已经跑了18个月没漏。

密封选型的核心从来不是尺寸匹配，是工况参数的全维度匹配。现在不少供应商已经把不同介质、不同温度下的密封兼容性做成了在线查询表，选之前花5分钟查一下，能省后面几个月的麻烦。

现场运维里最容易忽略的3个密封失效诱因

很多人觉得密封坏了就是质量差，其实一半以上的失效，根本不是密封本身的问题，是安装或者运维的细节没做到位。

✅ 安装时的同轴度偏差：很多人装密封的时候，拿个大锤敲压盖，把动环敲得歪了，哪怕选对了材质，用不了一周就磨漏。之前测过一个现场，密封安装后的径向跳动量到了0.3mm，远超过机械密封允许的0.05mm阈值，寿命直接打1折。

❗ 冲洗方案的错配：比如高温介质的密封，很多人舍不得开冲洗水，觉得能省点水费，导致密封腔温度飙升，橡胶件老化变硬，裂了。还有的把冲洗水的方向接反了，根本冲不到密封面，等于白开。

💡 介质里的固体颗粒：之前碰到个污水处理厂的客户，泵入口的滤网破了，泥沙进到密封腔，把动环静环的密封面磨出了深沟，漏得一塌糊涂。一开始还以为是密封质量差，拆下来才发现密封面嵌了好多细沙。

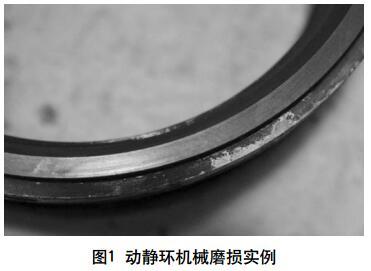

机械密封动环静环磨损面实拍图

问：我们做了密封的定期巡检，为什么还是会出现突发泄漏？

答：大部分巡检只看“漏不漏”，不看“漏的趋势”——密封的失效从来不是突然发生的，从微漏到大量泄漏的窗口期一般是72小时左右。现在不少工厂已经在密封位置装了微型的振动、温度传感器，把数据传到平台上，一旦密封面的摩擦温度超过阈值，或者振动值出现异常波动，提前安排更换，根本不会等到漏得满地都是才去处理。去年给一个石化项目做的智能密封运维系统，把非计划停机的时间降了62%，真的比人巡靠谱多了。

哦对，现在新出的集装式密封，本身就把传感器集成在密封座里，不用额外在设备上开孔装传感器，拆的时候连密封带传感器一起拆，安装比老式的分拆式密封省一半时间。

算一笔账：好的密封到底能省多少钱

之前有个采购跟我算过账，说普通的丁腈密封一套才几十块，全氟醚的密封一套要几千块，差价太大，不划算。

我给他拉了个表。

他的那个泵，是装置的核心循环泵，一旦因为密封漏了停机，每小时的产能损失是1.8万，换一次密封要拆泵、排介质、人工，算下来一次停机的直接损失是15万。普通丁腈密封在他那个工况下，寿命是3个月，一年要换4次，光停机损失就是60万。全氟醚的密封寿命是3年，算下来采购成本才几千，加上安装费不到1万。

哪个划算？

说实话，我见过太多采购为了压采购成本，选最便宜的密封件，最后算总账的时候，财务都要跳脚——你省的那点采购费，连一次突发停机的零头都不够。

好的密封从来不是成本项，是帮你省大钱的投资项。别跟我说什么“我们一直都是这么选的”，一直这么错下去，损失的钱都够给整个车间换一遍带监测功能的智能密封了。

现在很多工厂做密封改造，最先换的就是核心装置上的泵密封——换完之后漏的问题解决了，还能提前预判故障，不用半夜爬起来去车间处理泄漏。

账算下来，谁疼谁知道。
