我入行那会儿，师傅跟我说，胶粘剂这玩意儿，三分靠产品，七分靠手艺。当时觉得玄乎。后来自己栽了跟头，看了一仓库退货的零件，才发现——还真是。你想想，就一个粘接，能有多难？涂上，压紧，等干。对吧？错。大错特错。这些年我见过太多人，拿着最贵的结构胶，粘最硬的钢，结果一掰就开。问题出在哪？选型。还有表面处理。还有固化条件。还有……算了，一个个说。

别迷信‘万能胶’，基材和工况才是爷

先讲个事。2019年，我们给一家风机厂配套，用了一款丙烯酸结构胶粘叶片。设计要求耐120°C，疲劳测试都过了。结果批量上线，夏天还没到，叶片就脱胶了。查了半天，问题出在胶水耐温是120°C，但风机内部积温能达到135°C。就这15度，废了一整套模具。所以，选胶第一步：看温度。连续工作温度，峰值温度。别只看TDS上的数字，那是在实验室测的。

风机叶片结构胶粘接耐温测试现场

另外，基材。金属和金属，塑料和塑料，金属和塑料，完全不是一回事。比如PC（聚碳酸酯），你拿普通丙烯酸胶一粘，几小时后它自己裂了。应力开裂。得用改性丙烯酸或聚氨酯。还有，热膨胀系数差别大的材料，比如铝粘玻璃，胶层要有一定弹性，不然一冷一热，胶层就像威化饼干，碎一地。这些细节，手册上不会告诉你。都是钱砸出来的教训。

✅ 行业贴士：选胶前，一定做个小样测试，模拟最恶劣工况，放48小时再看看。别信厂家说‘没问题’。

固化速度的陷阱，和反应机理那些事

固化速度的陷阱，和反应机理那些事

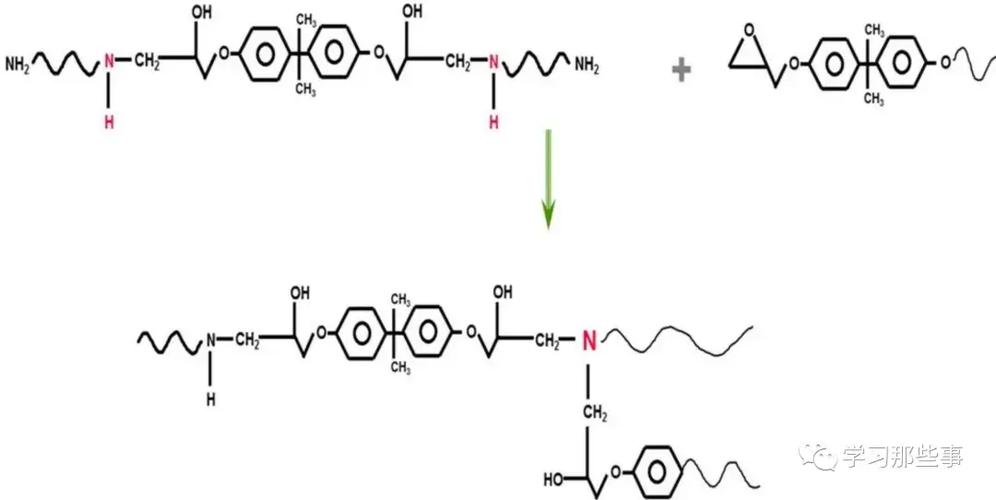

很多人觉得，胶干得越快越好。生产力嘛。但快，往往意味着脆。环氧胶，慢，但是强度和耐化学性一流。丙烯酸，快，但韧性好，适合快速组装。厌氧胶，更奇怪，只有在隔绝空气（比如螺纹缝隙里）才固化，用来锁螺丝绝了。各有各的脾气。你得顺着它来。

问：为什么我买了高强度的环氧胶，粘接面还是轻易就拉开了？

答：八成是表面处理不到位。金属表面有油、氧化层，塑料有脱模剂。用丙酮擦，别用酒精——酒精含水，会留膜。还有打磨，不是磨得越花越好，得露出新鲜基材。再一个，胶层厚度。很多人以为胶越厚越结实，其实错了。胶层薄而均匀才强。结构胶最佳厚度0.1-0.2mm。太厚，内聚被破坏。最后，固化压力。有些胶需要压紧，排出气泡，不然全是空洞。你想想，满是气泡的胶层能抗拉吗？

问：厌氧胶必须用促进剂吗？不用就粘不住？

答：不一定。厌氧胶的固化依赖金属离子和缺氧环境。活泼金属如铜、铁，直接就能催化固化。但不活泼金属如铝、不锈钢、镀锌件，表面钝化，固化慢甚至不干，这时就要用促进剂。还有低温环境，反应慢，促进剂也有帮助。记住，促进剂不是万能药，别喷太多，否则胶膜性能下降。

2025年了，还在用溶剂型胶？环保逼着你换

这几年环保查得严，VOC排放限值一降再降。我们产线原先用氯丁胶，那气味，工人戴着口罩都晕。去年全换成水性聚氨酯胶，成本上来一点，但少了排废处理费，算下来还省了。而且水性的初粘力现在做得不错，不比溶剂型差。另外，UV固化胶在电子行业快用疯了，几秒固化，效率飞起。还有可拆卸胶，手机维修的福音——加热到一定温度，胶就软化，拆屏不费力。这些新东西，得跟上。

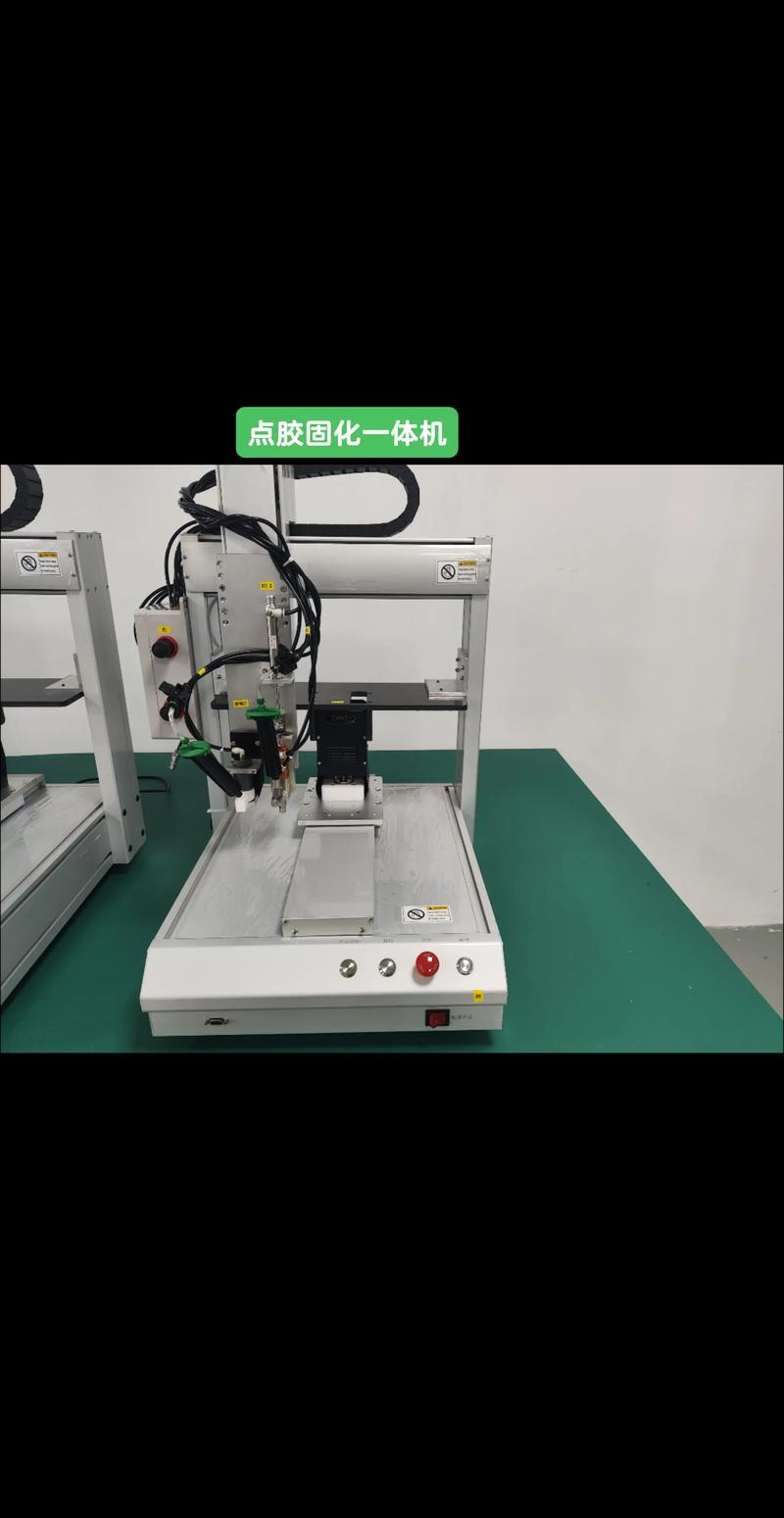

UV固化胶在手机屏幕装配中的自动点胶与固化过程

不过话说回来，新东西也有坑。有次试某个生物基胶，宣传是环保之星，结果耐水性一塌糊涂，潮湿环境直接变成鼻涕。所以，别被概念忽悠。环保是趋势，但得性能达标。

最后说句掏心窝的：胶粘剂这行，书上的知识是基础，真功夫在车间。多试，多记录，多跟供应商扯皮——他们知道的不比你多多少，但配方数据在他们手里。你问，他就得给。别怕麻烦。粘接失败的成本，远高于你多花两天做验证。干这行二十年，我踩过的坑比胶水瓶还多。能讲出来的，都在这儿了。
