做采购这行二十多年了，经手的涂料能堆满好几个仓库。从最早那会儿啥也不懂，被供应商忽悠得团团转，到现在——嘿，别以为多专业，该踩的坑一个没少。

去年夏天那档子事儿，我现在想起来还肉疼。一套刚上线两年的反应釜，内壁涂层大面积鼓泡脱落，导致整条产线停摆。查原因，就是当初听了设计院的，选了一款所谓的“高性能环氧涂料”，结果耐温等级根本不够。停产一天损失十几万，加上设备维修、重新涂装，前前后后搭进去小五十万。

所以啊，选涂料这事儿，真不能光看参数表，那玩意儿，好多都是“实验室数据”。

反应釜内壁防腐涂料失效鼓泡

进口涂料是不是就靠谱？别傻了

早些年，一提到工业涂料，尤其是重防腐领域，大家脑子里就蹦出那几个洋牌子。什么PPG、阿克苏、佐敦…对吧，确实人家起步早，技术底子厚。但你要说现在国产就是不行？我可不认。

去年我们厂涂装车间改造，本来想继续用某进口品牌的环氧底漆，结果人家报价那个硬气，交货期还拖到两个月以后——理由是全球原材料紧张。没辙，找了家国内头部企业试试看。结果呢？盐雾测试一过，1500小时无红锈！价格只有进口的六成。最关键的是，技术支持工程师直接驻厂三天，手把手教我们的工人调配、熟化时间、甚至喷枪角度。

这事儿让我彻底明白：涂料性能固然重要，但服务响应和性价比，有时候更救急。而且现在一流国产品牌，像三棵树、湘江、信和这些，早就不是小作坊了，研发投入大得惊人。

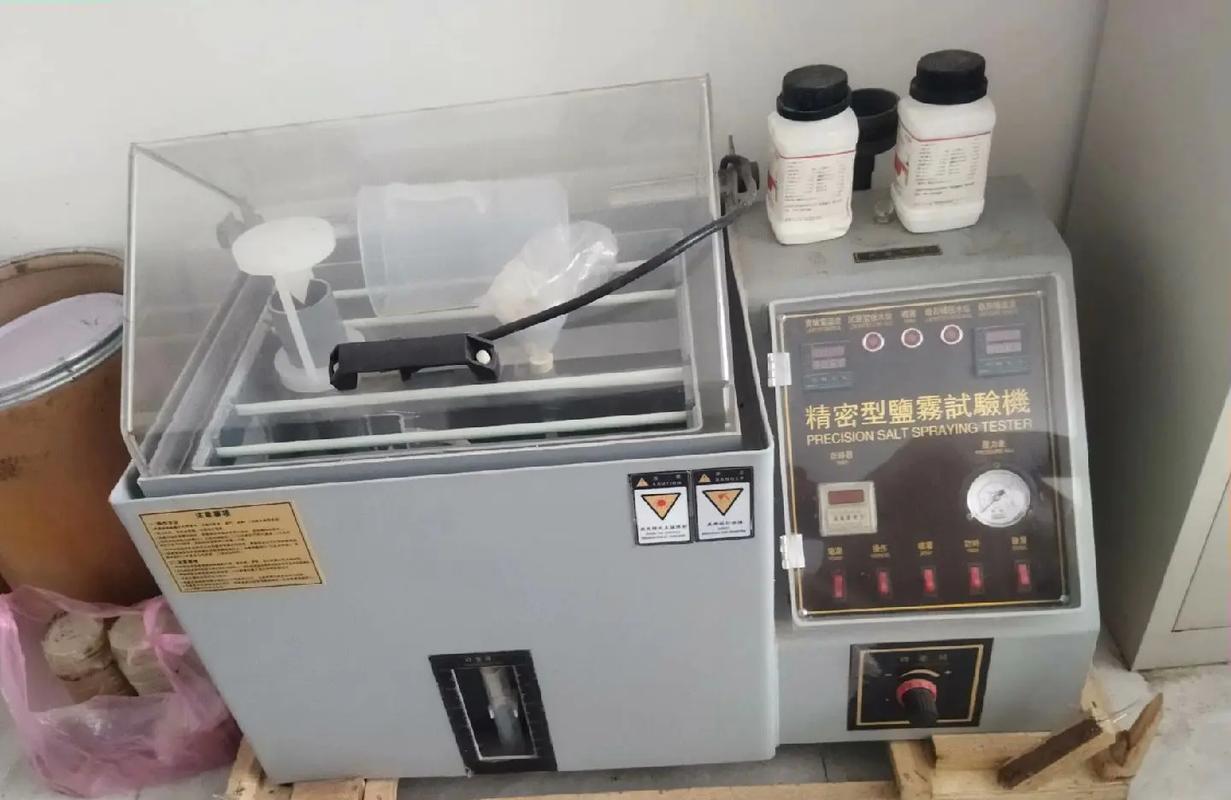

国产工业涂料盐雾测试对比实验

搞懂这几个基础树脂类型，别再被销售牵着走

搞懂这几个基础树脂类型，别再被销售牵着走

工业涂料不像家装漆，随便买桶乳胶漆就行。这里面门道深了去了。根据成膜物质，单单大类就分好几种。我挑几个最常用的，用人话给你捋一捋——别跟我讲化学结构，没意义。

• 醇酸涂料：便宜，施工简单，但耐候耐化学性差。适合室内轻微腐蚀环境，室外就别用了，晒两年粉化得跟面粉似的。
• 环氧涂料：附着力强，耐化学腐蚀好，是工厂重防腐的主力。但致命伤是怕紫外线，户外用必须有脂肪族聚氨酯面漆保护。不然黄变、粉化快得很。
• 聚氨酯涂料：既有较好的防腐性，又耐候，常见做面漆。芳香族的便宜，但易黄变；脂肪族的贵，保光保色性好。户外钢结构首选脂肪族丙烯酸聚氨酯面漆。
• 氟碳涂料：耐候性之王，用在跨海大桥那种超级工程上。但价格也贵死，一般厂房真没必要。
• 水性工业涂料：这几年环保逼的，很多厂油改水。技术已经成熟很多了，不像前几年动不动闪锈。后面我会细说。

说实话，现在很多厂家为了卖货，搞出来一堆“改性”概念。什么环氧酯、丙烯酸改性醇酸…你一个不小心，花高价买了个四不像。最稳妥的方法：让供应商提供第三方权威检测报告，关键指标：盐雾小时、耐人工老化小时、耐酸碱指标——白纸黑字，比啥承诺都强。

问：水性工业涂料现在真的能用在重防腐上吗？会不会很容易生锈？

答：这个问题我被问了不下五十遍。五年前我可能会摇头，但现在，我可以负责任地说：能！尤其在钢结构、集装箱、轨道交通行业，水性涂料已经大面积铺开了。

早期水性涂料确实有致命伤：干燥慢、容易闪锈、附着力不稳。但现在的技术迭代太快了。比如水性环氧涂料，采用自乳化固化剂技术，解决了水与环氧的相溶性问题，配合专用的防闪锈剂，在自动喷涂线上表现相当稳定。还有水性无机富锌涂料，防腐机理和溶剂型一样，阴极保护效果很好。

当然了，水性涂料对施工环境要求更苛刻，温度低于5℃、湿度高于80%就别硬干了。另外，前期清洗设备也费劲——油性改水性，所有管路都得彻底冲洗，不然缩孔、针眼烦死你。但环保这关，除非你不在国内干了，不然迟早得转。现在VOCs排放标准那么严，好多园区直接不让溶剂型涂料进场。

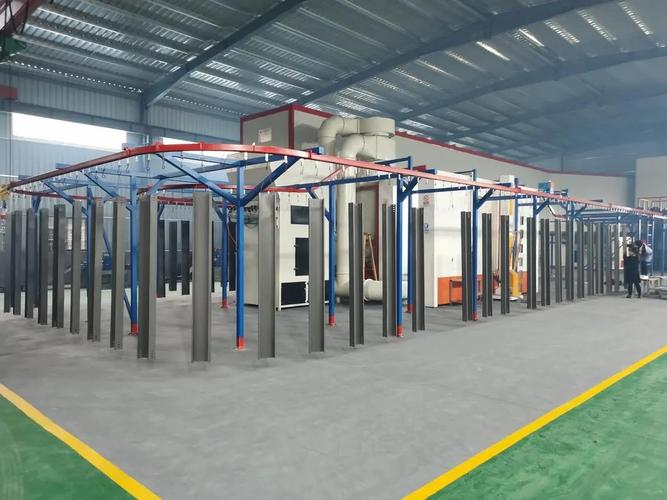

水性工业涂料集装箱喷涂生产线

问：我们厂在沿海，盐雾腐蚀特别严重，涂料体系到底怎么搭？有没有一劳永逸的方案？

答：一劳永逸？不可能的。朋友，工业防腐是持久战，没有万能药。但针对C5-M高腐蚀环境（海上平台、海边化工厂），行业里最经典的配套是：环氧富锌底漆+环氧云铁中间漆+脂肪族聚氨酯面漆。这“三件套”总膜厚干到300μm以上，耐盐雾轻轻松过2000小时。

如果预算充足，可以考虑升级：底漆用无机富锌（不导电耐高温更优），面漆用聚硅氧烷涂料。这玩意儿耐候性贼强，十五年实干案例摆在那儿。或者氟碳面漆，保光保色20年。但缺点也明显——聚硅氧烷施工对温湿度要求高，而且重涂间隔短，一旦错过时间就得拉毛处理，人工成本飙升。

还有一点，海边涂装切忌单道涂层过厚，否则溶剂截留导致起泡，这是无数血泪教训换来的。我们现在的做法是：严格控制每道干膜厚度，宁可多喷一道，也别图快。

最近有个新趋势，氧化聚合型防腐涂料，据说自修复微裂纹，在港口机械上试用效果不错，但长期数据还得观望。

施工！施工！施工！重要的事说三遍

前面聊的挺嗨，但如果忽视施工，前面全白搭。涂料行业有句话：“三分料，七分工”，一点不夸张。

就说前处理吧，除锈等级Sa2.5，看着简单，但很多包工队喷砂就是糊弄，锈没除干净，盐分、油污残留，涂层附着能好就怪了。还有粗糙度，大了小了都不行。环境因素更是坑：钢表面温度必须高于露点3℃以上，不然就结露。冬天很多抢工期的，早晨钢材表面一层水汽，直接往上喷漆，半年必脱落。

我见过最离谱的，工人为了好喷，私自往涂料里加稀释剂，比例根本乱来，导致遮盖力下降、流挂。所以现在我一定要求：现场必须配备湿膜卡、露点仪，每批次涂料留样，出了问题可追溯。管理不到位，再好的涂料也是废。

最后吐个槽，涂料桶上的“保质期”很多人不当回事。环氧类双组分一旦过了储存期，B组分固化剂可能吸潮失效，喷出来涂层软的像橡胶，或者干脆不干。血的教训啊。

这几年环保高压下，涂料行业洗牌剧烈，低VOC、高固体分、无溶剂、水性化、粉末涂料是明牌。作为用户，我们不必成为涂料专家，但至少得学会分辨哪些是忽悠，哪些是真技术。毕竟，设备是自家的，停产了，没人替你扛。
