我一朋友去年买了台激光焊接机，花了小二十万，结果半年不到就吃灰了。不是机器不好，是根本没用对地方。他说早知道就听我的，先拿试机材料跑一遍——可惜没听。现在那台机器挂在闲鱼上，描述写着‘几乎全新，只焊过三回’。看着都替他肉疼。

说实话，激光焊接这几年火得不像话。展会上十台设备八台带激光，销售吹得天花乱坠：深宽比大、变形小、速度快、无需后处理……但真落地到车间，问题一抓一把。比如有个做钣金的老板，买了台手持激光焊，兴冲冲想替代氩弧焊，结果发现对间隙要求严得要命，薄板一夹紧就错边，焊出来全是气孔，最后还得老师傅拿着氩弧焊枪收尾。他跟我吐槽：这玩意儿不是焊得好，是拍照发朋友圈好看。

激光焊接到底强在哪？几个让你不得不服的真实场景

我并不是要唱衰激光焊接。恰恰相反，在合适的场景下，它带来的碾压式优势让人惊叹。⏫ 比如动力电池的极耳焊接，铜铝异种金属，传统焊法几乎无解，激光却能瞬间熔接，热影响区窄到微米级——这直接决定了电池包会不会过热起火。还有汽车白车身的激光钎焊，那道银白色焊缝又直又亮，根本不用遮掩，美得跟艺术品一样。✅

我们做过一个医疗器械的项目，不锈钢薄壁管对接，壁厚0.15mm，要求内壁不能有任何氧化色。如果用TIG焊，就算高手也难免变色，得加保护气还要酸洗。但用纳秒脉冲激光，单脉冲能量几十焦耳，嗖的一下整圈焊缝就成型了，热输入低到离谱，内壁光亮如新。客户拿着样件去国外展会，老外追着问工艺参数。💡 这种时候你会觉得，这技术真牛，钱花得值。

动力电池激光焊接极耳微观组织图

不过话说回来，这些成功案例背后有个共同点：前期工艺开发砸了重金。不是随便拿台机器就能干。比如那个医疗管件，我们试了不下二十组离焦量、脉宽、频率组合，还加装了同轴吹气保护镜片，才稳定下来。换一个牌号的不锈钢，参数又得重新摸。激光焊接就是这么‘娇气’，它认材料、认装配、认环境——车间温度波动两三度，焦距就漂了。

QA：为什么别人的激光焊出来那么漂亮，我的全是飞溅？

问：我们买了台国产光纤激光器，功率够，但焊铝材时表面全是黑灰，飞溅还烫坏喷嘴，是不是设备不行？

答：大概率不是设备问题，是工艺没调对。铝对激光反射率高，尤其1μm波长，初始吸收率不到10%，你得先用高功率密度打破氧化膜形成匙孔，然后迅速降功率稳定熔池。还有保护气体——氩气纯度不够、角度偏差，都会造成飞溅。我见过一个案例，把侧吹改成环形同轴吹气，飞溅量直接下降70%。另外，喷嘴到工件距离每增加0.5mm，匙孔波动就剧烈一分，所以千万不要随便加高保护镜座。抬一毫米都不行。

一个被忽视的点：送丝。很多厂觉得激光自熔就行，但为了桥接间隙、补偿烧损，有时必须填丝。填丝速度、角度、送进位置，稍有偏差就顶丝或未融合。😤 这些都是经验堆出来的，厂家培训半天根本讲不透。

手持激光焊是神器还是智商税？

这两年手持激光焊接机卖疯了，广告铺天盖地：新手秒变老师傅，女工也能焊出镜面效果。真实情况呢？确实，它对操作技能要求比氩弧焊低得多，摆动功能一开，熔池铺展开来，外观很唬人。但问题在于，手持焊的焊接深度一致性极难控制——人手的抖动、移动速度变化，会让熔深忽大忽小。做装饰件没问题，承力结构你敢用吗？

有个做门窗的客户买了台，焊铝型材角码，速度是真快，但几个月后有工地投诉角码开裂。一查金相，根部未熔合，全凭表面那层熔敷金属撑着。原因？焊前没开坡口，激光束到不了根部，操作工又懒得填丝。这台机终究没省下人工，反而多了一道检验工序。

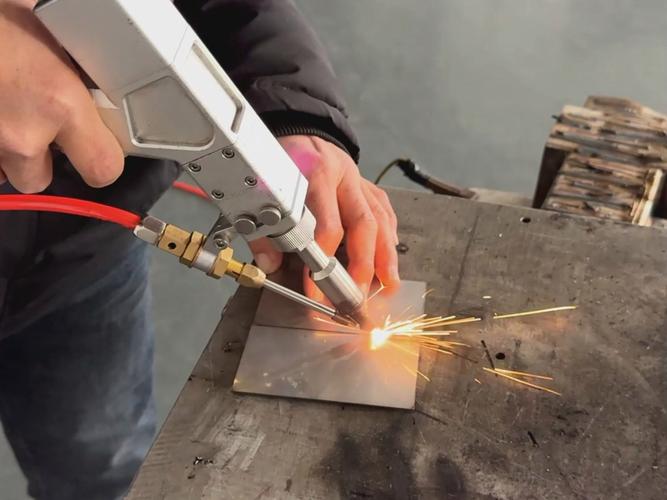

手持激光焊接不锈钢薄板现场操作图

所以我常跟人讲，手持焊就像电动螺丝刀——提高了效率，但别指望它替代扭矩扳手。关键焊缝，还是得上自动化专机，或者至少配上焊缝跟踪系统。

QA：想上自动化激光焊接，前期要准备多少预算和条件？

问：工厂打算升级自动化，针对现有产品做激光焊接工作站。除了买机器，还要投哪些隐形成本？

答：唉，这个问题问到点子上了。大多数人以为买个激光器、配个机器人就完事，结果后续投入远超预算。至少要考虑这几点：1) 工装夹具——激光对定位精度要求±0.05mm以内，旧工装往往差几倍，全得重做。2) 洁净压缩空气和冷却水——激光器和镜头对水、油、颗粒敏感，必须上冷干机和精密过滤器，否则保护镜片三天两头烧。3) 安全防护——激光防护房、光帘、专用吸尘器，这笔钱省不了，过不了环评。4) 打样验证费——产品切换一次参数可能调一两周，废掉的材料算过吗？还有眼睛——原厂培训通常不教激光安全，有工人被反射光灼伤视网膜的案例，圈里都知道。总之，硬件之外，至少再留30%-50%的预算做配套工程和工艺开发。

喔，还有电。一台4kW激光器峰值功率能跑到15kVA，你要看看车间变压器够不够。我们之前一个项目，就因为这个差点让整厂跳闸。

再说回技术。最近两年蓝光-红外复合激光在铜材焊接上表现亮眼。紫铜对红外光吸收率极低，蓝光却能高效耦合，用蓝光预加热再红外深熔，飞溅几乎为零，焊核致密得让工艺工程师直呼完美。❗ 不过成本嘛，蓝光模块比光纤激光贵三倍，维护更麻烦，目前只有汽车零部件大厂用得起。

还有个趋势不得不提——数字孪生在激光焊接中的应用。现在有些高端产线，能把每条焊缝的过程参数实时映射到虚拟模型，AI预测气孔和裂纹，提前报警。去年慕尼黑光博会看到某德系品牌展示，准确率声称92%。但国内中小厂多数觉得这是花里胡哨，还是习惯焊完取几个样切开看。这就是现实：技术的星辰大海，和车间里拧螺丝的日常，中间隔着巨大的鸿沟。

对了，别忘了环保。激光焊接虽然没有焊条烟尘，但金属蒸汽和臭氧仍要集中处理，不然车间闻着一股金属烧焦味，工人不干。我们给一个铝车厢焊装线的排风方案改了三次，才把PM2.5控制在标准内。哎，细节就是魔鬼。

最后说点心里话。我见过太多人把激光焊接当成万能钥匙，结果碰得头破血流。也见过真正用好的企业，把质量控制做到了六个西格玛。这门技术就像一匹烈马，你得了解它的脾气，摸清它的极限，才能让它替你驰骋。别信那些‘一键操作’的鬼话。焊工的手艺虽然可能被替代，但焊工的脑子——对材料、图纸、工艺的理解——永远不会过时。

如果你正在考虑买设备，我的建议：拿自己的产品去试焊，做破坏性测试，切开看熔深、看气孔、看鱼骨纹。数据摆在面前，再决定要不要签合同。别只看销售播放的演示视频，那都是最佳工况，不是你的工况。
