搞电池焊接的人，大概都经历过这种崩溃——铜箔、铝箔薄到透明，一碰就破，还要把它们跟厚极耳牢牢接在一起。激光？热影响区太大。电阻焊？压根不导电。愁啊。直到有一天，我蹲在产线边上看见超声波焊接机那头缓缓压下去，零点几秒，一声轻响，完了。剥开一看，熔接得密密实实。我当时心里就一句：这东西怎么没早点普及？

超声波金属焊接新能源汽车电池极耳

那玩意儿到底怎么焊的？

那玩意儿到底怎么焊的？ 说实话，原理说穿了也不复杂。电能送进换能器，压电陶瓷片一激，变幅杆放大振幅，焊头就嗡嗡振起来了。频率一般是20kHz或40kHz，振幅也就几十微米，但在接合面产生的应力足以让金属表面的氧化物膜瞬间破碎，露出纯金属，然后原子扩散——焊上了。没有熔化，所以不是冶金结合，更像是一种固相焊。不过话说回来，想想也挺神奇，就靠高频摩擦，铝和铜都能搞到一起，还特别结实。

但别被“超声波”仨字骗了。它跟医疗B超那完全是两码事。这里的超声波是能量载体，而且能量大得惊人。焊头设计稍有不对，或者参数没调好，分分钟把工件焊穿给你看。我早期调机时，就犯过傻：振幅设太高，变幅杆直接裂了……那声音，比指甲刮黑板还刺耳。

[IMG_KEYMARK: 超声波焊接换能器变幅杆内部结构]

为什么电池厂都在抢着上超声波？

为什么电池厂都在抢着上超声波？ 先看一个数据：一台主流方形铝壳电池的卷芯，正负极耳加起来最多要焊几十层箔材，层间厚度可能只有10微米。传统的焊接方法根本做不到可靠连接。而超声波焊接不仅能焊，焊点还小，电阻低，机械强度高，并且——重点来了——过程很短，热输入极小，隔膜不会被烫缩，安全风险骤降。这就是为什么自2020年以后，几乎所有动力电池的极耳焊接工艺都转向了超声波，从比亚迪刀片到特斯拉4680，都少不了它。

不过也不是没有槽点。超声波焊接对工件表面状态极其敏感。有次我试着一批铜箔，稍微氧化了点儿，焊出来的接头一拉就开，跟没焊似的。后来才明白，必须保持来料清洁，甚至有些厂家在线配置等离子清洗。

问：铜箔和铝箔能直接焊在一起吗？会不会形成脆性化合物？

答：能焊，而且实际电池里就是这么干的——铜箔配铜极耳，铝箔配铝极耳。异种材料如铜铝直接焊，确实会产生金属间化合物，但超声波焊接作用时间极短，温升一般不超过材料熔点的30%~50%，化合物层非常薄，不影响机械和电气性能。不过如果是铜铝直接焊接并且长期高温服役，就要小心了，可能会产生Kirkendall空洞，这时候需要优化参数，甚至加中间层。

问：我们厂想从电阻焊切到超声波焊接，主要注意啥？

答：别光看设备报价！关键在焊头和砧座的定制设计，这直接决定耦合效果。另外，气动加压的平稳性、底模的支撑刚性，还有最重要的——工艺窗口调试。强烈建议先拿真实工件到设备商那里打样，别怕折腾。对了，还要考虑声学系统的频率跟踪，现在好的设备都配有自动追频，否则批次稍微变一下，焊点一致性就垮了。

不止电池，这些地方也让超声波焊露了脸

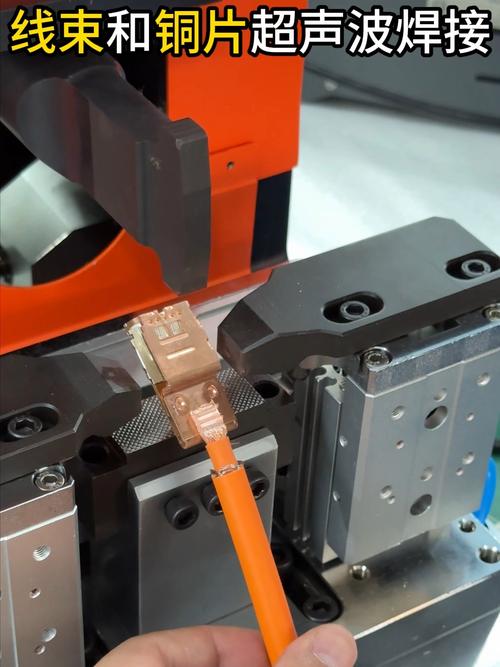

不止电池，这些地方也让超声波焊露了脸 线束端子、汽车仪表板、医用过滤器、无纺布面料……甚至你手机里的柔性电路板，都可能存在超声波焊接的痕迹。塑料焊接更是另一个大世界，热塑性材料被高频振动摩擦生热熔合，效率高到离谱。但最让我服气的还是它在金属焊接上的能耐——尤其是薄板和异种金属的组合，市面上几乎找不到替代工艺。💡

最近两年国内设备进步很快。以前进口设备一条焊接产线随随便便上百万，现在国产的头部玩家像骄成、新栋力，已经能把40kHz的金属焊机做到很稳，价格却砍下来一截。这对中小电池厂来说就是福音啊！不过，软件算法和声学系统寿命仍需追赶，尤其在大功率连续焊接工况下，换能器发热问题还挺头疼。

最后聊个趋势：全极耳圆柱电池的集流盘焊接，正在把超声波卷出新高度。因为集流盘特别薄，还带复杂的突刺结构，焊头要同时保证多点均匀压紧，难度极大。据说已经有设备商在尝试用伺服压力闭环控制替代气动，实现压力-振幅-时间三维工艺控制。我挺看好的，一旦突破，圆柱电池的良率还能往上拉一截。❗

所以别再把超声波焊接当成一门简单的“压紧+发振”手艺了。它正在变成一门精密科学。而我，还在跟那个裂过的变幅杆较劲——偶尔还是会裂，但裂得越来越明白了。
