过盈连接盲区：为什么你算对了公式，装配还是崩了？

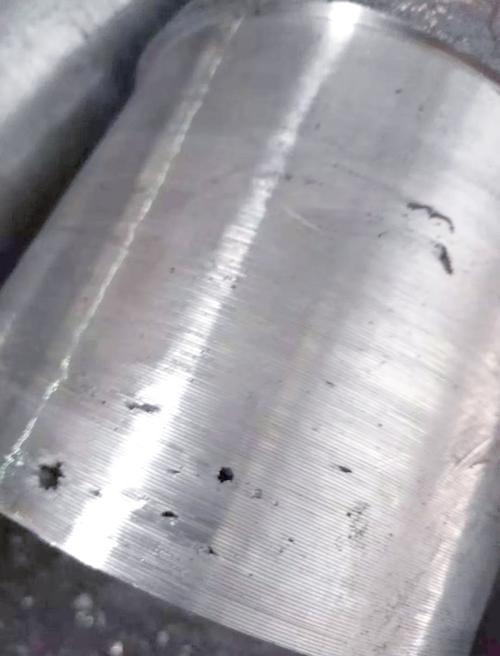

过盈配合传动轴配合面拉伤失效案例
过盈连接的力学本质
过盈连接的力学本质
很多人一提起过盈连接，脑子里只有公差表中的H7/s6。说实话，这远远不够。圆柱面过盈连接的承载能力，取决于配合面间的结合压力，而这个压力又跟实际过盈量、弹性模量、甚至表面粗糙度纠缠在一起。最大过盈量和最小过盈量之间，差的那几微米，可能就决定了是打滑还是崩裂。
你有没有想过，为什么圆锥面过盈连接在轧机、船舶尾轴这些重型设备里更吃香？——因为它的过盈量可调啊。通过轴向位移就能精确控制结合压力，拆装也方便，不像圆柱面那样，拆两次配合面就松了。不过，圆锥面的加工要求高，配对研磨，成本也就上去了。
问：圆锥面过盈连接和圆柱面到底有什么本质区别？
答：简单说，一个靠锥度自锁，一个靠尺寸干涉。圆锥面的配合，过盈量是随着轴向压入距离线性增加的，你可以通过控制压入行程来精确控制预紧力。适合经常拆装的场合，比如万向节的叉头。圆柱面的过盈量是固定的，设计时只能选一个公差带，一旦加工超差或工况变化，没有调整余地。然而，圆柱面加工和检测相对简单——所以还是要看具体的应用场景。
温差装配的‘坑’
💡 热装，也叫红套，可能是过盈连接装配最常用的“讨巧”办法了。一个大齿轮，用天然气加热到200℃，内孔胀大，把轴轻松塞进去，冷却后抱死。看起来很美，对吧？但是，坑就坑在温度场的均匀性上。你能保证整个轮毂内外温度一致吗？局部过热导致材料软化，或者加热速度太快，产生热应力裂纹——这些在后续探伤中经常发现。

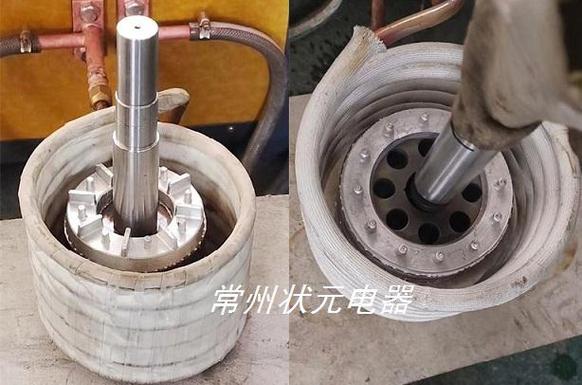

大型电机转子红套加热装配过程
冷装同样有雷。液氮能把轴径缩个几十丝，装起来毫不费力。可有些材料，比如某些高碳钢，在零下196℃会变脆，一敲就碎。去年有个项目，用了冷装，结果存放时不小心磕了一下，轴肩直接崩掉一块——几十万当废铁卖了。
问：什么时候用热装，什么时候用冷装？
答：看尺寸和现场条件。如果包容件足够大，加热起来方便（比如用感应加热或烘箱），就热装；如果被包容件比较小，液氮好找，冷装更省事。但是一定要对照材料手册，避开脆性转变温度。另外，成本上，加热比液氮便宜不少，特别是大批量生产时。所以一般原则：能热不冷，除非结构限制必须冷装。

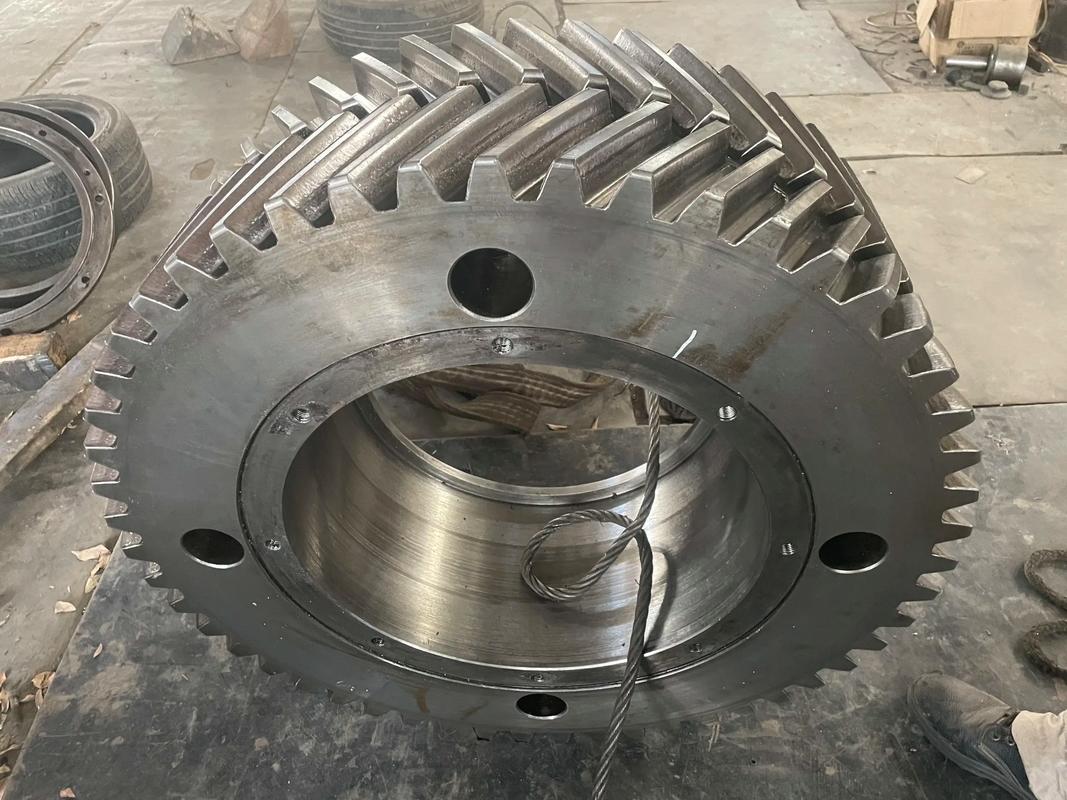

当齿轮内孔开裂之后
当齿轮内孔开裂之后
回到开头那个传动轴的案例。裂纹分析显示，根源是微动疲劳。齿轮承受的不仅是扭矩，还有弯矩和径向振动。配合面在交变载荷下发生微小滑移，产生氧化物磨屑，这些磨屑像砂纸一样磨损表面，形成应力集中点。最初的过盈量是按纯扭矩算的，没考虑弯矩！理论上传递扭矩足够，但微动损伤积累到一定程度，萌生裂纹，最终在一次过载中断裂。
解决措施不是简单加大过盈量——那样可能让包容件应力过大。我们后来改用了圆锥面过盈连接，并通过有限元优化了倒角形状。另外，在配合面涂覆了二硫化钼涂层，降低摩擦系数，提高抗微动性能。装配时，严格控制轴向压入位移，确保结合压力在设计范围内。这个改动，让故障率降到了零。
✅ 设计过盈连接，千万别只盯着那个最大过盈量、最小过盈量的计算公式。材料批次差异、热处理变形、表面微观形貌、甚至润滑剂的类型，都会让实际效果千差万别。多下车间，看看真实零件长什么样，听听装配师傅的抱怨——那里面藏着书本上没有的学问。
