旋压，不只是“转一转”那么简单

很多人一提到旋压，脑子里蹦出的画面就是...一个铁疙瘩在车床似的设备上转着圈，然后被挤压成型。说实话，这种理解太粗糙了。

我这几年跑了不下二十家做旋压的工厂，有专门给航天做薄壁件的，也有闷头搞汽车轮毂的——发现一个很有意思的现象：同样的设备，同样的材料，老师傅一上手，成品率能高出30%。这里头的门道，根本不是靠自动化程序能完全复制的。

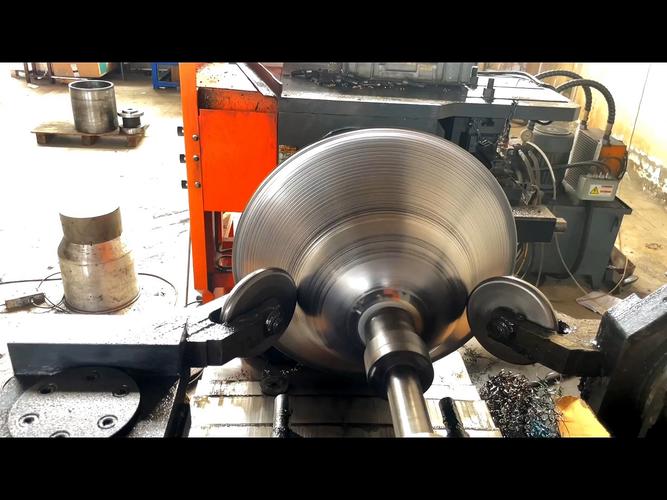

旋压的本质是“旋转”和“挤压”的协同——金属坯料跟着芯模转，旋轮沿着预设路径施加压力，让材料逐点发生塑性变形。听起来简单吧？但真正的难点在于“逐点”二字。 变形区就那么一小块，力怎么控制，进给速率和旋转速度怎么匹配，冷却不及时会不会氧化...全是坑。去年我在宁波一家厂里，亲眼见到他们试制一种镍基高温合金的锥形件，旋压到一半就因为应力集中裂开了——材料废了不说，芯模都刮花了。老板当时脸都绿了。

那些年我们踩过的旋压“坑”

问：都2025年了，旋压工艺最大的挑战究竟在哪儿？

答：根本不是设备精度不够——现在五轴联动数控旋压机的重复定位精度能做到±0.01mm，够牛了吧？真正的瓶颈是材料流动性的不可预测和工艺数据库的匮乏。 比如钛合金，热旋压时温度窗口窄得要命，高一点表层氧化，低一点就会开裂。再有就是回弹量，仿真软件模拟出来的数据和实际往往差个百分之十几，全靠有经验的师傅一句“这料得旋两遍，中间退一次火”来搞定。这种隐性知识，机器学不来。💡

问：那是不是意味着旋压永远摆脱不了“手艺活”的属性？

答：倒也不是。最近两年，数字孪生和在线监测开始真正落地了。 我印象很深，上海有一家做航空发动机环形件的企业，上了套激光实时测厚系统，旋压过程中厚度变化直接反馈到控制系统，自动修正旋轮轨迹。成品壁厚公差从±0.1mm直接压缩到±0.03mm。不过这玩意儿投入太大，中小厂只能干瞪眼。❗所以你看，行业冰火两重天。

旋压的“逆袭”：从轮毂跨到氢能源

如果还觉得旋压只是做做锅碗瓢盆、汽车轮毂之类的低端活，那你可就严重低估它的潜力了。

近一两年，特别是随着氢能源储运需求爆发，旋压突然成了“网红”工艺。为啥？高压储氢罐内胆需要整体无焊缝的铝内衬或塑料内衬，而旋压能直接做出超长无缝管坯，成本比冲压焊接低一截，可靠性还更高。✅ 还有医疗器械——人工关节的钛合金臼杯，用旋压成形后，金相组织更致密，疲劳寿命比铸造件强太多。

不过话说回来，旋压也不是万能药。有个朋友跳槽去搞固态电池壳体，拿着旋压样品去推销，结果对方说内表面粗糙度不达标，最后还是选了冷挤压。他跟我吐槽：“明明旋压能更薄更轻，偏偏卡在表面那微米级的纹路上……” 这事让我挺感慨——技术边界永远在跟应用场景磨。

说到具体数据，国际上看，德国Leifeld已经能把壁厚0.1mm的钛合金旋压件稳定量产——这个厚度，差不多一张打印纸。国内呢？差距还是在一致性上。批量生产时第一个和第一百个的偏差波动，有时让人挠头。但这并不妨碍我坚定看好旋压，因为它的材料利用率（经常超过90%）在当下这个强调ESG的时代实在太香了。

最后扯两句“人”的事。现在会玩旋压的年轻人越来越少了。 数控编程那些大学毕业的能搞，但一到工艺参数调试，没个三五年实操根本摸不着北。去年去某职校看他们的旋压培训，居然还在用分体式旋压机教学，跟企业脱节严重。哎，人才断层，比技术断层更可怕。

说到底，旋压这门手艺，古老吗？古老。但它的生命力，正以你想象不到的方式在新能源、空天、医疗这些尖端领域重新燃烧。下次再见到一个亮闪闪的旋压件，不妨多看一眼——那上面凝结的可不光是金属的流动，还有一整个产业链的挣扎与智慧。
