烧结这件“简单”事儿,藏着多少门道?
做粉末冶金的,谁没在烧结炉前焦躁过?温度曲线一飘,整炉零件就废了——那种感觉,简直想把热电偶拔出来重插十遍。说实话,我当初带徒弟,头三天就只让他盯温度记录仪,别的啥都别干。结果他还是把一炉铁基齿轮给烧成了“月球表面”。后来我才明白,烧结这事儿,根本不是把压坯往炉子里一丢那么简单。
粉末冶金烧结炉内部温度分布热成像
温度:你以为的“恒温”,其实全是套路
很多人有一个误区,觉得炉子显示1200℃,零件就真的在1200℃里待着。喂,热电偶才多大点儿?它测的是炉膛气氛温度,不是零件实际温度。尤其厚壁件,心部升温能滞后半小时。我见过最离谱的案例:某厂做大型铜基含油轴承,外径都开始液相烧结了,芯部还在固相扩散阶段,出来全是裂纹。后来怎么解决的?分段保温,在关键温度点加长到离谱的45分钟,让温度梯度平缓下来。多花了电费,但废品率从17%降到2%。值不值?
当然,也不是说温度越高越好。过高了,晶粒长大、过烧、甚至局部熔化,那叫一个惨。尤其铁铜合金,铜一熔化,沿晶界渗进去,零件肿胀变形,跟发面馒头似的。记得有次调试Fe-Cu-C配方,1150℃出来尺寸全超差,降到1120℃立马乖了。就这30℃,是无数炉子喂出来的经验。
气氛:看不见的杀手,也是最廉价的优化点
聊烧结如果不聊气氛,等于聊做菜不聊火候。吸热性气氛、放热性气氛、分解氨、纯氢、真空……选哪个?不少小厂图省事,用瓶装氮氢混合气,流量拧到最大,以为气氛足足的就万事大吉。天真。流量大不代表气氛均匀,炉膛死角可能是还原性不足,导致零件局部氧化变黑。你打开炉门一看,嘿,同一托盘上,有的亮闪闪,有的灰扑扑——学名叫“氧化色差”,其实就是气氛流动设计的问题。
我个人的偏好?如果产品公差严,优先考虑真空烧结。少了气氛干扰,尺寸一致性明显高一个档次。但真空炉贵啊,维护也麻烦。所以大部分厂还是网带炉走起。这时就要玩一点小技巧:在进料口加个气氛导流板,用耐热钢做个简易的整流装置,成本两百块,效果立竿见影。不信你试试。
烧结零件表面氧化与正常对比
问:分解氨气氛到底安不安全?听说容易爆炸?
答:怕爆炸就别干这行——开个玩笑。分解氨确实有风险,主要是氢气含量高。但工业上用了几十年,安全规程已经很成熟了。关键在于防回火和泄漏监测。现在好点的炉子都有火焰阻火器和氢气浓度报警,定期检查就行。还有,操作工一定要培训,别在炉子旁边抽烟……我真见过,吓得我一脚踹飞了他的打火机。
粘结剂脱除:被低估的步骤,脏活里的大学问
湿压成型的零件,烧结前要脱蜡或脱脂。这一步如果不彻底,残留碳化物会影响烧结颈形成,而且废气管道容易堵。我上个月刚帮一个做MIM的厂解决脱脂问题,他们的炉子每两周就要清一次管道,惨不忍睹。后来改用阶梯式脱脂温度曲线,加了一段低温慢速升温段,让粘结剂充分裂解逸出,管道堵塞周期延到两个月。还有个小窍门:在脱脂段末端引入微量空气,让残余碳烧掉,能降低后续烧结时的渗碳风险。
问:烧结后硬度偏低,除了温度不够,还可能是什么原因?
答:问得好。常见原因三个:一是冷却速度太慢,铁基材料要获得马氏体,必须快冷,但很多网带炉冷却段设计保守;二是碳势控制不好,合金元素氧化了,比如铬、锰容易形成氧化物;三是烧结密度压根没达标,压坯就没压好。我一般先看金相,如果是珠光体+铁素体,硬度低那是冷却速度的锅;如果孔隙多且大,那得找成形工序算账。
新工艺:放电等离子烧结(SPS)到底香不香?

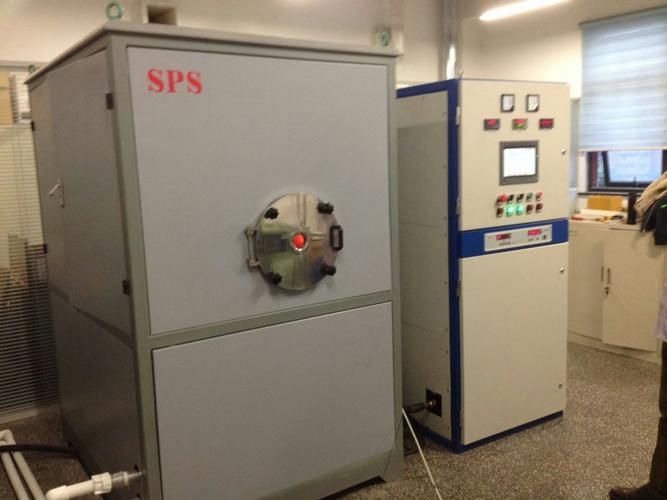

新工艺:放电等离子烧结(SPS)到底香不香?
最近几年SPS挺火,高校论文一大堆。原理是用脉冲电流直接加热模具和粉末,升温极快,几分钟就能完成烧结。做纳米材料、梯度材料确实有优势。但工业落地?目前还是贵。模具消耗大,单件成本高,做不了大批量。不过有些硬质合金刀片厂开始用了,因为能把晶粒度控制在0.2微米以下,切削性能直接跨代。我预测,未来五年,微小型精密零件会是SPS的天下。但普通结构件,传统烧结还是主流,别急着跟风。
说到跟风,我想起一个反面教材:有家企业看别人搞微波烧结,自己也上,结果把金属粉末放在微波腔里,差点把炉子烧了——金属反射微波,打火啊兄弟!基础理论都没吃透就上设备,只能说钱多。
烧结是个系统工程,牵一发动全身。今天聊的只是冰山一角。那些说烧结工艺已过时的,怕是没在车间熬过夜。每次从炉子里取出合格的零件,在灯光下看那均匀的金属光泽,我还是会觉得:这玩意儿,真他娘的艺术。
