去年年底，老客户张工急吼吼打电话：“新买的气氛炉漏气，做的渗碳件全报废了！”我过去一瞧，炉门密封面就一根石棉绳，压紧全靠手轮。这炉子买的时候吹得天花乱坠，什么“进口技术”“军工品质”，结果连个密封的铜垫片都舍不得用。张工懊恼得直拍桌子，二十多万打了水漂。这事儿让我特别想写一写气氛炉选型那些坑，多少工程师在这上面交过学费。

气氛炉到底是个什么东西？

别笑，真有人以为就是个能通保护气体的烤箱。气氛炉的核心在于气体环境的精确控制，包括气氛成分、碳势、氧分压，以及炉内压力的稳定。零件在高温下对氧化、脱碳极其敏感，比如轴承钢淬火，表面脱碳层超过0.1mm，疲劳寿命直接腰斩。所以，从实验室的小型管式炉到工厂的网带炉、推杆炉，都得把气氛玩明白。

常见的保护气氛有氮气、氩气、氢气，活性气氛如渗碳用的甲醇+丙酮裂解气。选哪种，取决于工艺温度、材料和处理目的。举个例子：做铜合金退火，用氮气就行，便宜；但做钛合金固溶处理，必须用高纯氩气，因为钛在600℃以上就开始吸氮气了，脆得一塌糊涂。这小知识，很多钛合金加工厂栽过跟头。

钛合金零件在气氛炉中热处理场景

选型三大坑，踩中一个损失惨重

选型三大坑，踩中一个损失惨重

坑一：温度均匀性虚标。 销售拍胸脯说±5℃，实际上有效工作区往往只有炉膛中间那么一小块。你去测九个点，边角可能差到了±15℃。尤其是那些用便宜热电偶+简单位式控制的炉子，温度曲线像心电图。怎么办？签合同时明确写：按GB/T 9452-2012标准做九点测温，验收以满载测试为准，别信空炉数据。

坑二：密封结构设计。 气氛炉的密封不是靠门关闭那一下子。好的炉子会用砂封、油封、或者充气密封圈，高温段甚至用金属波纹管。有些炉子炉门铰链用几个月就变形，门缝能塞进指甲。还有个细节：排气口必须设置水封或阻火器，不然回火危险。别觉得是小事，去年化工厂的氢气炉子就是因为阻火器被取消，炸飞了屋顶。

坑三：气路控制只看流量计。 流量计给你看着好像气进去了，可炉子里实际压力呢？负压状态下空气倒灌，氧含量瞬间爆表。所以必须要有压力传感器和电子背压阀闭环调节，维持微正压（通常50-200Pa）。有的厂家为了省钱，只给个浮子流量计，炉压全靠排气管高低差来调，碰上气压波动就完蛋。

一些日常维护的血泪经验

一些日常维护的血泪经验

气氛炉出问题，一半是维护跟不上。说几个容易被忽视的点：

• 氧探头别等报警再换。 氧探头寿命一般2-3年，但气氛含硫或碳黑严重时，半年就中毒。定期校准，看到内阻超过50kΩ赶紧换，不然工艺瞎了。
• 炉膛清扫别用湿抹布。 高温炉衬最怕急冷，有些操作工刚停炉还没凉透，就拿湿布擦碳黑，耐火砖瞬间炸裂。用吸尘器吸，或等凉透干擦。
• 检查循环风扇振动。 振动大会导致风扇轴和密封处磨损，漏气不说，还可能断叶片。每季度停机时，手动盘车感觉轴承间隙。

QA：真实问题，直接回答

QA：真实问题，直接回答

问：买气氛炉，进口一定比国产好？
答：真不一定。某些德国牌子确实控温准、炉衬寿命长，但价格贵三倍，而且售后响应慢。国产如北京神雾、广东世创等，做了很多年，配套服务完善。关键看你的工艺精度要求。如果是做航空件，要Nadcap认证，可能必须选进口；普通汽车零部件，国产绝对够用，余下预算投在氮气站和制氢机上，比啥都强。

问：实验室用的小型管式气氛炉，怎么避免样品氧化？
答：很多学生就是把样品丢进管里，通半小时气就开始升温。这样不行！必须抽真空清洗多次，或者长时间大流量置换，直到检测尾气氧含量≤10ppm。还有，法兰接头处记得涂高真空硅脂，否则微漏气你根本察觉不到。我们实验室有一次石英管微裂缝，漏气到硅钼棒都烧了，惨痛教训。

智能化是趋势，但别被忽悠

现在连气氛炉都开始搞物联网了，远程监控碳势、手机App调温。确实方便，可有些功能纯属鸡肋。比如“智能工艺库”，就是把几组参数存一下，自己不会优化，还得靠人摸索。真正接地气的升级是哪些？自动炉压跟踪系统，根据装炉量自动调节进排气，省气又稳定；加热元件断线预警，避免一相断路导致温度偏斜。至于大屏触控，说实话，现场工人戴手套根本没法准确点，不如物理旋钮来得直接。

最近接触一家做粉末注射成型（MIM）的厂，他们的脱脂烧结一体炉把催化脱脂和气氛保护烧结串联，取消了中间转移，良率提高5%。这种工艺集成才是方向，而不是单纯的联网加屏。

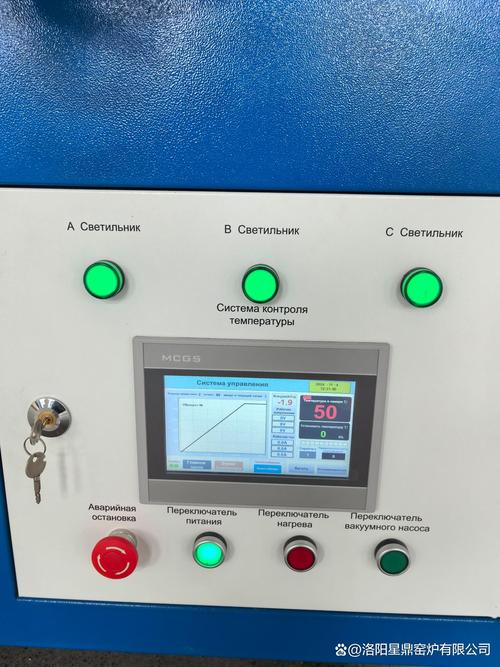

气氛炉人机界面触摸屏操作

说了这么多，无非是想提醒同行：气氛炉是热处理的核心装备，选型时多问几个为什么，去用户现场看看，听听操作工骂了什么。技术参数可以美化，但车间里的油泥味和噪音不会骗人。我见过太多方案报告写得完美，最后炉子闲置吃灰的案例。经验这东西，都是亏吃出来的，但愿我这篇文字，能让你少吃点亏。
