上周去客户工厂，一进门就听见车间主任在骂人——新买的真空炉，又出幺蛾子了。

工件表面发蓝！发蓝啊朋友们，明明抽到了10的负三次方帕，加热一上来，还是氧化了。这炉子，简直薛定谔的真空。

说实话，玩真空炉这么多年，这种翻车现场我见太多了。不是设备不行，是太多人根本没搞懂真空炉的脾气。它不像气氛炉那么皮实，有点水汽有点漏气都能凑合，真空炉精致着呢，你糊弄它，它立马死给你看。

真空炉，贵在哪？

一套像样的真空炉，轻则几十万，重则几百万。凭什么？就凭它能给你光亮淬火、无氧化钎焊、真空烧结这些绝活儿。航空航天、医疗器械、精密模具……但凡零件带点高附加值，离了真空炉真不行。但买回来当摆设的，也不少。

记得有一回，某模具厂老板拍桌子：我这炉子抽真空抽俩钟头，极限真空就是下不去！我过去一查，密封圈上沾着切削液残留，都干了。橡胶圈膨胀、老化，微漏气。他以为真空泵不行，又是换油又是换泵芯，折腾大几千。其实就清洁一个密封面的事。你说冤不冤？

真空炉密封圈清洁维护现场

漏气是最大的敌人。氧、水蒸气，哪怕极微量，高温下都是工件杀手。所以冷态检漏这事儿，我天天唠叨：压升率测试必须定期做！国标GB/T 10066 有规定，但很多厂，炉子一忙起来，半年不做一次。

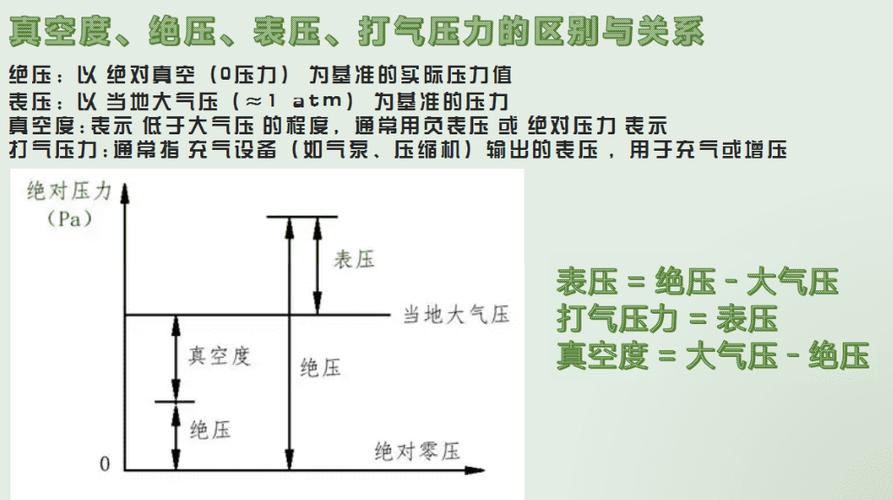

真空度与温度，微妙的平衡

真空度与温度，微妙的平衡

有人觉得，真空度越高越好。错！

一定温度下，合金元素会挥发——铬、锰、锌……真空度太高，反而加剧元素贫化。比如处理高速钢，1250℃以上，真空度如果低于1帕，表面铬含量可能掉三分之一。你说这刀还怎么用？所以工艺上有个词叫分压控制，回充高纯氮气或氩气，把真空度调到一个合适区间。这叫本事。

问：那为啥有的工艺还要求高真空呢？比如钛合金。

答：问得好。钛在高温下跟氧、氮亲和力极强，别说漏气，一点点分压都可能让表面产生α相层，后续加工就废了。所以钛合金固溶，通常真空度要优于10的负三次帕，甚至上扩散泵。但也要看材料厚度和装炉量——薄壁件升温快，时间短，风险低一些；大厚件，高温段待得久，就得严控。

早些年我犯过轴：给一批镍基高温合金做固溶，仗着炉子极限真空好，啥分压都没加。结果出炉后发现表面轻微毛毛糙糙，做电镜一看，表层几微米的γ‘相没了。全报废。那感觉……欲哭无泪。

加热与冷却，按秒掐的节奏

真空炉加热靠辐射，低温段传热效率低得要命。600℃以下，工件升温慢得像蜗牛。所以常规做法是对流加热——充个几百帕的纯氮，开启风扇，靠气体对流把温度均匀地鼓上去了，再抽回高真空继续升温。别小看这一步，能省你三分之一时间。

冷却更刺激。气淬，压力从2Bar到20Bar都有，喷嘴设计、气流方向直接影响工件畸变。淬火时那动静，像飞机起飞，厂房里说话都得靠吼。有次给一批薄板模具做气淬，出炉发现有的弯了，有的扭了。查半天，毛病出在料筐——装炉方式不对，遮蔽了气流。改了一下支撑点，立刻板板正正。

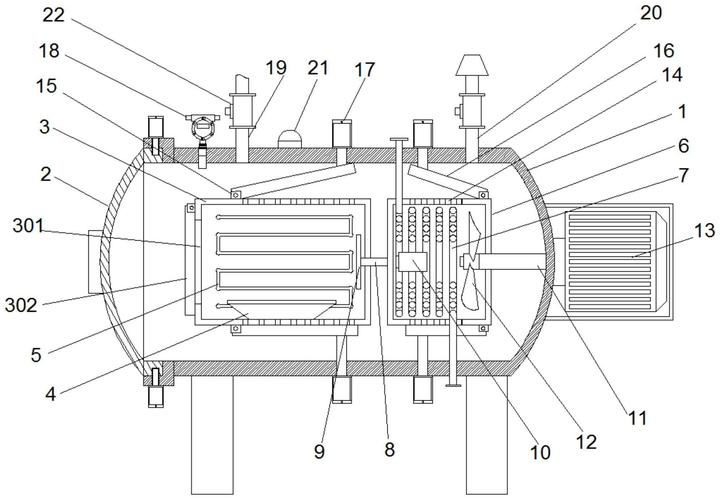

真空炉气淬冷却风嘴设计图

问：油淬好还是气淬好？

答：看材料和要求。油淬冷却快，但清洁度是硬伤，还有油烟、安全风险。气淬干净，可控，变形小，越来越主流。不过高速钢、热作模具钢，有时还得上油淬，因为冷速要求摆在那里。现在也有双室炉、多室炉，一室油淬一室气淬，灵活，就是贵。

记住了，真空热处理这行，工艺参数是灵魂。加热速度、保温时间、冷却速率、真空度曲线……每一环都得心里有数。抄别人的工艺？大概率完蛋。炉型不一样、热电偶位置不一样、甚至热电偶保护管材料都可能影响测温。所以我总说，每台真空炉都有自己的脾气，你得跟它处，用心处。

最后唠叨几句维护。电极、绝缘件、热电偶、真空规管……这些都是易损件。电极绝缘下降会导致放电打弧，热电偶不准会让你工艺跑偏。真空规管？有的厂用到报废都不校准，显示的真空度自己哄自己。还有气体管路，要定期捡漏，别等工件出问题了再手忙脚乱。

玩好真空炉，跟养个精密仪器也差不多——细心、较真、别偷懒。它不是神仙，但也绝不是坑货。你尊重它，它就给你漂亮活儿。
