干了快二十年连铸，说实话，现在看到红彤彤的铸坯从拉矫机里钻出来，心里还是会咯噔一下——怕裂纹，怕缩孔，怕那该死的中心偏析在轧钢时突然给你颜色看。连铸这玩意儿，有点像煮饭，火候、水、搅拌，缺一不可，稍微哪个参数飘了，整炉钢水就废了，那种砸锅的感觉，你懂吧？

结晶器振动：那个让人又爱又恨的“哆嗦”

结晶器是连铸的心脏，这谁都知道。但振动——那个高频的、几乎像帕金森一样的哆嗦——却是很多现场工程师永远的痛。振动不到位，坯壳撕裂；振动太猛，振动痕深得像马里亚纳海沟，轧制时一压就裂。

我记得十年前在某个特钢厂调板坯连铸机，振动油缸的伺服阀总是滞后，快台慢台曲线根本对不上。厂长急得跳脚，因为那批钢板是供给核电的，不允许有任何表面缺陷。最后怎么着？我们把控制模型推倒重写，加入了非正弦振动参数，才把振动痕深度从0.8mm降到了0.3mm以下。代价是熬了三个通宵，喝了无数罐红牛。

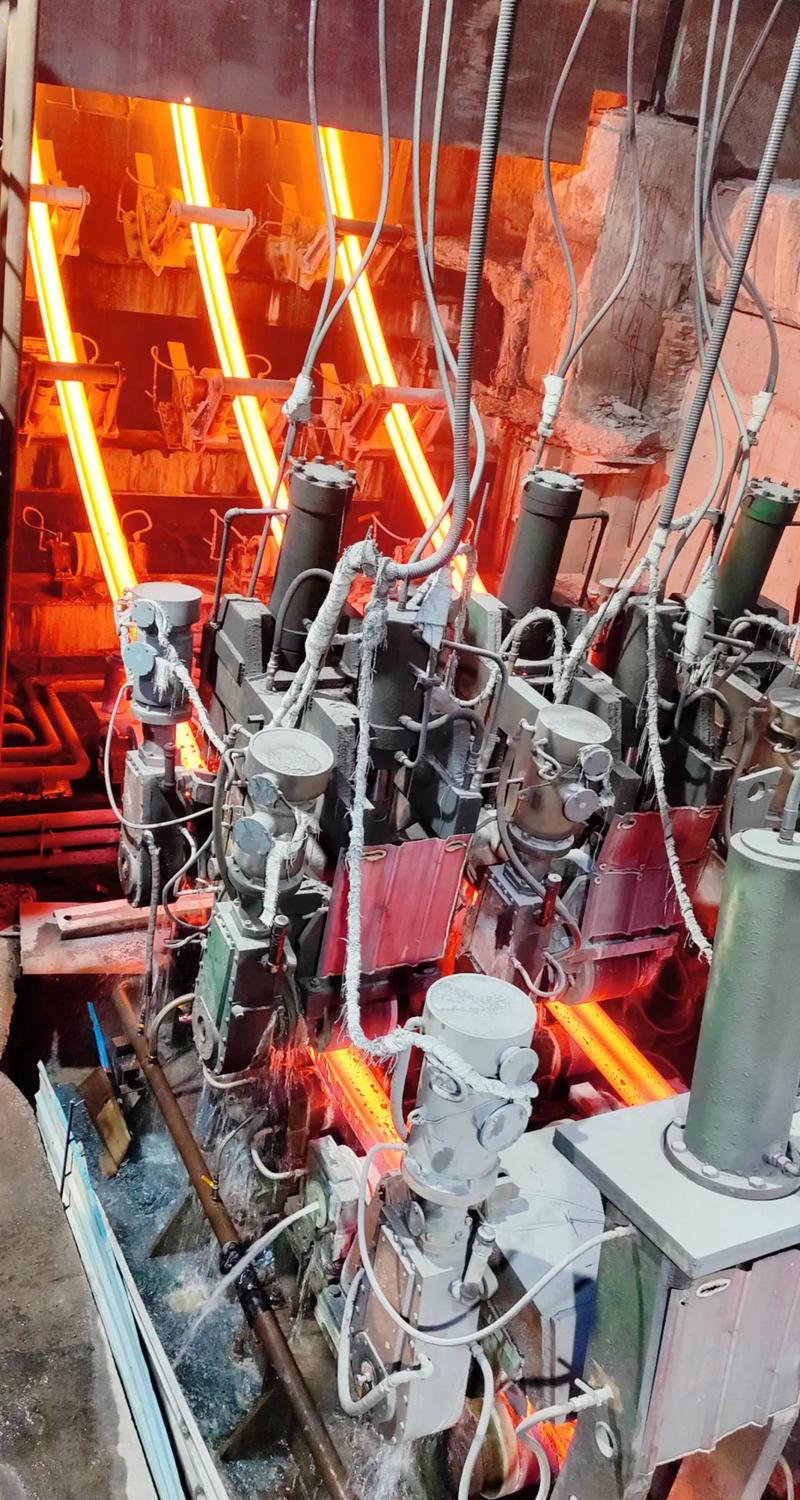

板坯连铸机结晶器振动装置近景

非正弦振动就是给结晶器一个不对称的速度波形，上振快下振慢，让坯壳有更多时间愈合。现在的液压振动，行程精度能做到±0.1mm，但前提是伺服系统得跟得上。我见过有的厂贪便宜买二手振动台，结果液压油清洁度NAS 9级，阀芯卡得邦邦硬，那振动曲线就像心电图报废了，惨不忍睹。

二次冷却：不是喷水这么简单

很多人以为二次冷却就是拿水哗哗浇，降温嘛。错！大错特错。二冷水量分布、喷嘴选型、雾化效果，直接决定了铸坯的等轴晶率、中心疏松等级。气水雾化喷嘴现在几乎成了标配，但水压、气压稍微波动，冷却就不均匀，铸坯一出扇形段，侧面就能看出明显的回温发黑。

我最烦那种“差不多先生”，喷嘴堵了三分之一，还说“不影响大局”。拜托，水流密度差10%，铸坯表面温度起伏能超过150℃，这么大的热应力，内部裂纹不找你找谁？

现在流行用动态二冷控制，就是根据拉速、过热度实时调整每个回路的冷却水量。我们在一条大方坯连铸机上用了SMS的Dynacs系统，确实有效，中心偏析指数从1.5降到了1.1。但前提是你的温度测量和模型得准。说实话，红外测温仪在雾气里经常瞎飘，我们最后加了个视觉识别校正模块，才算稳住了。连铸自动化不是买个软件就完了，是一堆传感器的硬仗。

连铸二次冷却气水雾化喷嘴喷射

QA：一线连铸操作员的灵魂拷问

QA：一线连铸操作员的灵魂拷问

问：连铸坯经常出现角部横裂纹，磨了还有，快疯了，怎么破？

答：角部横裂十有八九跟结晶器锥度、二冷边部过冷有关。先查铜管锥度是不是太小，导致角部气隙过大，传热差，坯壳薄。然后看二冷区，是不是角部喷嘴太猛，造成边角温度过低，进入矫直区时正好掉进脆性区（700-900℃）。简单说，锥度加大一点，角部水量减一点，再不行就提高矫直温度。别听那些卖保护渣的推销什么万能渣，渣子好不如设备调得好。

问：为什么有的连铸机拉出来的方坯中心缩孔特别严重？用过电磁搅拌也改善不大。

答：中心缩孔本质是凝固末端补缩不足。用了电磁搅拌（M-EMS）还缩，八成是安装位置不对，或者搅拌强度不够。搅拌器得放在柱状晶向等轴晶转变区域，也就是液相穴大约50%-60%的位置。放太前，对流把枝晶打碎反而更严重；放太后，等轴晶都长死了，搅个寂寞。另外，轻压下技术了解一下？就算有电磁搅拌，没有机械轻压下压合缩孔，效果肯定打折扣。我们当时也是被折磨了半年，最后把辊子开口度重新标定、压下区间调整到糊状区前沿，才彻底根治。

电磁搅拌与轻压下：连铸的黄金搭档

电磁搅拌与轻压下：连铸的黄金搭档

关于连铸电磁搅拌，说真的，国内90%的厂还停留在“我有就完事儿了”的阶段。搅拌器参数抄人家工艺卡，也不问钢种、断面、拉速。一个做轴承钢的朋友，非要用rotating搅拌，结果白亮带严重得要命。后来改成spiral搅拌，白亮带立马减轻。所以，没有万能的搅拌模式，只有匹配你钢病的神器。

轻压下更是。辊式轻压下吧，我见过把铸坯压裂的——压下量太大，力反馈失灵。现在有动态轻压下，根据实时凝固末端位置动态调整压下区间，那就聪明多了。但再聪明，你的辊子轴承坏了一两个，照样给你来个偏压，中心偏析卷土重来。所以，连铸这行，说到底还是设备维护，维护，维护！重要的事情说三遍。

唉，扯远了。其实每次讲到这些，我都想起刚入行时师傅说的：连铸就是把钢水伺候好了，别让它受委屈。你照顾好它的冷却、搅拌、压下，它就还你一支好坯。不然，它脾气大着呢。

连铸未来的想象：数字孪生与无人平台

连铸未来的想象：数字孪生与无人平台

现在工业4.0吹得震天响，连铸这块也纷纷上什么连铸数字孪生、AI质检。我在德国某厂参观时，看到一台双流板坯连铸机，整个操作室就一个半人——那半个人是隔壁轧钢的，偶尔过来瞄一眼。铸坯表面缺陷、纵裂、结疤，全由深度学习视觉系统自动标记，准确率99.5%。当时心里五味杂陈，感觉我们这代老法师很快要被淘汰了。

但话说回来，数字孪生不是请客吃饭，你得有海量准确的历史数据。很多厂连拉速的精确曲线都记录不全，去做数字孪生，就是拿一堆垃圾数据喂给模型，结果很幽默。不过方向没错，连铸智能化肯定是大势，只是路还长。

最后用一句不是鸡汤的话结尾：连铸这行，越干越胆小，因为你永远不知道下一支铸坯会藏着什么惊喜——裂纹？渣坑？还是完美的等轴晶？这可能就是连铸的妙处吧。
