前几天去一个老客户车间，看见他们新上的那台大型台车式热处理炉，炉门一开，热浪滚滚，工件红得发亮，处理效果也挺好。但炉体侧面那块温控表上的数字，让我眼皮跳了跳——设定850℃，实际显示一会儿835，一会儿870，偏差10多度来回晃。操作工说：“正常，这炉子一直这样，习惯了。” 我听完差点背过气去。真的，很多厂里对热处理炉的认知，还停留在“能烧红就行”的阶段。这能行？

炉温均匀性：决定你热处理成败的命门

搞热处理的都懂，温度场不均匀，什么工艺都是白搭。淬火硬度散差大、渗碳层深不一致、调质后变形……根子上八成是炉温均匀性太差。别信厂家宣传的“空炉±5℃”，那是在理想工况下测的。你得看满载、带料筐、甚至塞满工件后的实测数据。 记得2019年帮一家齿轮厂改造井式渗碳炉，原炉子九点测温最大温差竟有28℃。他们做20CrMnTi齿轮，心部硬度老是不达标，一直怪淬火油。我让他们先别换油，把炉内导流罩修了修，调整了风扇转速，温差缩到8℃以内，问题直接解决。那厂长老说：“这钱花得值，早该听你的。” 所以说，炉温均匀性指标不是写在标书里的数字，是实实在在的产品一致性。 热处理炉九点测温装置布置图

选型别只看价格，炉衬材料藏着大坑

选型别只看价格，炉衬材料藏着大坑 买炉子的时候，很多人死盯着炉膛尺寸、最高温度、功率，唯独对炉衬材料不闻不问。结果呢？用了两年，炉壳烫得能煎鸡蛋，能耗高得离谱，说好的节能型全变成笑话。全纤维炉衬和砖砌炉衬，保温性能能差30%以上。纤维模块是好，但质量参差不齐，劣质纤维一年就粉化，到处飘絮，污染工件不说，吸进肺里更要命。 去年在河北，见过一台用了五年的台车炉，炉顶纤维脱落得几乎见钢板，厂里自己贴上石棉布凑合——这简直是玩命。石棉禁了多少年了，他们还敢用？一问，当初图便宜，买的小厂货。这前后算下来，多烧的天然气钱，够买半台新炉子了。 记住：炉衬材料不仅要看导热系数，还要看热震稳定性和使用寿命。陶瓷纤维模块的渣球含量必须低于5%，否则收缩率吓人。

气氛控制：你以为通了保护气就万事大吉？

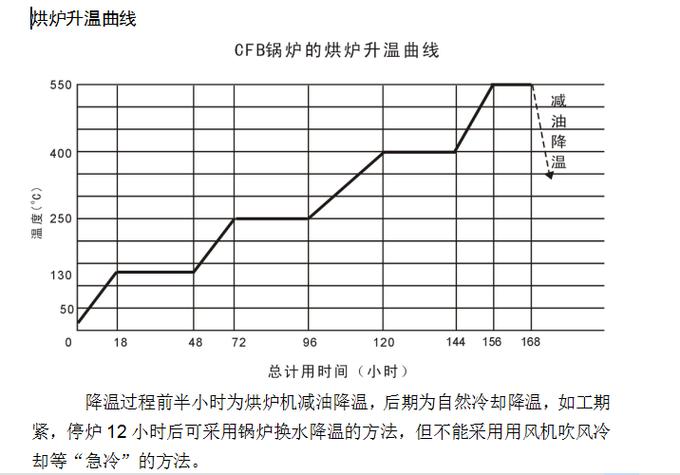

保护气氛热处理炉现在很普及，氮气、甲醇裂解气、吸热式气氛……但很多用户只关心有没有气氛，不关心气氛稳不稳定。氧探头、碳控仪、电磁阀这些精密玩意，需要定期维护校准。我见过最夸张的一个案例，氧探头积碳严重，显示碳势0.8%，实际早跑到1.2%以上了，做出来的工件表面全是碳黑，渗碳层也超差。厂家还振振有词：“我们一直看仪表，没超呀。” 简直无语。 还有炉压。微正压维持都做不好，空气倒吸进炉内，氧化脱碳一夜回到解放前。密封材料老化、炉门变形，这些小细节往往被忽视。所以，别以为上了真空炉就高枕无忧，真空炉的那些密封圈、扩散泵油，哪一个不是要伺候的主？ 问：新买的热处理炉，到底该怎么烘炉才算合格？ 答：烘炉这事儿，很多厂随便烧一把就投产，结果炉衬开裂、加热元件过早损坏。标准烘炉应该先低温脱水——100-200℃保温至少8小时，让水分慢慢蒸发；然后350-500℃再烘8-12小时，排除结晶水；最后800℃以上高温烧结。升温速度要严格控制，一般不超过50℃/h。烘炉时所有炉门、排气口全开。结束后，别急着装料，空炉降到室温再检查炉衬有无裂纹。见过一个厂急着生产，烘炉只用了三个小时，第二天耐火砖就崩了一大块。得不偿失。 热处理炉烘炉温度曲线图示例

智能化的陷阱：别让花哨功能蒙住眼

智能化的陷阱：别让花哨功能蒙住眼 这两年，热处理炉厂商喜欢推“智能化”、“工业4.0”、“远程运维”。听起来高大上，但落地到车间，往往是另一回事。触摸屏花里胡哨，数据记录一大堆，但核心的温度控制算法却还是老旧的PID，连自整定都做不好。还有的搞MES联网，结果采集的数据没用起来，成了摆设。 说实话，我不反对智能化。但前提是基础要扎实。你的炉子保温性能都不过关，控温精度都保证不了，上再多传感器也是虚的。前阵子测试一台号称“智能自适应”的渗碳炉，碳势控制曲线像心电图，波动范围比普通炉子还大。一问，说是算法参数没调好。这能算智能？别被概念割韭菜。 问：热处理炉的加热元件，到底选电阻丝还是辐射管？ 答：看温度和使用气氛。电阻丝（铁铬铝、镍铬）便宜，但使用温度一般1200℃以下，氧化气氛下寿命还可以；辐射管密封性好，适合保护气氛和渗碳炉，但价格贵，而且煤气或电加热的辐射管维护麻烦。关键看你的工艺温度和气氛要求。比如做普通淬火，电阻丝炉膛直接加热没问题；但做气体渗碳，必须用辐射管隔离加热。另外电阻丝表面负荷不能太大，否则容易烧断。辐射管则要定期检查管壁是否开裂，一旦漏气，气氛就毁了。 还有一个容易被忽略的——加热元件的布置。要保证炉膛四周的热辐射均匀，功率分配要合理，有些炉子在接线处热量集中，是烧断的高发区。 以前觉得，搞热处理就是烧烧冷工，没什么技术含量。真正扎进去才发现，里面门道深得很。一台好的热处理炉，是材料科学、热工原理、自动控制的综合体。可惜，现在很多厂还是把那炉子当砖窑用。 写这篇文章，就是想说一句：别再用几十年前的老经验对付今天的零件了。热处理质量，从选好炉子开始。下次再碰到温度飘移、炉衬脱落、气氛失控，先别骂操作工，去看看你的炉子，它可能比你想象的要金贵得多。
