干熔炼这行久了，胆子反而越来越小。你信不信？上周夜班，炉子刚通电十分钟，电极“啪”一声打弧——火光窜出老高，新来的徒弟脸都白了。我倒是习以为常，但心里还是咯噔一下。这行就这样，理论一套，实际一套。

别信“一键炼钢”，那都是忽悠

现在卖设备的厂家特爱宣传智能化，什么“一键熔炼”、“无人车间”。千万别当真！你问问一线炉长，谁真敢把操控全交给电脑？炉内状况瞬息万变——废钢堆比重不一样，布料稍有偏析，电弧就对着炉壁狂轰。等你发现炉壁热点报警，耐材已经烧掉半截了。这时候抢修？没半天功夫下不来。 电弧炉熔炼车间炉壁热点监测 所以啊，我们车间至今保留着看火工的岗位。别笑，这活儿机器人干不了。得透过深色护目镜观察渣线，看钢水沸腾那股劲，判断脱碳进度。纯经验。这让我想起早年在德国培训，老外炉长直接用耳朵听电弧声——他说不同渣厚的电弧声不一样！后来我试过，还真能听出点门道，渣发泡好的时候，电弧被包覆，声音闷闷的；断渣了，立刻尖锐刺耳。这种感知，传感器学不来。

废钢预热：省电的代价是什么？

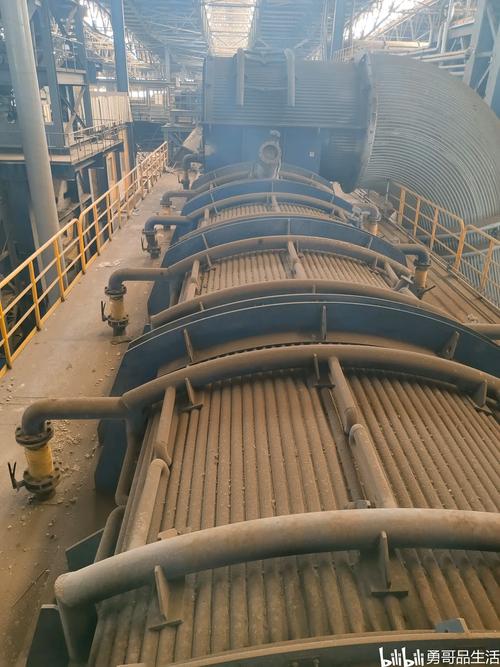

这几年全行业降碳，废钢预热被吹上了天。确实，连铸连轧工艺要求高，废钢预热后入炉，吨钢电耗能降30-50度。可你以为白捡的？环保那个坎儿就过不去。 预热废钢，二恶英问题怎么解决？急冷段稍没控制好，废气处理系统就超标。我们厂去年被罚过，后来乖乖上了催化滤袋，投资够买半台炉子了。更有意思的——预热的废钢容易粘连，堵在竖井里，处理起来既危险又耽搁时间。有一次堵得死死的，用炸药炸开的！咳，场面别提多惊险。 废钢预热系统竖井堵塞清理 问：预热废钢到底划算不划算？ 答：这笔账不能光算电费。综合下来，废钢预热能降低总熔炼成本约8%-15%，但前提是设备维护跟得上，环保合规。如果三天两头堵料、二恶英把关不严，那省下的电费还不够交罚款和修炉子的。所以啊，别只看宣传册上的节能数字，得把非计划停机损失和环境风险全算进去。

脱硫那点事儿：到底该在炉内还是炉外？

熔炼过程脱硫，教科书说炉内渣钢反应脱硫效率高，高碱度渣、低氧化性、高温——这三个条件。可实际呢？电弧炉熔炼周期那么短，供氧剧烈，氧化性根本低不下来。渣的流动性倒是够，但硫分配比LS经常不理想。后来我们改了工艺，把深脱硫任务挪到LF炉。炉内只做粗脱，确保出钢硫≤0.025%，剩下的精炼去搞。效果立竿见影，成本还降了——因为电弧炉不用为了脱硫把渣碱度拉太高，石灰消耗减了20%。有时候就得认怂，不能死抱着全功能炉的想法不放。 问：为什么有些钢种必须在电弧炉内完成脱硫？ 答：主要是超低硫钢，要求硫含量0.005%以下。如果全指望LF，处理时间太长，连铸衔接不上。这时候电弧炉必须深度脱硫，配合喷粉和铝脱氧，把硫打到0.01%以下，再进LF微调。代价是炉衬侵蚀加剧，要频繁喷补。这也是没办法的事，高端品种的代价。

夹杂物控制：不是越干净越好？

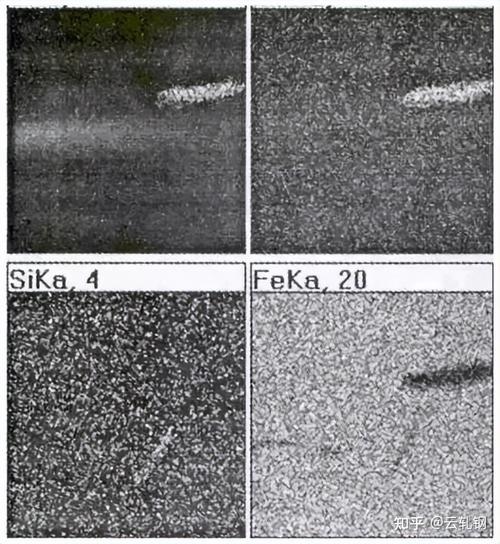

外行总觉得钢水越纯越好。前段时间有个客户，非要求氧化物夹杂评级零级。我跟他说，零级不一定好用！有些细小的氧化物反而能细化晶粒，提高韧性。全给你滤掉，强度是上去了，塑韧性反而降。我们给汽车板供的IF钢，就是要留一定的微细夹杂物作为形核核心。关键在类型和尺寸分布，不是总量。这就是材料科学的魅力，熔炼出来的不是死物，是有“个性”的。 钢中夹杂物显微镜照片 说到夹杂物，不得不提钙处理。有时候钙线喂进去，水口还是堵。后来发现是喂线速度不对，钙在钢液中直接就气化了，没机会和夹杂物反应。调试那会儿，我们工程师拿着显示仪蹲在喂线机旁，记了上百组数据，最后摸准了最佳喂入速度和深度。这种优化的快感，外人很难体会。 问：为什么钙处理后水口反而堵得更厉害？ 答：多半是钙铝酸盐生成了高熔点复合夹杂物，比如CaO·6Al2O3，熔点1800℃以上，钢水温度才1600℃不到，直接凝固堵水口。所以钙处理要精准控制Ca/Al比，让夹杂物变成低熔点的12CaO·7Al2O3。我们车间现在用在线夹杂物分析仪实时反馈，比凭经验可靠多了。 最后想聊两句心态。熔炼这事儿，干久了容易麻木。但我总跟徒弟说，每一次通电、每一次取样，都要有敬畏。你看那一炉钢水，成分差零点零几，性能就可能崩溃。我们车间墙上挂着几年前出的质量事故照片——那批钢因为硫高，全召回报废，损失几百万。每次路过看一眼，手就稳了。 所以，别信什么黑科技，熔炼的根基还在基础和细节。尊重工艺，尊重数据，更要尊重现场的经验。这也是为什么我至今不肯彻底退休。
