在冲压车间混了二十年，拉深这玩意儿，简单？呵，谁要是这么说，我一定让他上手试试。那些说简单的，要么是天才，要么是没真正干过。 模具一响，黄金万两——那都是扯淡。模具一响，可能就废品一堆。你信不信？ 拉深，说白了，就是把平板料子硬生生扯成个碗、个筒，还不许它皱、不许它裂。容易吗？不容易！ 尤其是现在客户要求越来越变态：材料越来越薄，强度越来越高，形状越来越复杂，还要成本低、周期短…… 有时候我在想，这哪是搞制造，这分明是变魔术。但话说回来，魔术也有诀窍。今天我就把压箱底的东西抖搂抖搂，那些坑，我替你踩过了，你就别再踩一次。

拉深到底难在哪？——魔鬼在细节里

很多人以为拉深就是“凸模压下去，凹模顶上来”。naïve。过程里的应力状态，复杂得能让你怀疑微积分白学了。法兰区受压失稳就是起皱，侧壁传力区超过强度极限就是破裂。 这一个皱一个裂，搞死多少人。 先说拉深系数。这个数要是算错了，后面全白搭。m 值选大了，要拉好几次，成本上去；选小了，一次给你干裂。哎，经验啊，有时候比公式靠谱。但你也别不信公式，有限元仿真以前那就是烧钱，现在便宜了，上啊！✅ 压边力——这哥们太关键了。太小，起皱；太大，拉裂。调压边力就像调钢琴，靠感觉，靠耳朵。 气垫压力表上的数字是死的，材料是活的。每批料子厚度波动、硬度波动，你不微调，等着报废吧。💡 拉深模具压边圈结构设计图 问：为什么我拉的件老是起皱？明明参数都按手册给的。 答：手册？手册是给你参考的，不是让你照抄的。起皱，说实话，十次有八次是压边力没给对。但除此之外，凹模圆角半径太小，材料流入困难，变形集中，也会起皱。还有一种情况，拉深筋布置不对或者太浅，控制不住材料流动。 我见过一个件，深筒带法兰，一开始按常规设置拉深筋，法兰边缘皱得跟荷叶边似的。后来把拉深筋加深、加了一条，立刻服帖了。所以你得看懂材料流动趋势，不是死背参数。 问：那拉裂呢？好好的模具，换批料就裂，头大。 答：拉裂，原因海了去了。首先看拉深比，是不是超出材料极限了？有些设计根本不管工艺，上来就要一次拉出个深筒，你告诉他做不了，他说“人家怎么就能做？”——人家那是用了差厚板或者多次拉深！ 其次，凸模圆角半径太小，局部应力太大，刀口一样割裂。润滑也很重要，别舍不得润滑油，但也不能乱涂，涂到凸模上反而容易裂，因为要增大摩擦力传递拉力。哎，这里面道道多了。还有毛刺方向，冲裁毛刺朝向凹模还是凸模？搞反了等着裂吧。❗

拉深破裂——废品堆里捡回来的教训

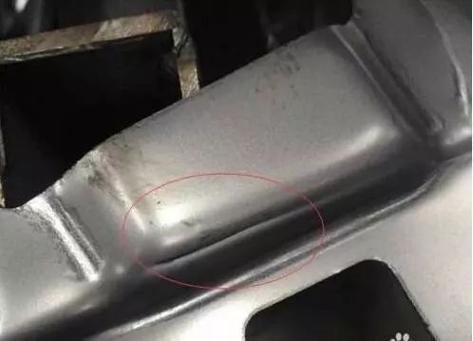

说起破裂，我心里就疼。刚入行那会儿，做一个汽车油底壳，拉深深度大，形状还不规则。试模试了一个多月，废料堆成山。后来怎么解决的？说白了，就是一步步排查。 先看材料——深冲钢板，SPCD，没毛病。再看模具——凸凹模间隙是否均匀？一查，偏向一边。重新对模，解决一半。还是裂？换好点的润滑剂，又强点。最后还是不行？把凹模圆角从 R8 加大到 R12，破了！ 但圆角大了，法兰会起皱，于是又加了一道整形工序。折腾啊，但成了。所以拉深破裂，很少是单一原因，都是综合症。 拉深件侧壁破裂缺陷照片 不锈钢拉深更头痛。又硬又粘，粘模严重。一粘模，表面划伤，甚至拉裂。怎么办？模具表面处理——TD处理、PVD涂层，必须安排上。 润滑要用粘度大的拉深油，含极压添加剂的。而且冲压速度要降下来，快了热量排不出去，更粘。有时候我们甚至中途喷点二硫化钼，虽然搞得脏兮兮，但管用。✅

智能化时代的拉深：老手艺与新武器

智能化时代的拉深：老手艺与新武器 现在都在讲工业4.0，拉深车间也不能落后。我们厂上了在线监测系统，模具上贴应变片，实时看受力。还有视觉检测，每冲出来一个件，立马拍照比对外形和表面缺陷。数据一屏显示，报警一响，马上调参数。 以前靠老师傅听声音、看铁屑，现在靠数据，确实科学多了。但我还是那句话，数据是死的，人是活的。机器告诉你不正常，但到底怎么调，还得靠脑子里的经验库。 仿真软件也普及了。AutoForm、Dynaform 用起来。以前试模靠砸钱，现在在电脑上先拉几十次。能避免很多低级错误。但仿真也不是万能的，实际材料变异、设备波动，仿真模型不一定全准。所以现在流行“虚实结合”：模拟个大概，然后现场微调。💡 但也有赶时髦翻车的。某厂花大价钱上了智能压边力控制系统，闭环调节，结果传感器延迟，调过了，压边力忽大忽小，反而更不稳定。所以说，智能化不是万能药，你得懂工艺本质，才驾驭得了这些新武器。 最后想说，拉深这活儿，一靠尊重科学，二靠脚踏实地。别总想走捷径，每一道裂痕，每一条皱纹，都是成长的印记。现在的年轻人，愿意学的少了，嫌脏嫌累。但我告诉你，当你亲手搞定一个复杂拉深件，那种成就感，比打游戏通关爽一万倍。 不说了，车间又有模要试，走了！
