前几天去一家冲压厂，老板拉着一车开裂的冷轧板直摇头。其实问题根本不在冲压——是冷轧工艺参数没调对。他听完直拍大腿。说实话，轧制这行，很多老师傅也容易凭经验，但材料变了、设备变了，老一套真不一定灵。

热轧和冷轧，不只是温度的区别

热轧，钢坯加热到再结晶温度以上，通常1100℃往上。这时候钢软得像面团，压延比大，生产效率极高。但表面氧化铁皮是硬伤，尺寸精度也一般。冷轧呢？在常温下干，原料是热轧卷。因为没加热，加工硬化明显，得中间退火——工艺链长，成本就上去了。

不过话说回来，冷轧板的表面光洁度、尺寸公差，热轧根本比不了。你做个汽车面板，敢用热轧？麻点、氧化皮直接让涂装报废。但要是搞钢结构，热轧H型钢，成本低、强度够，谁用冷轧谁是冤大头。

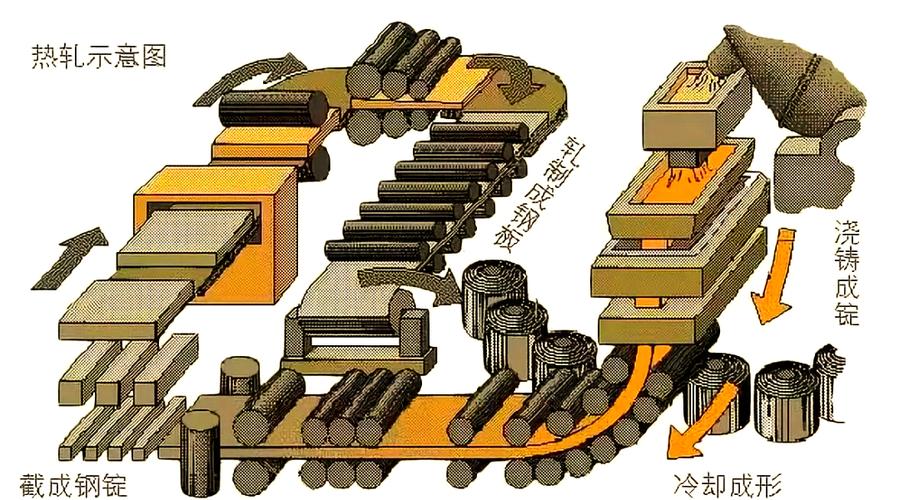

热轧钢板生产线实景高温轧制

✅ 热轧优势：成本低，适合大截面、厚规格；劣势：表面粗糙，精度差。
💡 冷轧优势：表面漂亮，尺寸准，性能均匀；劣势：贵，工艺复杂，薄板才划算。

轧制工艺里的那些坑，我踩过你就不用踩了

轧制工艺里的那些坑，我踩过你就不用踩了

有一次做冷轧深冲钢，退火温度差个20℃，冲压开裂率飙升到30%。查了三天，最后发现是热电偶位置偏了。就这么点事儿。轧制这玩意，参数环环相扣，一个环节掉链子，后面全完。

再比如，热轧卷取温度控制不好，晶粒粗大，强度骤降。有些钢厂为了产量，卷取温度偏高，反正后面有人背锅。所以懂行的采购，会要求看热轧温度曲线——不是光看材质单上那几个数字。

这里插一段问答，可能正好说到你困惑的地方：

问：都说冷轧板冲压性能好，为什么我用DC04还是裂？

答：DC04是深冲钢没错，但你要看屈服平台是否消失。冷轧后如果退火不充分，会出现吕德斯带，冲压时表面起皱甚至开裂。解决办法：要么提高退火温度，要么改用IF钢。还有，润滑也很重要，别怪材料不行，先检查模具间隙和压边力。

问：热轧卷开平后弯曲，怎么校直都回弹，怎么办？

答：热轧板残余应力大，特别是纵切后。普通矫直机搞不定的话，试试张力矫直，或者直接上辊式矫直机多道次反复弯。更彻底的办法——买经过平整的热轧卷，屈服平台短，回弹小。成本高一点，但省事。

❗ 这里强调一个现实：很多中小厂的热轧卷根本不切边，或者只切一点点，边部裂纹在下道工序就爆雷。去钢厂考察，别光看样品，去仓库随机抽一卷，开平看边部，才是真检验。

轧机选型：不是越贵越好，是越对越好

现在新上轧线，动辄连轧连退，投资几个亿。但对一些改轧厂，二手单机架更灵活。比如，用四辊可逆轧机干不锈钢，虽然效率低，但订单杂，反而赚钱。见过一个厂，用六十年代苏联轧机，改了液压AGC，精度照样干到±0.005mm。别迷信设备新，关键看维护和改造。

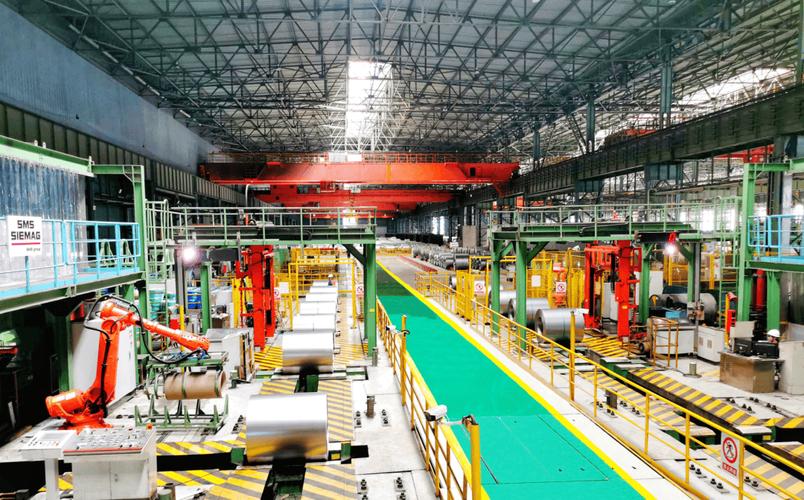

现代冷轧连退生产线全景

说实话，近年国内轧制技术突飞猛进。ESP无头轧制，薄板坯连铸连轧，流程短，能耗低。日照钢铁那套ESP线，从钢水到热卷，7分钟。传统要两小时。这对做薄规格热卷的，简直是革命。但投资门槛高，小厂玩不起。

还有，轧辊管理是门学问。辊型、粗糙度、磨损量，直接影响板形和表面。我见过一家铝箔厂，轧辊磨削精度做到Ra0.02以下，靠的就是恒温车间和进口磨床。但很多厂舍不得投入，辊子磨得马马虎虎，轧出来板形波浪，然后怪液压系统不行。

最后再补一段问答，关于最近很火的轧制润滑：

问：热轧到底要不要用润滑？喷油会不会打滑？

答：热轧润滑早就不是新东西了。在精轧机组后几架，喷合成润滑油，可以降低轧制力，减少辊耗。打滑？控制好喷射量和辊缝摩擦系数就行。现在连某些型钢轧制都在试用，别总拿老眼光看。不过，油品得专用，遇到过乱用普通机油，着火冒烟的，差点出大事。

轧制这个行当，细节是魔鬼。从加热炉气氛到冷却水流量，每个节点都在影响最终质量。真正的高手，看一卷板子就知道轧机状态怎么样——板头尾形状、镰刀弯、表面色差，全是信号。但现在的年轻人愿意蹲现场的不多了，唉。

总之，选热轧还是冷轧，得看你的用途、预算和供应链能力。不要盲目追高，也别一味图便宜。轧制技术一直在进步，多去展会、跑跑标杆工厂，比看十本书管用。
