做模具十几年，最近听到客户问得最多的一句就是——“还能再便宜点吗？” 说实话，每次听到这句话，我心里都咯噔一下。便宜，意味着什么？材料减配？热处理省掉？还是从头到尾糊弄？

便宜没好货，老理儿放在模具上更扎心

现在一副中等复杂的注塑模具，报价能从三十万压到十五万。十五万啊，可能连好点的模具钢都买不起。但还真有人接。怎么做的？用低档718代替进口2738，热处理不做深冷，甚至省掉一道去应力。这样的模具能用吗？能用。但寿命可能从50万模次直接掉到10万模次，分型面飞边、型芯变形是家常便饭。 注塑模具型芯磨损对比图 冲压模具更惨烈。有些小厂拿Cr12MoV当万能钢用，不讲究冲裁间隙，不优化涂层。结果？冲头崩刃、凹模开裂，一个月修模七八次。时间成本、停机损失，这些隐性账很少有人算。

模具钢的水，深不可测

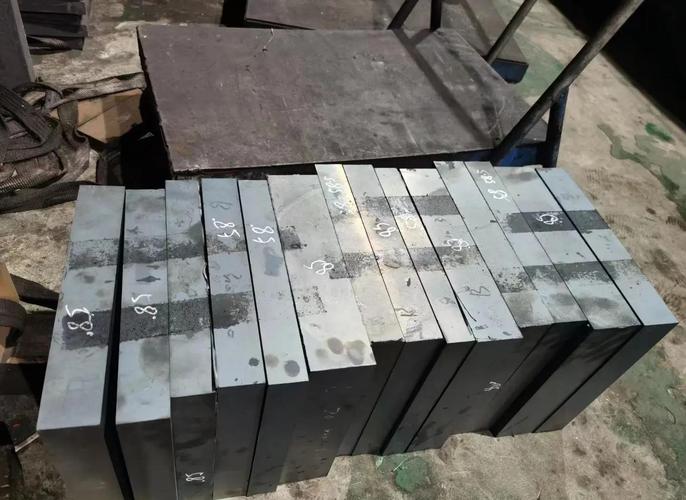

模具钢的水，深不可测 模具钢是模具的骨头。但市场上的“进口钢材”有多少是真正进口的？很多是国产品改个门面，甚至翻新料。有一次我测一批“瑞典一胜百”的料，硬度波动巨大，显微组织里碳化物偏析严重到吓人。供应商还嘴硬。后来我们只能自费做光谱，把不合格的统统退回。这种事，不较真不行。 问：怎么判断模具钢的真伪？ 答：说实话，肉眼很难。靠谱的只有看质保书、查钢号、做光谱或手持式合金分析仪。再有就是看供应商信誉，长期合作的，一般不敢乱来。另外，切割下料时的火花和切面也能看出点端倪——但需要经验。如果价格低得离谱，那十有八九有猫腻。

热处理，好多人当成“凑合”的环节

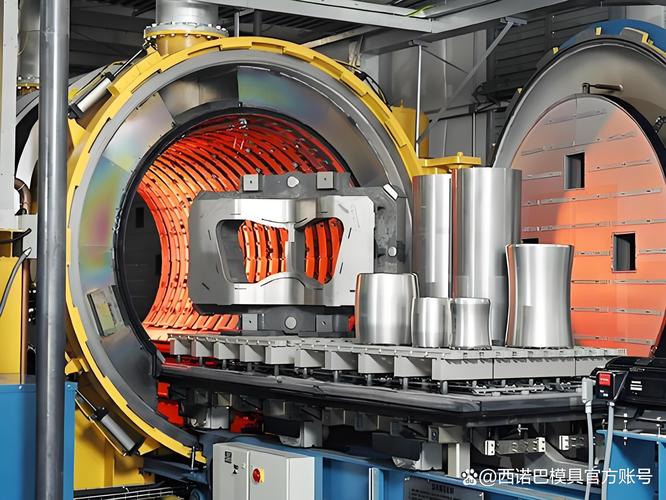

热处理是最容易被偷工减料的工序。本该三淬三回，给你一淬一回；本该真空炉缓慢冷却，给你扔油里一激灵。结果模具脆性大增，表面氧化脱碳，甚至局部融化。有次一套汽车覆盖件冲模，用了不到两个月，拉延筋位置就龟裂了，一查，只有表面硬度，芯部硬度差得远。就是淬火时没热透。停工一周，损失几十万。 模具真空热处理炉工艺现场 热处理不是顺便做做，它是模具的灵魂。好的热处理能让模具钢性能翻倍，差的直接废掉一块好料。现在一些专业的热处理厂引入深冷处理、渗氮、PVD涂层，但价格也上去了。客户不买单，什么都白搭。 问：廉价模具最常出问题的地方在哪？ 答：除了材料和热处理，就是模具设计的简化和粗糙。比如冷却水路随便排布，没有模流分析，顶出位置不合理，导向结构不耐磨。还有模具表面处理，该做TD的省成氮化，该做铬钢的用个普通不锈钢凑合。这些小地方，在量产时放大成灾难。

自动化能救场吗？

自动化能救场吗？ 现在都在谈模具自动化，无人工厂。但自动化对模具的精度和可靠性要求极高。一套不稳定的模具，三天两头报警停机，自动化反而变累赘。搞快速换模，结果模具定位环都有公差，机械手总撞上去……场面一度很尴尬。 其实模具行业走到今天，技术早就不是瓶颈了。瓶颈在于人心。都想赚快钱，没人愿意沉下心做好细节。但市场正在惩罚这种浮躁——越来越多的优质订单流向了认真做模具的团队，哪怕他们报价高20%。因为算总账，更划算。

我的几点碎碎念

我的几点碎碎念 1. 选模具供应商，一定要看他们的检测报告，特别是材料成分、硬度、金相。别看宣传册。 2. 对关键模具，哪怕多花点钱也要指定钢材牌号和热处理工艺，写在合同里。 3. 定期模具维护和保养记录比生产还重要。别等坏了再修，那时已经晚了。 4. 试模时多花点时间调校，绝对好过量产时停机调模。 最后说句不好听的：模具这行，会用注塑模具和冲压模具的人太多，但真正懂模具的人越来越少。这或许就是我们这个时代最荒诞的事。
