上礼拜，一个注塑件项目又双叒叕出问题了。这次是 ABS 料，打出来的件表面有银纹，像蚯蚓爬过似的。客户那边质检直接拒收，整批报废——损失六位数。我当时盯着那堆废品，真想抽自己两嘴巴。明明试模的时候好好的，量产就拉胯，注塑件这行当啊，细节多到让人头秃。

说实话，干了十几年，经手的模具少说上千套。但每次开机，心还是悬着。谁知道下一秒会不会有熔接痕、气泡、或者尺寸偏到姥姥家？很多时候不是你技术不行，而是那些看似不起眼的小地方，一不留神就给你颜色看。记得有次做 POM 齿轮，缩水缩得跟被门挤过一样。工艺调了整整一个班，注塑压力从 60 提到 90，保压时间加长，冷却水温度降了又升。屁用没有。后来拆模一看，浇口位置设计有毛病，冷料井浅得像碟子。改动一下，立马 OK。真是——细节是魔鬼。

注塑件缩水缺陷对比实物图

缩水、翘曲、飞边：三大命门

缩水、翘曲、飞边：三大命门

只要混注塑车间，缩水（ sink mark ）就是头号公敌。尤其是厚壁位置，冷却时体积收缩，表面就凹下去一块。难看不说，结构强度也打折。我一般的三板斧：调整保压曲线、优化冷却回路、或者改产品设计加筋位。但有时候，料温高了低了都有影响。尼龙加纤的料，缩水反而好控制些，因为它收缩率相对稳定。翘曲更头疼——特别 PP 料，软得像面条，出模后变形到你怀疑人生。曾经有批托盘，出货时平的，客户收到翘成碗状。查了半天，是包装时堆叠方式不对，加上仓库温度高了点。所以别只盯着机台，后处理也是注塑件品质的一环。飞边嘛，无非是锁模力不足、模具分型面磨损或注塑压力过高。不过有一次飞边特别诡异：生产到一半突然出现，检查机器吨位没问题。最后发现，是操作工把模具温度设错数字，热胀冷缩导致间隙变大。低级错误，但足以毁掉一上午的产量。

说到这，想起一个真实案例：医疗用的 PC 透明件，要求无黑点、无气泡。我们在无尘车间生产，烘料时间精确到秒，模具抛光到镜面。结果呢，每隔几十模就出现微小气泡，位置还不固定。排查过程能写本书——从螺杆转速、背压、松退量，到模具排气槽深度、原料批次含水率，甚至怀疑料筒有死角积料。最后把热流道拆开，发现一处密封圈老化，轻微漏气。换了个几十块的圈，问题根除。那个瞬间，又气又笑。看，这就是注塑的魅力与折磨。

模具不是铁疙瘩，是活的

很多新手以为模具就是按图加工，装上就能打。错！模具是注塑件的灵魂，它有自己的脾气。钢料选材、热处理、加工精度就不提了，单说排气设计——十家厂九家不重视。排气槽开得太深，容易跑飞边；太浅，气体排不出，烧焦、填充不满。我们现在都用模流分析软件模拟，但软件只能参考。经验没法替代。有个项目，模流显示填充平衡，实际打出来却一边缺料一边溢边。最后发现，注塑机模板平行度差了 0.05mm。这点偏差软件根本不会算。所以啊，试模时一定要亲自趴在机台上看，用手电筒照分型面，听顶出声音，闻气味（烧焦有焦糊味）。这些都不是坐在办公室能解决的。

最近我们在试用一种激光纹理技术，直接在型腔表面做微结构，能改善脱模和排气，还能生成疏水效果。挺酷的。科技在进步，但师傅的手艺仍无可替代。✅ 模具维护更是关键：定期清理水道水垢，防止冷却效率下降；活动部件润滑要用耐高温油脂；每次下机必须防锈。别省这几分钟，省出一身麻烦就晚了。

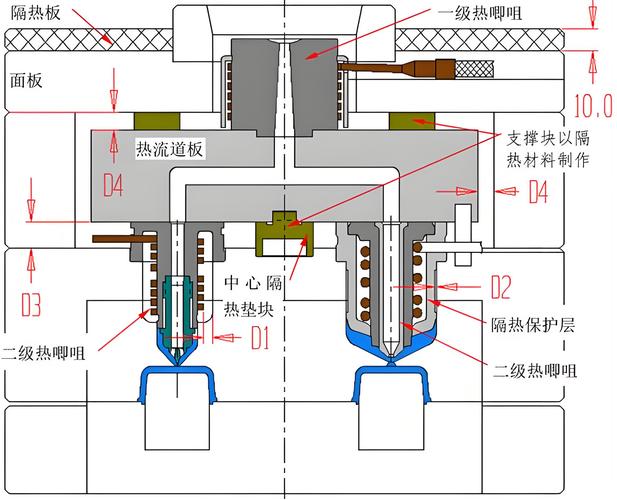

注塑模具热流道系统结构图

材料：选对了省钱，选错了要命

材料：选对了省钱，选错了要命

原料这块，水太深。同样叫 ABS，奇美的跟台化的，物性可能差一截。再生料和新料混用更是行业公开的秘密——但比例控制不好，批次色差能让你白干。有次为了降成本，按客户要求掺 20% 回料，结果冲击强度掉得厉害，装配时卡扣全断。最后全赔。💡所以我现在接单时，如果客户坚持高回料比，必须签免责协议，而且每批做力学测试。不是推卸责任，是现实所迫。另外，材料认证千万别马虎。医疗、食品接触、汽车内饰，都有对应法规。别忘了索取 UL 黄卡、RoHS、REACH 报告。特别是出口欧盟的，一个不合规就整柜退回，哭都来不及。

最近生物基塑料有点热，像 PLA、PHA，注塑温度窗口窄，结晶慢，成型周期长。打了几次样，收缩率忽大忽小，尺寸稳定性真比不上传统石油基。但趋势在那，环保牌得打。就当积累经验吧。❗还有一个坑：同一牌号材料，不同批次熔融指数可能波动。所以进厂检 MFI 是必须的，别偷懒。否则粘度一变，你的工艺参数全得跟着调，甚至报废一批料。

行了，今天吐槽够多。注塑件这行，干得越久，越觉得懂得少。每次新项目都是新的挑战。不过嘛，当看到一个个完美的产品脱模而出，那种成就感，也是真的。就靠这点念想撑着了。
