说真的，干采购这行快十年了，机加工件上栽的跟头，数都数不清。最惨的一次，一个阀体，就一个阀体，内孔有个小毛刺没去干净，装配的时候把密封圈刮烂了。结果呢？整机在客户现场漏油，脸都丢光了。 那之后我算是明白了，机加工件这东西，看着粗粗笨笨的，可细节多到你头皮发麻。

图纸，从来不只是图纸

图纸上多画一根线，车间里就得多花半小时。可偏偏很多人都觉得，我给了三维模型，给了尺寸，怎么还做不好？——幼稚啊。 复杂机械零件工程图纸标注示例 一个简单的台阶轴，如果你不标同轴度，加工的人就可能车完一段再掉头车另一段，两截不在一条线上，装上去就卡死。你标了同轴度，他至少得考虑双顶或者同时加工。还有粗糙度，你标个Ra3.2，他磨一刀了事，可你心里想的是Ra1.6啊，少写一个数字，出来的件就糙得像砂纸。 公差不是越小越好。见过一个设计，一根轴上标了个φ20±0.005，神经病啊！普通车床根本干不出来，最后只能用磨床慢慢蹭，成本翻了三倍，交期拖了两周。你问他为什么这么标，他说“怕间隙大了晃”。其实，选个H7/g6配合就完全够用。这个事，我骂了设计师整整一个下午。 问：为什么我的图纸标注了公差，做出来的件还是不匹配？ 答：十有八九是基准没统一。你图纸上以A面为基准，加工的人顺手用B面夹持，两个面本身就不垂直，车出来的孔当然偏。还有形位公差漏标，比如平行度、垂直度，这些隐形的累积起来，单个尺寸全合格，装上就打架。记住，图纸是跟供应商的沟通工具，不是艺术作品，别留任何猜的余地。

材料的水深得很

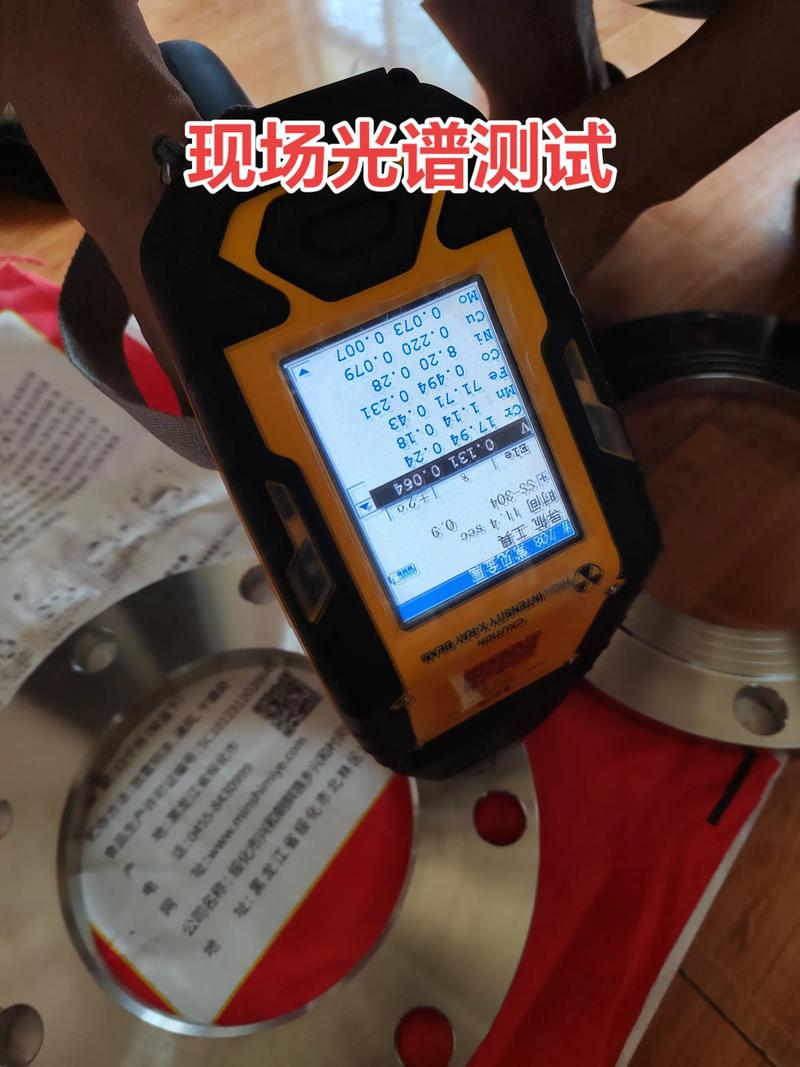

机加工件的料钱，能占到成本一半还多。正因如此，有些供应商就动歪脑筋。 有回我订了一批40Cr的齿轮坯，图纸要求调质处理到HRC28-32。来料一打硬度，有块只有HRC22。送回厂里查，猜怎么着？混进了一块45#钢。供应商还嘴硬，说是“偶然失误”。我就问，炉批号为什么不分开？光谱仪一打，成分全现形。最后赔了我整批货的钱，但我那条产线停了两天，找谁说理去？ 钢材光谱分析仪检测化学成分 材料证明书，不能光看，得验。特别是不锈钢、进口料。SUS304和SUS201，外观根本分不清，磁性也差不多，但不防锈啊。药水点一下，一秒就现原形。还有铝件，6061和7075，差几条街的价格。拿来个活儿，人家说用7075，结果用车床刨起来像切豆腐——6061冒充的，气死我了。 问：供应商说用的就是45#钢，但硬度总不达标，为什么？ 答：要么材料本身就含碳量偏低，小钢厂出的，不规矩。要么就是热处理糊弄事，淬火温度不够，回火时间缩短。甚至有些为了赶工期，正火当调质给你。怎么办？要求提供硬度检测曲线，再抽检芯部硬度。光在表面打一下，骗鬼呢。

加工工艺，失之毫厘谬以千里

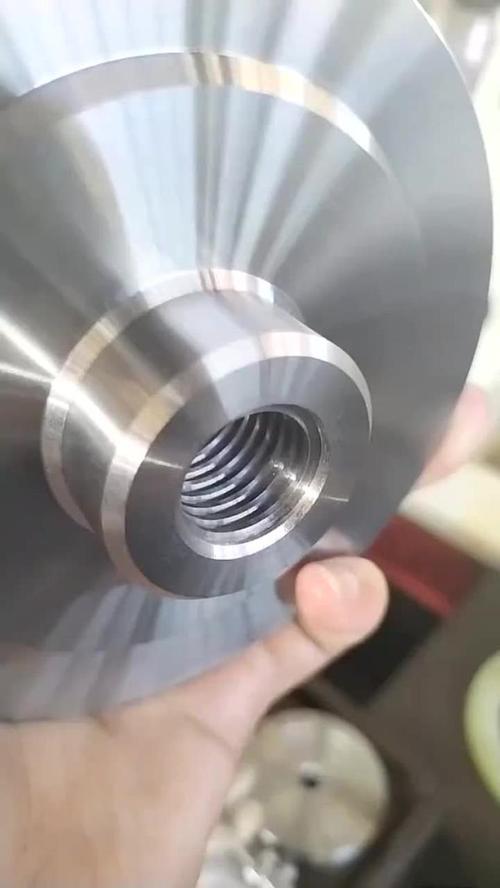

同样一个零件，工艺排得不一样，结果能差到离谱。 举个最简单的例子：一个长条板，上面要铣一排孔。你先铣孔再刨平面？那孔的位置肯定跟着变形跑。必须先粗刨、时效、精刨，最后再镗孔。工序一换，废品率从30%降到几乎为零。可很多小作坊不懂啊，图快，结果呢，件儿全弯了。 热处理和机加的配合，简直是玄学。渗碳淬火后的零件，要留磨量。留少了，磨不出来；留多了，磨削裂纹。有次做一根蜗杆，渗碳层深1.2mm，我留了0.3mm的磨量，结果磨完之后，发现齿面有网状裂纹——磨削过热了。折腾到最后，只能报废。肝疼。 还有个惨痛教训：不锈钢攻丝。M3的小螺纹，丝锥断在里面，电火花都打不出来，整套零件报废。后来才知道，要用专攻不锈钢的丝锥，加特殊的切削油，速度还得慢。这些都是钱堆出来的经验啊。 CNC机床加工不锈钢零件内螺纹 问：同样的料，同样的床子，为什么这次做的和上次做的，就是差那么一丁点？ 答：你以为是复制粘贴，其实变量多极了。刀具磨损没？切削液浓度变了没？材料批次硬度差异？甚至环境温度，天冷天热，机床的丝杠热胀冷缩都不一样。所以，首件检验绝对不能省，并且每隔一阵就要抽检关键尺寸。别相信“老法师”的凭感觉，数字才是靠得住的。

质量检测，别只看终检报告

质量检测，别只看终检报告 终检合格单，有时候就是一张废纸。我收到过一份终检报告，所有尺寸全在公差内，三坐标打出来的。可是装机一试，轴和孔根本装不进去。怎么回事？因为三坐标采点，只采了孔口和轴端，但实际孔中间有锥度，轴有椭圆——报告上根本看不出来。 后来我长了心眼，要求供应商过程检：粗加工后检一次，热处理后检一次，精加工后再检一次。多花点钱，总比装配线停掉强。 问：终检全尺寸合格，为什么装配时还是有问题？ 答：测量方法不一致。你的人用内径千分尺，他用气动量仪，读数不在一个频道。还有零件清洁度、毛刺、内部应力释放后的微变形，这些都不会体现在报告的尺寸里。关键位置，最好双方统一测量工具和方法，甚至做功能检具。我吃过这个亏后，长期合作的厂，我都送一套专用检具过去，省心。 机加工件这东西，说白了就是一分钱一分货，但三分钱也未必买到一分货——你得会看。现在市场价格战打得厉害，有人报的价连材料费都不够，那不作假怎么赚钱？千万别贪便宜，尤其关键的受力件、密封件，一爆雷，损失的可不止是那点采购差价。 啰嗦了这么多，都是真金白银换来的教训。图纸多看一眼，材料多验一次，工艺多问一句，到现场多走一步，比你事后拍大腿管用十倍。行了，就到这儿吧。
