冲压件精度“生死劫”：模具寿命才是关键？
去年秋天，浙江一家专做汽车底盘冲压件的工厂，突然被主机厂退货了。原因是关键安装孔位置度超差0.3mm——别小看这0.3，装车时螺栓愣是拧不进去。产线停了三天，从上到下查了个底掉：冲床吨位够，滑块间隙正常，材料批次也没换。最后拆了模具，上三坐标一测，下模刃口局部磨损量竟然达到0.15mm。这还是在“正常”换模周期内的状态。老板当时脸都绿了，因为在他们的认知里，模具是按冲次换的，还没到次数呢。可现实就是啪啪打脸。
很多人搞冲压，盯着宏观参数：冲裁力、拉深系数、模具间隙。没错，这些是大方向。但真正吃经验的，是那些看不见的东西——比如模具表面在反复冲击下产生的微裂纹，或是板料表面硬质颗粒造成的犁沟效应。我在车间呆过的都知道，一套新模具试模时精度能控制在±0.02，跑个十几万次后，你拿激光跟踪仪一打，型面全跑了。跟模具设计图纸没关系，就是材料扛不住。
问：冲压件毛刺怎么也解决不了，是不是模具间隙没调好？
答：不全是。间隙确实是毛刺的主要成因，但后来我发现，很多顽固毛刺根本是刃口钝化不均造成的。尤其用国产Cr12MoV，热处理硬度打上去都合格，可金相一看，碳化物偏析严重，导致局部软点。冲裁时那个位置先塌角然后撕裂，毛刺就产生了。换粉末冶金高速钢或硬质合金镶块，寿命直接翻倍，毛刺少到可以忽略。另外，板料表面清洁度也很要命，粘上氧化皮或者灰，刃口磨损加速，毛刺又来了。所以别一根筋调间隙，多看看相关变量。
冲压模具刃口微观磨损对比图
回头说模具寿命，这里面门道太多了。我在宁波见过一个做精密电机铁芯冲压的，模具一次刃磨寿命稳定在200万冲次以上。怎么做到的？真空热处理+深冷处理，硬度上到64HRC，残余奥氏体几乎为零。冲头涂层用TiAlN，金黄色那款，耐磨性和抗粘着性比TiN强一大截。而且人家有在线监测系统，冲裁力曲线一有异常波动就报警停机，避免突发性崩刃。这才是现代冲压该有的样子。
💡 不过话说回来，很多中小企业根本玩不起这种配置。那就得在维护上下笨功夫。定期拆模检查，不要等废品出来才停。用体视显微镜看刃口，发现微小崩口立即研磨。看似费时，其实比批量报废划算多了。
说到精度，不提回弹就是耍流氓。高强度钢板、铝合金现在用得越来越多，回弹补偿做不好，尺寸偏差能到几个毫米。以前靠老师傅敲模，试个八九次才能定型。现在有CAE仿真了，AutoForm、PAM-STAMP跑一遍，回弹预测八九不离十，再根据结果逆向补偿模面。但仿真不是万能的，材料性能波动一大，预测就虚了。所以有些厂搞在线闭环控制，用高速相机捕捉成形后的零件轮廓，实时调整模具间隙或压边力——这已经是德国、日本部分高端线的标配了。
问：冲压件拉裂和起皱怎么平衡？感觉压边力怎么调都不对。
答：这是经典难题，尤其在拉深复杂的汽车覆盖件。根本解决思路是分区域可变压边力。传统压边圈是整体式，现在可以用多点伺服控制的压边机，或者模具上装氮气弹簧分块施加压力。关键区域高压边，拉深易裂区低压边，配合合理的润滑，就能把成形窗口拉大。另外，坯料形状优化也重要，别用简单的矩形坯料，试试切角或弧形轮廓，让材料流动更匀。最后，如果允许，采用渐进成形或温热成形工艺，能从根本上改变材料的成形性能。

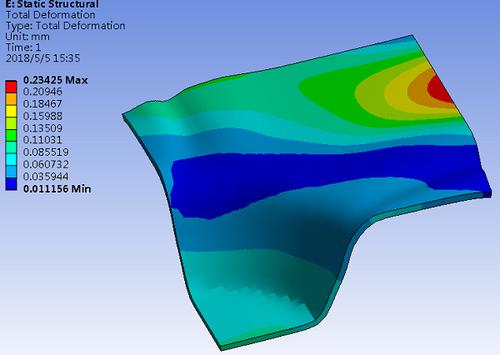

汽车覆盖件冲压回弹仿真分析图
自动化检测救了冲压件的未来
过去冲压件全靠人工抽检，卡尺、检具、止通规，效率低不说，还容易漏检。现在招工难，年轻人不愿意干这个，倒逼出了自动化。视觉检测系统，比如基恩士的，一次扫描几百个特征，尺寸、毛刺、表面缺陷全搞定，精度微米级。我们给一家电池壳冲压厂上过一套，检测节拍跟冲床同步，不良品实时剔除，人力省了三分之二。✅ 还有更狠的，在模具内集成传感器，实时监测模温、冲裁力、振动频谱，通过边缘计算预测模具剩余寿命——这玩意儿德国人叫“Smart Tooling”，已经落地了。
但话说回来，国内冲压供应链两极分化严重。头部企业跑得飞快，数字化车间黑灯生产；而大量中小厂还在用二三十年前的油压机，模具精度靠钳工手艺撑着。这不是技术问题，是理念和投资的问题。❗ 但如果不转型，再过几年，连招个会修模具的钳工都难了，更别提跟特斯拉、比亚迪这样的客户配套。
材料那些破事
冲压件的材料，说白了就是钢铁厂和用户之间的博弈。SPCC换成SPHC？深冲钢改用IF钢？表面镀锌层厚度波动导致摩擦系数变化？每一个坑我都踩过。最坑的一次，薄板冲压件批批开裂，查模具没问题，最后发现是钢厂工艺调整，屈服强度波动超过30MPa，超出标准了但质保书还“合格”。从此以后，我们对关键牌号的板料，入厂必须做拉伸试验和成形极限图（FLD），再信质保书就是傻子。
💡 顺便提一句，随着电动车的轻量化，铝合金冲压件越来越多，但铝的粘模倾向很高，模具表面处理必须跟上，DLC涂层试试，有奇效。另外，温热成形（热冲压）在车身高强钢零件上已成主流，那个技术门槛更高，不是普通冲压厂能玩得转的。
所以，冲压件看起来简单——不就是冲个铁片嘛，但想做好、做稳，里面的学问太深了。模具、材料、工艺、检测，一环扣一环，任何一环掉链子，批量事故分分钟教你做人。别问我怎么知道的，都是血泪教训。
好了，瞎扯了这么多，其实就想说：尊重每一个冲压件，它背后是系统工程。别等废品堆成山，才想起我说过的话。
冲击载荷下的微观侵蚀，你真看清楚了？
很多人搞冲压，盯着宏观参数：冲裁力、拉深系数、模具间隙。没错，这些是大方向。但真正吃经验的，是那些看不见的东西——比如模具表面在反复冲击下产生的微裂纹，或是板料表面硬质颗粒造成的犁沟效应。我在车间呆过的都知道，一套新模具试模时精度能控制在±0.02，跑个十几万次后，你拿激光跟踪仪一打，型面全跑了。跟模具设计图纸没关系，就是材料扛不住。
问：冲压件毛刺怎么也解决不了，是不是模具间隙没调好？
答：不全是。间隙确实是毛刺的主要成因，但后来我发现，很多顽固毛刺根本是刃口钝化不均造成的。尤其用国产Cr12MoV，热处理硬度打上去都合格，可金相一看，碳化物偏析严重，导致局部软点。冲裁时那个位置先塌角然后撕裂，毛刺就产生了。换粉末冶金高速钢或硬质合金镶块，寿命直接翻倍，毛刺少到可以忽略。另外，板料表面清洁度也很要命，粘上氧化皮或者灰，刃口磨损加速，毛刺又来了。所以别一根筋调间隙，多看看相关变量。
冲压模具刃口微观磨损对比图
回头说模具寿命，这里面门道太多了。我在宁波见过一个做精密电机铁芯冲压的，模具一次刃磨寿命稳定在200万冲次以上。怎么做到的？真空热处理+深冷处理，硬度上到64HRC，残余奥氏体几乎为零。冲头涂层用TiAlN，金黄色那款，耐磨性和抗粘着性比TiN强一大截。而且人家有在线监测系统，冲裁力曲线一有异常波动就报警停机，避免突发性崩刃。这才是现代冲压该有的样子。
💡 不过话说回来，很多中小企业根本玩不起这种配置。那就得在维护上下笨功夫。定期拆模检查，不要等废品出来才停。用体视显微镜看刃口，发现微小崩口立即研磨。看似费时，其实比批量报废划算多了。
回弹——冲压件永远的痛
说到精度，不提回弹就是耍流氓。高强度钢板、铝合金现在用得越来越多，回弹补偿做不好，尺寸偏差能到几个毫米。以前靠老师傅敲模，试个八九次才能定型。现在有CAE仿真了，AutoForm、PAM-STAMP跑一遍，回弹预测八九不离十，再根据结果逆向补偿模面。但仿真不是万能的，材料性能波动一大，预测就虚了。所以有些厂搞在线闭环控制，用高速相机捕捉成形后的零件轮廓，实时调整模具间隙或压边力——这已经是德国、日本部分高端线的标配了。
问：冲压件拉裂和起皱怎么平衡？感觉压边力怎么调都不对。
答：这是经典难题，尤其在拉深复杂的汽车覆盖件。根本解决思路是分区域可变压边力。传统压边圈是整体式，现在可以用多点伺服控制的压边机，或者模具上装氮气弹簧分块施加压力。关键区域高压边，拉深易裂区低压边，配合合理的润滑，就能把成形窗口拉大。另外，坯料形状优化也重要，别用简单的矩形坯料，试试切角或弧形轮廓，让材料流动更匀。最后，如果允许，采用渐进成形或温热成形工艺，能从根本上改变材料的成形性能。
汽车覆盖件冲压回弹仿真分析图
自动化检测救了冲压件的未来
自动化检测救了冲压件的未来
过去冲压件全靠人工抽检，卡尺、检具、止通规，效率低不说，还容易漏检。现在招工难，年轻人不愿意干这个，倒逼出了自动化。视觉检测系统，比如基恩士的，一次扫描几百个特征，尺寸、毛刺、表面缺陷全搞定，精度微米级。我们给一家电池壳冲压厂上过一套，检测节拍跟冲床同步，不良品实时剔除，人力省了三分之二。✅ 还有更狠的，在模具内集成传感器，实时监测模温、冲裁力、振动频谱，通过边缘计算预测模具剩余寿命——这玩意儿德国人叫“Smart Tooling”，已经落地了。
但话说回来，国内冲压供应链两极分化严重。头部企业跑得飞快，数字化车间黑灯生产；而大量中小厂还在用二三十年前的油压机，模具精度靠钳工手艺撑着。这不是技术问题，是理念和投资的问题。❗ 但如果不转型，再过几年，连招个会修模具的钳工都难了，更别提跟特斯拉、比亚迪这样的客户配套。
材料那些破事
材料那些破事
冲压件的材料，说白了就是钢铁厂和用户之间的博弈。SPCC换成SPHC？深冲钢改用IF钢？表面镀锌层厚度波动导致摩擦系数变化？每一个坑我都踩过。最坑的一次，薄板冲压件批批开裂，查模具没问题，最后发现是钢厂工艺调整，屈服强度波动超过30MPa，超出标准了但质保书还“合格”。从此以后，我们对关键牌号的板料，入厂必须做拉伸试验和成形极限图（FLD），再信质保书就是傻子。
💡 顺便提一句，随着电动车的轻量化，铝合金冲压件越来越多，但铝的粘模倾向很高，模具表面处理必须跟上，DLC涂层试试，有奇效。另外，温热成形（热冲压）在车身高强钢零件上已成主流，那个技术门槛更高，不是普通冲压厂能玩得转的。
所以，冲压件看起来简单——不就是冲个铁片嘛，但想做好、做稳，里面的学问太深了。模具、材料、工艺、检测，一环扣一环，任何一环掉链子，批量事故分分钟教你做人。别问我怎么知道的，都是血泪教训。
好了，瞎扯了这么多，其实就想说：尊重每一个冲压件，它背后是系统工程。别等废品堆成山，才想起我说过的话。
