去年帮一家齿轮厂做产线升级，差点被热处理炉坑哭。预算卡得死，场地还受限，老板拍桌子说‘就要那款便宜的箱式炉’，结果升温速度跟不上，炉温均匀性一塌糊涂，试了3炉全报废。最后硬着头皮换井式炉，多花了十几万，但产品合格率直接从60%蹿到95%——你说这钱省得冤不冤？

热处理炉这玩意儿，外行看热闹，内行看门道。炉型选错，后续全是泪。

炉型不是越便宜越好，匹配工艺是王道

箱式炉、井式炉、网带炉、真空炉……每种炉子都有自己的脾气。比如轴承圈渗碳，你用箱式炉装筐堆在一起，气氛根本钻不进去，碳浓度梯度乱得像心电图。❗井式炉或推杆炉才靠谱，工件能吊挂或分隔，气氛流动均匀。再比如小批量多品种模具淬火，真空炉绝对香——变形小，表面光亮，还能省掉后续喷砂。但真空炉贵啊，一台好点的气淬炉动不动上百万，前期投资得掂量。

炉温均匀性是个硬指标，别看铭牌上写±5℃，装炉后实测差15℃的我都见过。买炉子一定要做九点测温，尤其是在常用温度段（比如淬火炉850℃左右）。💡小技巧：把热电偶插在工件模拟件的不同部位，看升温曲线，那才真实。

热处理炉九点测温示意图

控温系统：别被“智能”俩字忽悠瘸了

控温系统：别被“智能”俩字忽悠瘸了

现在卖炉子的都爱吹自家系统多智能。说实话，有些所谓智能温控仪，连PID参数都调不好，过冲严重，动不动就超温报警，半夜都得派人守着。真正好用的系统，至少得能记录工艺曲线，带电子签名，符合AMS2750或CQI-9标准——对，就是那个让无数热处理工程师头秃的审核标准。

我们车间去年换了一套数采系统，把老炉子的机械式记录仪全换成无纸化的，数据直接上传MES。刚开始工人抵触，说“搞这么复杂干嘛”，结果上个月客户审核，两点钟要查三年前的曲线，鼠标一点就出来了，审核员当场竖大拇指。✅这种投入，值不值？太值了。

气氛控制：碳势波动比失恋还闹心

渗碳、碳氮共渗、光亮淬火……气氛炉的核心是碳势控制。氧探头、碳控仪、参比气，缺一不可。但很多厂栽在氧探头的维护上——炉内积碳不清，探头中毒，碳势显示0.8%实际才0.5%，渗层不够，一炉子齿轮全报废。这种惨案，我朋友圈每个月都有人哭。

问：氧探头多久清理一次？

答：看炉况，连续生产的建议每周烧碳一次，用压缩空气反吹。如果碳黑很厚，别手贱去刮，拆下来用超声波清洗。还有，参比气流量一定要稳，别随便调，很多人把流量调大了以为反应快，其实适得其反，会烧坏探头。

另外，氮-甲醇气氛现在挺流行，比吸热式气氛灵活，不用发生器，适合小批量。但甲醇裂解不充分时会冒烟，味道刺鼻，密封性得做好。😷

热处理渗碳炉氧探头安装位置实物图

能耗与环保：烧钱的不只是电费

一台150kW的台车炉，满功率开一天就是三千多度电，工业电价一算，肉疼。所以保温材料很关键，陶瓷纤维模块比老式耐火砖节能30%以上，但烘炉时得小心翼翼，急升温会开裂。还有烟气余热回收，很多厂子嫌麻烦，直接排掉，其实加个换热器预热空气，一年能省辆小汽车。🚗

环保更是红线。淬火油烟、渗碳废气，不处理就排放，罚款能罚到你怀疑人生。低温等离子、催化燃烧，方案很多，但得根据废气成分来，别听环保公司瞎忽悠，最好先做个检测。

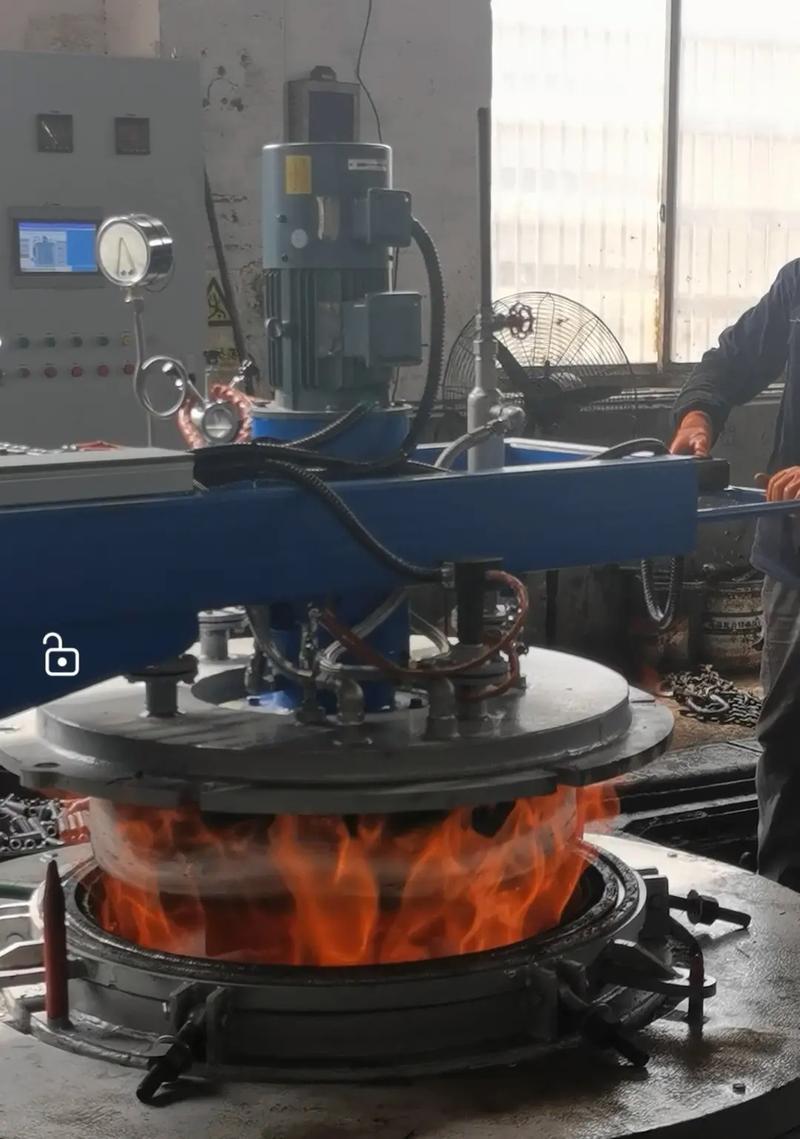

问：井式炉的炉盖密封老坏，怎么解决？

答：老生常谈的问题了。多数是高温变形导致的，建议用迷宫式密封加柔性石墨盘根，别用石棉盘根，易粉化还致癌。另外，炉盖水冷圈别断水，一缺水胶圈老化快，漏气严重就会造成脱碳，产品发黑。

未来趋势：数字化不是摆设

未来趋势：数字化不是摆设

现在搞智能工厂，热处理炉的联网是基础。我们给几条网带炉加了振动传感器和电流监测，提前预警轴承故障，避免了两次非计划停炉。还有用AI预测碳势偏差的，虽然还不太成熟，但方向是对的。不过，千万别盲目上系统，基础自动化得先搞好，否则就是空中楼阁。

其实热处理这行，经验很重要，但数据更靠谱。那个老师傅说“摸一下炉壳就知道温度”，现在年轻人谁还信这个？🤨把热像仪拍一下，温度分布一目了然。时代变了，对吧？

最后说一句：买热处理炉，别光看报价，把服务响应、备件供应、工艺支持都算进去。有些进口炉子参数漂亮，但换个硅钼棒要等两周，生产线停得起吗？所以，国产炉子现在也不差，像某些品牌的多用炉，性价比真的可以，不过得擦亮眼睛选对型号。
