干连铸的都知道，一提速准没好事。

不是中心偏析，就是三角区裂纹。反正吧，只要你想多出点坯子，老天爷就要给你脸色看。前阵子跟一个老连铸工长喝酒，他说现在厂里搞什么高效化改造，拉速从1.2m/min硬往上怼1.8，结果呢？整月的废品率翻了一番。他猛灌了一口，咂咂嘴：「这帮搞工艺的，坐在办公室算算热传输就敢定参数，他们来机前站过吗？」

这话扎心。但也不是没道理。

高拉速背后的物理死结

连铸机说白了就是个热量搬运系统。钢水从中间包流进结晶器，要在极短时间内形成足够厚的坯壳，才能顶住后面扇形段的鼓肚力。拉速一高，坯壳在结晶器里停留时间变短，出口坯壳就薄。薄到什么程度？有时候连钢水静压力都扛不住，直接鼓肚、漏钢。我见过最惨的一次，拉速刚调到1.7，结晶器出口就亮起了红灯，那画面——算了不细说，闹心。

但厂里要产量，怎么办？就得在结晶器上做文章。搞什么抛物线锥度、高频小振幅振动、电磁制动……这些玩意儿管用吗？有点用。可代价呢？锥度铜管寿命直接腰斩，一个月换两三回，换一次就得上万块。这账算下来，到底是赚了还是赔了？

说到电磁制动，这又是另一个故事了。

电磁搅拌：神器还是玄学？

电磁搅拌（EMS）在行业内都快被神话了。销售跟你吹，什么辊后搅拌、结晶器搅拌、末端搅拌，一套组合拳下来，等轴晶比例能到60%以上。你真信？我告诉你，现实骨感得很。

装是装了，参数调来调去，电流低了没用，电流高了吧，白亮带又出来了。更可气的是，有时候操作工偷偷把搅拌关了，你都不知道——因为根本不影响质量指标！反正有些钢种，天生柱状晶发达，你搅上天也没用。但你要敢在会上说这玩意儿没用，等着吧，设备商和某些专家能跟你急。都是利益。

不过话说回来，对于某些特殊钢，比如轴承钢、弹簧钢，合理的搅拌确实能改善碳化物偏析。前提是你得摸透磁场频率、搅拌位置和浇注温度的匹配关系。这需要大量的现场试验，还得有懂行的工程师死磕，不是买个设备就能搞定的。

所以啊，别迷信神器。连铸这东西，工艺匹配比技术本身重要一百倍。

动态轻压下：听到耳朵起茧，但真做好的有几家？

动态轻压下这个概念流行十来年了，现在新上的板坯连铸机几乎标配。原理说起来简单：在坯壳凝固末端附近施加一个机械压下量，补偿凝固收缩，抑制富集溶质钢水的流动，从而减轻中心偏析和疏松。听起来完美无缺。

可现实呢？谁知道凝固末端在哪儿？靠传热模型算吗？模型准不准，谁给你打包票？现场工况一天变八回，拉速、过热度、冷却强度，哪个不是实时浮动？模型要是跟不上，轻压下要么压在上面液相穴里——没用；要么压在完全凝固的轧制区——搞不好还压出内裂。厂子里常开玩笑：动态轻压下是门「艺术」，全靠操作工的手感。

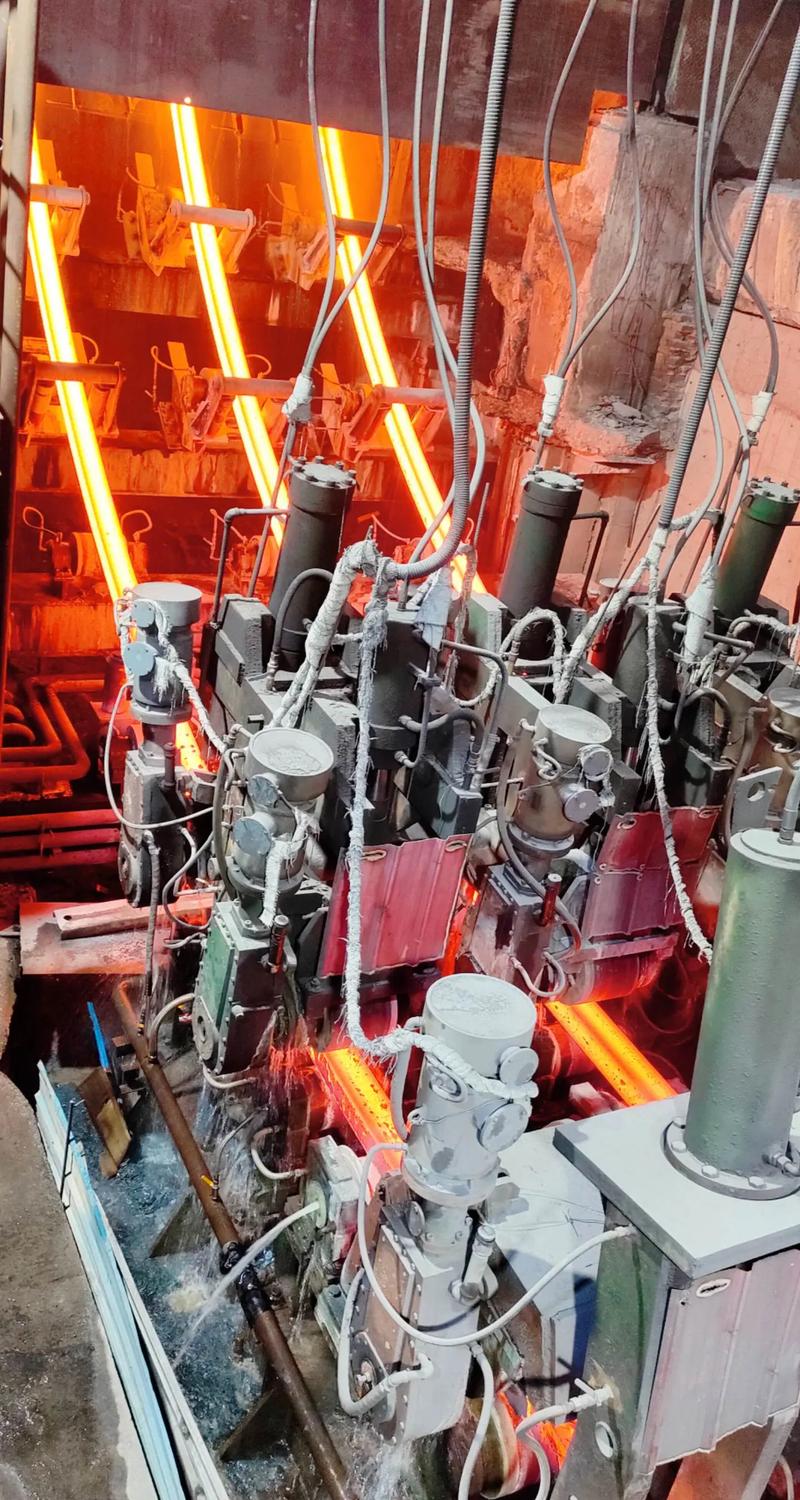

我见过真正用得好的，是那种舍得在检测上花钱的。比如在扇形段中间安装压力反馈传感器，实时感知铸坯反力，再配合精确的辊缝控制，形成闭环。但这样一套系统下来，维护成本高得离谱，液压管路三天两头漏，传感器经常被卡死。所以大部分厂子就让它「动」着，压没压对看天意。

问：连铸坯常见缺陷里，中心偏析和三角区裂纹到底怎么区分，哪个更致命？

答：这俩确实容易混淆，但本质上不同。中心偏析是溶质元素（碳、锰、磷等）在凝固末端聚集，导致铸坯芯部成分不均匀，轧成材后会出现带状组织，搞不好就判废。三角区裂纹则是因为坯壳在扇形段受到弯曲或矫直应力，在铸坯角部薄弱处撕裂，经常伴生于振痕底部。哪个更致命？我觉得看用途。如果后续要深加工，比如冲压、拉拔，三角区裂纹可能直接开裂，废品率飙升；如果是做普通结构件，中心偏析导致性能不均，有时候也能混过去。但别侥幸，客户一旦追查，都是大事。

问：现在很火的铸轧一体，连铸直接出薄带，这靠谱吗？

答：你问的是薄带连铸，比如双辊铸轧，那是另一个赛道。传统连铸出厚板坯、方坯，再经加热、轧制；双辊铸轧概念是把钢水浇在两个反向旋转的辊子之间，直接凝固成1-5mm的薄带，省掉整个热轧工序。技术上很迷人，沙钢前些年不是引进了一条吗？但商业化难度大，侧封板寿命、水口堵塞、均匀性控制……一堆问题。说实话，它更适合某些不锈钢、硅钢这类高附加值品种，普碳钢就别想了，经济上拼不过薄板坯连铸连轧，比如CSP那类。未来十年，传统连铸还是主流，别被概念忽悠。

扯了这么多，归根到底一句话：连铸是实践的科学，不是PPT的科学。提速也好，上设备也罢，得人去盯，去摸，去反复试。那些坐办公室的空降参数，多半要被打脸。

前段日子看报道，说某钢企搞数字化车间，连铸平台上装了几百个传感器，数据大屏炫得不行。可一问你漏钢预报准确率多少，支支吾吾。数字化不是贴金，是解决问题。否则就是花架子。

行业需要多点较真的人。比如结晶器液面波动，你就死磕那个±3mm，别整±5mm也能对付。对付对付，质量就对付没了。共勉吧。
