干了几十年冶金，最烦听人说“精炼就是把钢水搅和搅和”。玩笑开大了。你搅一个我看看？能把硫搅到0.003%以下，能把氧含量干到几个ppm？这里面的门道——三言两语根本说不清。

不过话说回来，精炼这事儿，确实像给钢水做“透析”。转炉、电炉出来的初炼钢水，那叫一个“脏”：硫、磷、氧、氮、氢，还有一大堆非金属夹杂物。跟一锅乱炖似的。这时候就得靠精炼，一层层往下扒杂质。但怎么扒？扒到什么程度？哪种设备组合最省钱又管用？这些都是真金白银砸出来的学问。

钢铁冶炼钢水精炼车间全景

LF精炼：看似温柔，实则暴力

LF炉，全称钢包精炼炉。说白了，就是一个带加热功能的搅拌机。底吹氩气咕嘟咕嘟，电极噗嗤噗嗤升温。但你可别小看这“搅和”——造渣才是灵魂。我记得有次在现场，老师傅调整合成渣配比，石灰、萤石、铝矾土……多倒了两铲萤石，炉渣稀得跟水一样，脱硫效果直接拉胯。💡脱硫的核心在于高碱度、低氧化性、大渣量和强搅拌。这四个条件，缺一不可。

有人问，LF能把硫脱到多低？说实话，常规工艺做到0.005%轻轻松松。但要往0.001%冲，那就得下血本了——渣要更白，搅拌要更狠，时间也更长。有时候觉得LF就像个慢性子的裁缝，一针一线，不慌不忙。但一旦设定好参数，那股子“闷劲儿”上来，硫含量曲线简直直线下坠。

问：LF精炼能完全去除硫吗？

答：不能，而且也不可能完全去除。这玩意儿是个化学平衡问题。钢水里的硫和炉渣里的硫，到最后会形成一个分配比。理论上你能无限趋近于零，但代价是时间、电耗、耐材侵蚀……现实中得算经济账。一般汽车板、管线钢要求硫小于0.005%，而一些抗氢致裂纹钢则需要超低硫，甚至小于0.001%。这时候就得靠LF和真空精炼打配合了。

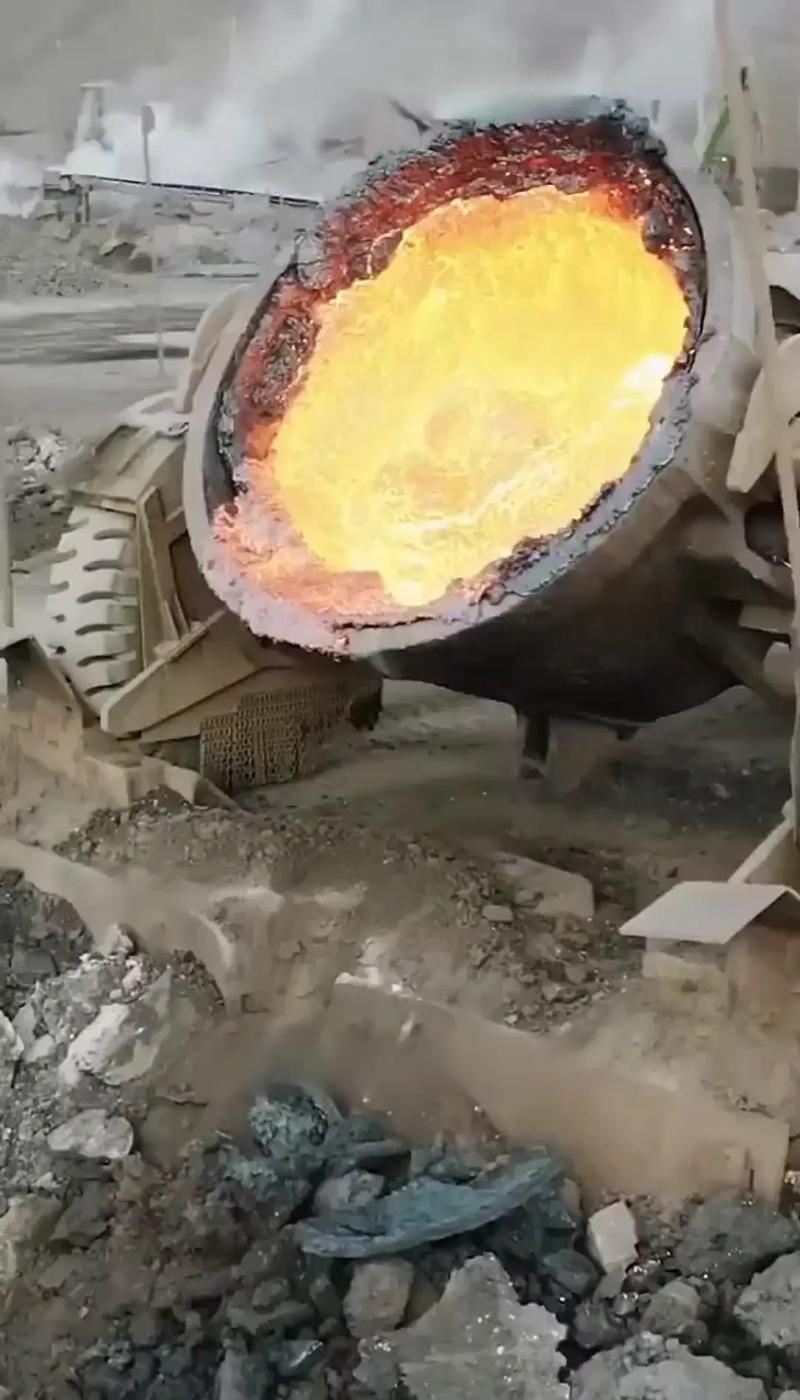

LF钢包精炼炉造渣操作

真空才是杀手锏：RH精炼脱气脱碳

真空才是杀手锏：RH精炼脱气脱碳

如果LF是外科医生，那RH就是ICU急救室。RH，循环脱气法，两个浸渍管插进钢水，一边抽气，一边让钢水像喷泉一样在真空室里循环。那场面——钢水在没有空气的环境下飞溅、落回，杂质气体被狂吸而出。❗我第一次观摩RH处理超低碳钢，看到碳含量从几十ppm干到10ppm以下，心里直呼“变态”。

RH最狠的就是脱氢。氢在钢里，那是致命缺陷——白点、裂纹，分分钟让厚板报废。真空度一上来，氢的溶解度断崖式下降。再加上强循环，脱氢效率能到70%以上。还有脱碳，靠的是钢水中氧和碳反应生成一氧化碳被抽走。现在好多钢厂为了省事，直接走轻处理模式，只脱气不脱碳，时间短、成本低。但遇到高标准钢种，还是得老老实实深脱碳。

不过你猜怎么着？RH也有软肋——不能加热。钢水温度在后面连铸时必须精准，所以LF和RH经常组CP。先LF升温、脱硫、调成分，然后RH脱气、脱碳、最终微调。这一套组合拳打下来，钢水纯净度能提升好几个量级。

问：为什么现在都要搞超低硫钢、超低碳钢？

答：需求倒逼啊！管线钢要在极寒、高硫化氢环境下服役，硫高了直接应力腐蚀开裂；汽车用钢要轻量化，强度要求高，碳必须控得死死的；硅钢片更变态，硫、氮、钛都要求极低，否则电磁性能完蛋。说白了，下游越来越刁，钢厂只能玩命精炼。不过，这也催生了不少新技术，比如单嘴真空精炼、带顶枪加热的RH-OB等等，都是在夹缝里找出路。

精炼的未来：数字化与极限追求

精炼的未来：数字化与极限追求

前阵子去一家钢厂调研，他们搞了个精炼数字化模型。根据来料成分、目标钢种，自动计算加什么渣、加多少、搅拌强度多大、时间多长。以前靠老师傅经验，现在靠算法。但说实话，老师傅的直觉还是牛——有时候模型算出来要加200kg石灰，他瞄一眼渣样，直接砍到180kg，效果反而更好。这就是人机结合的魅力。

不过话说回来，精炼的极限到底在哪里？几年前大家觉得5个ppm的硫已经逆天了，现在有人干到2ppm。氧含量也是，从几十ppm降到几个ppm。但越是往下压，成本指数级上升。而且夹杂物不是单纯去除了就完事，还得控制形态、大小、分布。氧化铝夹杂能堵塞水口，硫化锰会拉长成裂纹源……所以现在兴起了“夹杂物工程”——不是彻底消灭它，而是把它改造成无害甚至有益的形态。比如用钙处理，把脆性氧化铝变成液态钙铝酸盐，不容易堵水口。听上去挺简单，实际上钙的收得率极不稳定，加多了又产生硫化钙夹杂……唉，都是坑。

最后，我觉得精炼这活儿，有点像雕琢艺术品。同样的钢种，不同钢厂的精炼路线可能完全不同，但目标只有一个：用最低的成本，达到客户要求的纯净度。这背后是化学热力学、动力学、传热学、流体力学……搅在一起的硬核科学。下次再听见有人说“就是搅和搅和”，我可能会笑笑，然后扔过去一本《钢铁冶金学》。

毕竟，看不见的纯净，才最见功夫。
