那是七年前的一个夏天，山东某炼油厂。加氢裂化装置突然紧急停车，高温高压的油气从一处阀门喷涌而出——幸好发现及时，没酿成爆炸，但整条产线停了整整两天。事后拆开看，阀体材料选错了，原本该用316L不锈钢，结果图纸上写成了304。就一个字母，损失过千万。从那以后，我每次在车间看到新装的阀门，都会下意识多摸一摸铭牌。不是不信任，是怕了。

炼油厂加氢裂化装置阀门泄漏现场

说实话，干工业这行越久，越觉得阀门这东西，水太深。很多人觉得不过是个开关，拧一下就行。真这么简单？高温、高压、腐蚀介质、频繁操作……这些工况下，阀门就是整条管道的命门。

选型不是查样本那么简单

刚入行那会儿，我也迷信阀门样本。看着参数表觉得挺对，压力等级PN40，温度上限425℃，材质WCB，够了啊。结果装上没俩月，阀杆开始渗漏，再后来干脆打不开。拆下来一看，填料函烧得跟碳似的，原来那介质带少量固体颗粒，把密封面磨得不成样子。样本没骗人，但样本不告诉你——介质特性才是选型的核心。💡

现在带徒弟，我第一课就讲：拿到工艺条件，先别翻样本，先去现场看。看啥？看介质到底有多脏，看振动大不大，看操作频率。有些工位一天开关几十次，普通手轮阀没几个月就坏了，换成气动球阀或电动调节阀才靠谱。但也不是所有地方都适合上自动化，成本、维护能力都得算。对吧？

那些年我踩过的材质坑

阀门材质，绝对是个大话题。碳钢、不锈钢、哈氏合金、双相钢……很多时候，你会发现选材不是越贵越好。有一次，某精细化工项目，介质含醋酸，浓度还不低。供应商推荐了316L，说耐腐蚀没问题。用了半年，阀体穿孔。后来金相分析，发现是晶间腐蚀， 316L虽然含钼，但在特定温度区间，还是扛不住。最后换成衬氟阀门，问题立马解决。所以，选材质必须结合介质浓度、温度、流速，甚至微量杂质。❗

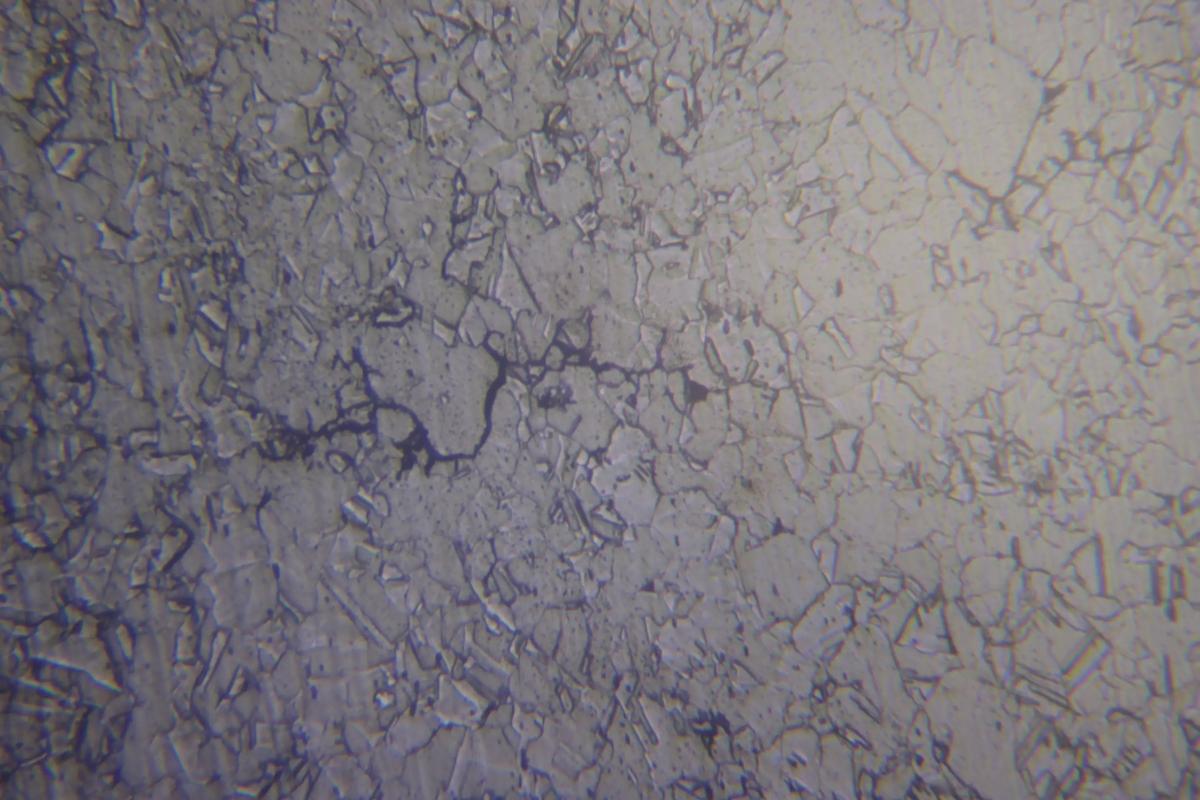

化工阀门晶间腐蚀金相照片

还有一次，电厂的蒸汽疏水阀。高压过热蒸汽，温度540℃。开始选的铬钼钢阀体，理论上可以，但实际用了三个月，阀瓣密封面严重冲刷。后来改成了硬质合金堆焊的密封面，寿命延长了三倍。你看，理论和实际，往往就差那么一点细节。

维护？不是拧拧螺丝那么简单

维护？不是拧拧螺丝那么简单

很多工厂对阀门维护还停留在“坏了就换”的阶段。说实话，这种思路太浪费。一个高压闸阀，稍微泄漏，很多人直接换新，其实很可能只是填料松了，压盖紧两圈就行。但怕就怕在，该换的不换，不该换的瞎折腾。比如安全阀，必须定期校验整定压力，这是法规要求，马虎不得。我见过把安全阀拆下来用水压试，结果弹簧锈了都不换，这不是拿人命开玩笑？

再说说阀门选型的数字化。现在很多大厂开始用三维管道设计软件，阀门数据直接进库，这避免了人为抄写错误。我以前见过一个笑话：现场装了一半，发现法兰标准对不上，设计图是美标ANSI 150LB，采购买成了国标PN16。虽然压力等级类似，但螺栓孔距对不上，全退货。所以，标准体系必须统一，美标、国标、日标、德标，一开始就要定死。

国产阀门，进步与隐忧

干了二十年，眼看着国产阀门从被嫌弃到逐步替代进口。确实进步了，尤其是高温高压球阀、超低温阀门这些特种领域，有些品牌已经相当能打。但不得不承认，一致性还是差了点。同一批次，有的用五年没问题，有的半年就漏。关键还是品控。😔 另外，国产阀门在细节处理上，比如铸造表面质量、执行器附件匹配，和进口品牌比还是有差距。不过话说回来，价格摆在那，服务也及时，对于大多数工况，选靠谱的国产阀门是性价比之选。

最后吐个槽：选型的时候，别光听销售忽悠。有些参数是“最佳工况”下的，实际现场哪有什么最佳，全是变数。一定要结合最恶劣工况考虑，留够余量。比如介质温度波动大，密封材料就得选PTFE还是柔性石墨，别图省事。还有，千万别忽略阀门附件，比如电磁阀、限位开关、过滤减压阀，这些小东西坏起来，整个阀就瘫痪了。✅

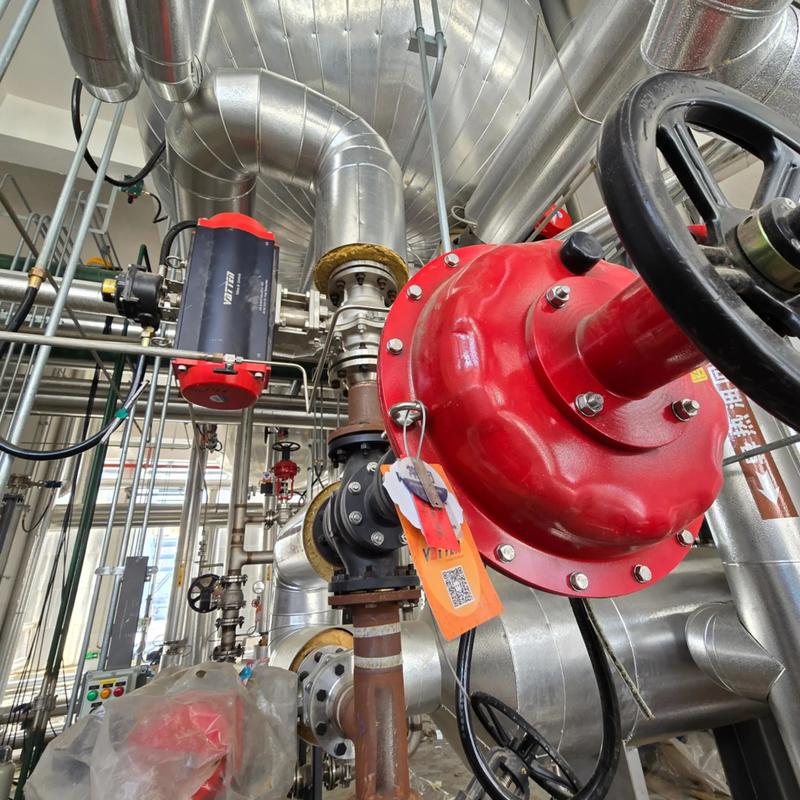

工业阀门安装现场执行器及附件

总之，阀门这个行当，看似简单，实则处处学问。每一次选型失误，背后都是真金白银的教训。多去现场，多拆几个旧阀，比看十本样本都有用。
