你知道吗？搞了二十年炼钢，最让我着迷的还是电弧炉里那团火。熔炼这活儿，说简单也简单，就是把废铁变成钢水；说复杂，那真是地狱级难度。温度控制、化学成分、能耗……每一个环节都像在走钢丝。 电弧炉炼钢，就是用电弧的热量来熔化废钢。热效率高，环保，还能吃各种废料。不过，这几年我在现场踩过的坑，比走过的路还多。 ❗ 比如，炉壁的耐火材料总是不经意间就烧穿了——那场面，火光四溅，心跳加速。

能耗黑洞与电极消耗：熔炼成本之痛

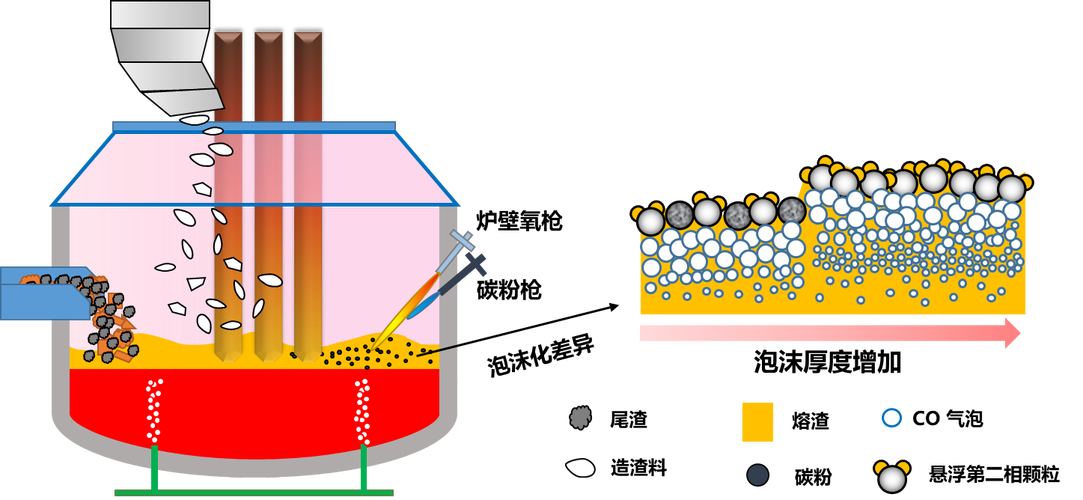

电费，电费，还是电费。电弧炉是电老虎，一天吞掉几十万度电是常事。我们之前在一个项目里，吨钢电耗飙到400 kWh，老板脸都绿了。后来我们发现，问题出在供电制度上——长弧操作虽然熔化快，但对电网冲击大，电极消耗也快。调整成泡沫渣埋弧操作后，电耗降了15%，电极消耗从2.0 kg/t降到1.6。这才是熔炼该有的样子，对吧？ 电弧炉泡沫渣埋弧操作示意图 电极呢，就像铅笔芯，烧得飞快。尤其是石墨电极，价格比黄金还贵的时候，简直是在烧钱。✅ 我们试验了水冷复合电极，虽然初期投资高，但寿命延长了30%，长期看划算。但水冷系统不能漏水，否则钢水遇水爆炸，不是闹着玩的。

智能化熔炼：当AI走进电弧炉

实话实说，我刚听说“智能化炼钢”时，心里是打个问号的。以为又是忽悠。但去年，我们上了一套智能控制系统，确实香了。它根据废钢种类、炉况、钢种目标，实时调节电流电压和吹氧量。还用了炉气分析来动态控制碳含量，终点命中率从70%飙升到95%。这意味着什么？不再需要人工反复取样测温，出钢温度偏差控制在±5℃以内。我当时的感受——科技真的改变了熔炼！ 不过，话说回来，AI也不是万能。有次系统误判废钢尺寸，电弧不稳，差点烧坏炉盖。所以，人还是不能偷懒。熔炼这行，经验永远有它的位置。 💡 一个小技巧：优化配料结构很关键。我们原来用大量生铁，成本高。后来增加热压块和破碎料，不仅成本下降，熔炼时间还缩短了5分钟/炉。

熔炼现场快问快答

问：电弧炉熔炼过程中，如何有效防止钢水过氧化？ 答：控制吹氧是关键。很多人以为氧多多益善，能加速脱碳。其实过头了，钢水氧含量飙升，不仅增加脱氧剂消耗，还易产生夹杂物。我们采用副枪动态测氧，配合炉气CO分析，精确控制供氧强度。另外，泡沫渣操作要形成良好的埋弧，减少钢水吸气。就是细致活儿，得盯着数据，别凭感觉。 问：熔炼不锈钢时，电弧炉与AOD（氩氧脱碳炉）如何配合才能既保质量又降本？ 答：这问题好！不锈钢熔炼，成分控制是灵魂。电弧炉主要负责熔化，提供粗钢水，关键脱碳和成分微调在AOD。我们发现，如果在电弧炉阶段把碳控制到0.1%以下，AOD压力就小很多，但消耗也大。后来我们折中，电弧炉出钢碳目标设在0.2-0.3%，留给AOD去精炼。这样，电弧炉电耗降低，AOD用氧量也减少，总成本降了8%。还有，合金加入时机也很重要，镍铁在电弧炉加，铬铁在AOD加，防止烧损。熔炼，其实就是场博弈。 电弧炉与AOD配合熔炼不锈钢流程图 时代在变，熔炼也在变。绿色化、智能化、短流程……但核心还是那团火，和守着它的人。如果你也对钢铁有感情，欢迎交流。
