烧结，不仅仅是加热那么简单

入行那年，师傅扔给我一句话："小子，烧结嘛，就是把粉压成块再烧一烧。"我当时真信了。后来才发现——扯淡。要是这么简单，咱们厂废品率也不至于一度干到15%。

烧结这玩意儿，说深了是扩散、流动、致密化的复杂过程，说浅了就是控制温度、时间、气氛的艺术。但实际操作起来，变量多到让你怀疑人生。

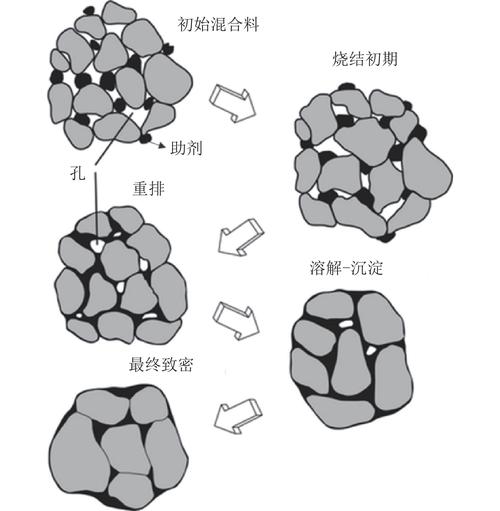

粉末冶金零件烧结过程微观变化

有一回，我们要做一批高强度铁基齿轮，明明配方没变，烧结出来的零件伸缩率就是不稳。折腾了三天，最后发现——炉子里的气氛露点波动了！就因为外面下雨，空压机没及时排水。你看，这种破事儿，书里能写吗？

温控：失之毫厘，谬以千里

温控：失之毫厘，谬以千里

烧结温度怎么定？理论上，一般选在主要组分熔点的0.7~0.8倍。但那是理论。实际遇到过一种钨合金，按照相图算出来1450°C正合适，结果烧结颈长不好，强度上不去。后来把温度提到1480°C，同时缩短保温时间，强度直接翻了1.5倍。为什么？因为这里头有个晶粒异常长大的问题——温度略低，扩散慢；温度高一点，液相出现恰到好处，但保温长了晶粒就疯长。

❗ 一个小经验：别光看热电偶读数。定期用测温环校准炉温，尤其是在做精密烧结时。我们吃过亏，热电偶老化后显示偏高，实际温度低了20°C，那批零件全成了"脆脆鲨"。

QA：你关心的那些头疼问题

QA：你关心的那些头疼问题

问：烧结后零件尺寸变形，到底怎么控制？

答：尺寸变化根儿上是因为致密化和收缩。坦白讲，完全不变形几乎不可能，但能控制在公差内。关键点：
1. 生坯密度均匀性——压制模具、装粉方式影响巨大。我们之前模具磨损不均匀，压出来的坯密度差0.2g/cm³，烧出来直径能差0.1mm。
2. 烧结工艺曲线的升降温速率。太快了，内外温差大，应力就来了。特别是脱脂阶段，别急着冲高温，得让润滑剂慢慢跑掉。
3. 支撑方式。大件烧结时，支撑不好，重力就能让它变形。我们就见过一个长条零件，烧结后弯成了弓，后来做了专用陶瓷托架才解决。

问：气氛控制老出问题，碳势不稳，有时还会脱碳或渗碳，怎么破？

答：气氛是烧结的灵魂。用氮氢混合气最常见，但里面有微量氧和水，搞不好就氧化。我们现在的做法：
✅ 在线露点仪实时监控，报警值设在-40°C（露点越低越干燥）。
✅ 定期取样做碳硫分析，尤其做粉末冶金钢时，碳含量超差就全废。
💡 一个骚操作：对碳敏感材料，可以在炉子里放一点"牺牲"石墨块，能缓冲碳势波动。但别放太多，否则可能无意中增碳。

新技术？别被概念忽悠了

新技术？别被概念忽悠了

这几年大家都在谈微波烧结、放电等离子烧结（SPS），听上去高大上。说实话，SPS确实牛，升温快、时间短，能做纳米材料。但工业化大批量生产？路还长。设备死贵，模具寿命是硬伤。有一次我们想试SPS做硬质合金，单件成本是传统烧结的5倍，老板直接摇头。

反倒是一些看起来"土"的方法，比如加压烧结（热压）在航空刹车片上用得稳如老狗。还有真空烧结在医疗植入物上不可或缺，因为洁净度要求高。

不过，得益于物联网，现在很多烧结炉都带上了远程监控和数字孪生。坐在办公室里看烧结曲线，发现异常能及时调整——这在十年前不敢想。但也不是没坑：数据采集精度不够，模型不准，照样抓瞎。我们厂去年上了一套MES，初衷是优化烧结工艺，结果因为底层传感器缺失，搞了三个月还是半自动，气得我……

结语：烧结是门手艺活

很多人把烧结当成纯科学，但我觉得它更是一门手艺。理论是地图，实践才是脚下的路。你得懂材料、懂设备、懂检测，还得有面对突发问题的直觉。那种直觉，是烧废了成千上万零件换来的。所以，别看不起车间里满手油污的师傅，他们可能比博士更懂某个牌号粉末的"脾气"。

现代化烧结车间全景实时监控大屏

最后啰嗦一句：如果你刚开始接触烧结，先从记录每一炉的数据开始。数据不会骗人，它是你最好的老师。好了，先聊到这儿，我得去调那台老炉子的气氛阀了——昨晚梦见它又闹脾气。
