入行十几年，有人问我拉拔有什么难的？不就是把金属棒材或者线材拽过模具变细吗。呵呵，要是真这么简单，咱们这些搞工艺的早失业了。实话实说，拉拔这活儿，七分靠设备，三分靠手感——剩下九十分全在那些看不见的细节里。

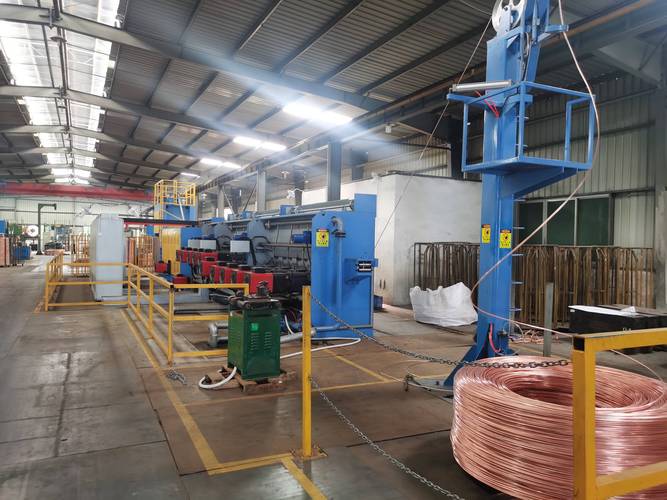

金属线材拉拔生产现场

拉拔原理？先别急着上模

拉拔原理？先别急着上模

新来的小伙子总爱一头扎进理论里，什么延伸系数、变形区角度算得门清，可真到操作台前，分分钟出幺蛾子。拉拔的本质是塑性变形，这没错。但钢种不同、热处理状态不同，甚至同一批料的表面氧化皮厚薄，都能让你调好的参数瞬间失效。😅

举个例子，做高碳钢丝拉拔，你如果忽略索氏体化后的冷却速度，拉不到一半就断丝给你看。断丝还不是最糟的，最怕那种‘内伤’——表面看着光溜，一绞合就开裂，送到客户那里才暴露，那损失……唉。我至今记得一桩事，给某汽车零部件厂供弹簧钢丝，就因为中间退火段少走了15分钟，结果整批次抗拉强度波动超标，赔了辆小车的钱。从那以后，每条拉拔线上的热处理记录我都要亲自查。

所以啊，别看不起‘老掉牙’的铅浴淬火，尽管环保查得严，但某些高强钢丝还真离不开它。新出的流态粒子床等温淬火是个方向，只不过设备投资让不少老板犹豫。不过话又说回来，不投行吗？客户对疲劳寿命的要求一年比一年高，你不升级，单就被人抢走。

问：拉拔前必须做哪些准备，才能避免断丝？

答：你这问到点上了。三大块：原料检验、表面处理、模具预检。原料不光看尺寸公差，重点查表面缺陷，目视+涡流探伤双保险；表面处理呢，磷化+皂化的老套路虽然稳定，但对不锈钢、钛合金那种难拉货，我建议试试草酸盐涂层，摩擦力能降一大截；模具么，最低要求是上投影仪测孔型，别只靠塞规——我见过太多因为模具入口角磨损导致竹节纹的案例了。对了，润滑剂记得提前循环加热到工艺温度，冷油直接喷上去跟没用一样。

模具与润滑——老生常谈里的新门道

模具重要性不用多说。但这些年我发现个怪现象，不少厂子舍得花大价钱买进口拉拔机，配的却是廉价模具，润滑剂更是几十年不换配方。这不是开玩笑吗？碳化钨模确实耐磨，可一旦出现环状磨损，整根线材的椭圆度就超标，单靠肉眼根本看不出来。最近我比较迷纳米晶硬质合金模，晶粒细到0.2微米，硬度能到93HRA，拉不锈钢焊丝寿命是传统模具的三倍，就是贵得肉疼。

拉拔模具磨损对比图

润滑这边，拉拔油不是越稠越好。❌ 黏度过高，油膜太厚，表面看着油汪汪，实测反而因为剪切热导致润滑失效，黏着磨损能让你一天换三副模子。我现在比较推崇的是干式润滑+微量喷淋的复合方式，尤其是在不锈钢管拉拔上，效果拔群。具体做法是：模盒前半段用高压喷头打入极压添加剂含量高的水基液，后半段让拉拔粉自然粘附，既保证了降温又降低了摩擦系数，模具出入口温差能控制在15℃以内。

问：如何判断模具该换了？有没有量化标准？

答：简单粗暴看三样：拉拔力突增15%以上、表面出现规则纵向条纹、产品外径公差超过1/3公差带。在线检测系统当然能自动报警，但没装系统的线，建议每两小时用便携式粗糙度仪抽检一次拉拔出的材料。还有个土办法——听声音，正常拉拔是稳定的‘沙沙’声，一旦模具磨损，你会听到周期性的‘嗞啦’异响，很刺耳。另外，模具寿命台账必须记录，别靠脑子记。我们规定碳化钨模拉A3钢累计走料50公里必须拆检，天然钻石模更娇气，15公里就要看一次。

问：拉拔油能不能混用？听说有些厂用废机油代替，靠谱吗？

答：千万别！废机油里的金属碎屑和酸性物质简直就是模具杀手，一时省了小钱，后面模具报废、频繁断丝、表面质量投诉能让你亏到吐血。不同厂家的拉拔油也别混，基础油和添加剂体系完全不同，我上个月就遇上一起：某操作工把皂化液和合成酯类油混了，结果全池子变成豆腐渣状，整条线停了4小时清理，还报废了半吨钢丝——真是想骂人了。💢 老老实实按厂家推荐用，定期检测酸值和黏度，该换就换。

2025年了，我们还在用经验吃饭吗？

现在到处都在喊智能制造，拉拔行业当然也被卷进去了。坦率讲，国外的在线测量系统已经做得相当成熟，激光测径、涡流探伤全整合在拉拔线上，实时反馈给伺服电机调整拉拔力。但国内很多中小企业，甚至一些大厂的某几条老线，还是靠老师傅的耳朵听声音、手指摸表面来判断。不是不想升级，一算投资回报，老板就摇头。不过话说回来，完全依赖自动化也不现实。有一回，某条‘全自动’拉拔线突然批量出现竹节纹，查了半天传感器数据都是绿的，最后才发现是磷化膜太厚，导致摩擦系数突变——这玩意儿传感器还真测不出来。最后靠的还是老张头用手一摸，‘膜太厚了！去，重新磷化。’所以说，人机结合才是正道。

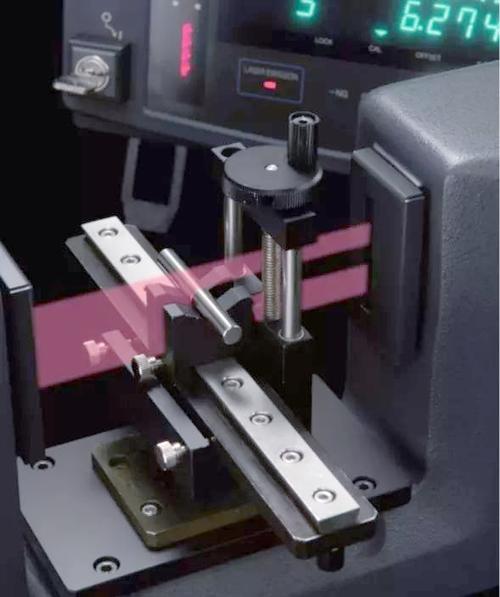

拉拔生产线上的激光测径仪

最新的实践里，我特别看好数字孪生在拉拔上的应用。把整个拉拔过程的温度场、应力场仿真出来，实时映射到物理产线，一旦偏离最优窗口，系统自动微调拉拔速度或润滑流量。去年去德国参展，看到K公司已经把这套系统用到了不锈钢微细管的冷拔上，成品率从87%直接拉到96%，看得我眼热。💡 国内也有高校在做，但落地慢，主要是积累数据量不够，模型老过拟合。对了，还有一项比较落地的技术——模具内嵌光纤传感器测压力，能提前预判黏模，这个倒是很多厂可以上的，成本不算高，确实能减少突发停机的次数。

唉，走了一圈回来，感觉拉拔这行业就这样，看似粗活儿，实则处处精细。新人在前面冲锋，我们这些老家伙在后面收拾小尾巴，偶尔还得给自动化‘上课’。你有什么拉拔上的糟心事或得意技，不妨也来聊聊，这行当的乐趣，不就在这些较劲里么。
