说实话，做过现场的人都知道，轧制这玩意儿，理论一套，实际另一套。

你哪怕把教科书背得滚瓜烂熟，到了轧机边上，照样被那些莫名其妙的浪形、厚度波动搞得焦头烂额——更别提客户验收时那一脸嫌弃的表情。对吧？

上周去一个中厚板厂，正赶上换辊，操作班长一脸疲惫跟我说："李工，辊缝参数完全按模型给的，可板形就是不行，头尾超差太离谱。"

我看了一眼监控曲线，得，又是轧辊热凸度在作怪，但根源远不止这个。

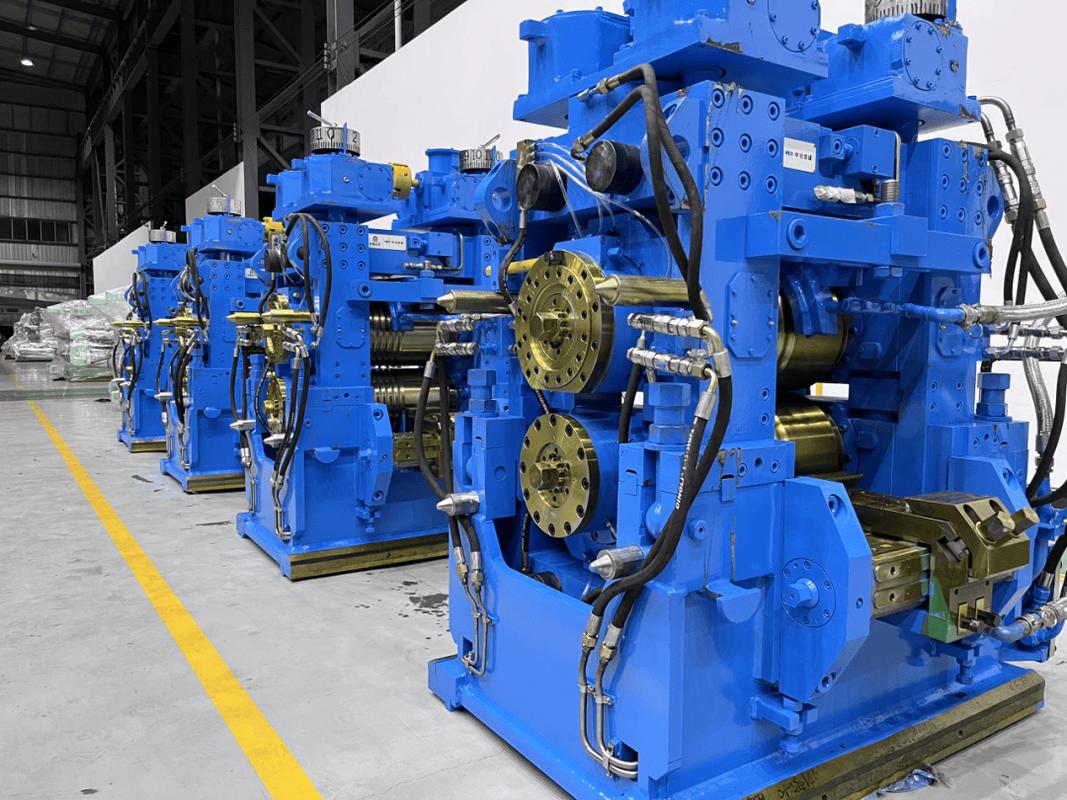

轧机里的"隐形变量"

轧机里的"隐形变量"

很多人以为轧制就是两个辊子把钢坯压薄，力大就行。❌

大错特错。

现代轧制是高度复杂的系统工程，从加热炉的气氛控制到卷取机的张力波动，每个环节都可能成为板形不良的元凶。

比如热轧带钢的精轧机组——七架连轧，速度同步要求毫秒级响应。一旦某一架的秒流量失衡，马上就是波浪弯，而且是那种肉眼可见的中浪或边浪。💡

但偏偏有些厂的老轧机，活套臂响应迟钝得跟大爷散步似的，你气不气？

说到轧制模型，现在都搞"智能制造"，可很多二级系统还是靠操作工手动修正自学习系数，因为原始模型对合金钢的变形抗力预测根本不准——特别是那些含铌、钛的微合金钢，再结晶行为太诡异了。

我印象最深的一次，试轧X70管线钢，板坯出炉温度明明符合工艺要求，粗轧机前两道次也正常，结果到精轧第四架突然出现严重轧机振动，带钢表面全是明暗相间的横纹，简直灾难现场。❗

后来发现是轧制油润滑不均匀加上工作辊表面氧化膜剥落，连锁反应。

冷却工艺：被低估的"后轧制"环节

别以为钢板离开精轧机就万事大吉，层流冷却和卷取温度控制才是最终微观组织的"定型师"。

有多少厂因为冷却集管堵塞、侧喷角度不对，导致整卷性能不均？太多了。

去年有个冷轧基料用户投诉说冲压开裂，追溯发现热轧卷头、中、尾的屈服强度差超过40MPa——鬼知道在卷取后冷却不均时发生了怎样的相变不均匀。

说白了，轧制变形与冷却的配合，就像厨师的火候与调味，差一毫都不行。

现在很多产线上了超快冷系统（UFC），但是操作工还是习惯用老一套开水方式，阀门开度设定全凭经验，白白浪费了好设备。唉，有时真不是技术不行，是人的观念跟不上。

钢板层流冷却设备水流分布图

问：为什么热轧带钢经常出现中间浪或双边浪？

答：浪形本质是横向延伸不均。中浪通常是辊缝中部压力过大，导致中部延伸大于边部，常见原因有负凸度轧制、轧辊热凸度过大或冷却不均；而双边浪往往是辊缝边部压力过大，正凸度过大或工作辊边部掉肉都可能引起。更隐蔽的是，如果精轧机架间张力波动大，瞬间的拉应力也会造成隐性浪形，在后续工序才显现。所以解决浪形，不能只调弯辊力，要系统查轧辊磨削凸度、轧制计划编排（宽窄混排）、冷却水喷嘴状态，甚至检查侧导板的对中度。

问：冷轧板表面出现周期性划痕，怎么破？

答：先别急着换轧辊。周期性划痕往往与辊系附属设备有关。如果是纵向连续划痕，检查辊道、导板、压紧台是否有焊点或金属粘着；如果是间断的短划痕，频率与轧辊转速相关，那可能是轧辊表面有剥落坑或软点，需进行涡流探伤。还有一个容易被忽视的地方——乳化液过滤系统。脏的乳化液里混有铁粉和磨粒，就像在来回砂纸打磨板面。✅ 定期清洁磁过滤器和磁性分离机，必要时提升乳化液清洁度等级，比频繁换辊成本低得多。

新趋势：数字孪生与轧制视觉检测

这两年，行业里谈得最多的就是数字孪生——在虚拟空间构建轧制全流程镜像，实时仿真、预测板形和厚度。

但说实话，真正跑通的案例不多。

难点在于数据采集的真实性和模型精度。

比如轧制力传感器存在漂移，位移传感器受到振动干扰，这些"脏数据"喂给模型，再好的算法也白搭。不过，一些头部钢企已经开始在精轧机后安装高清线扫描相机，结合深度学习，实时检测板面缺陷并反推轧制异常，这比传统人工目视强太多了。

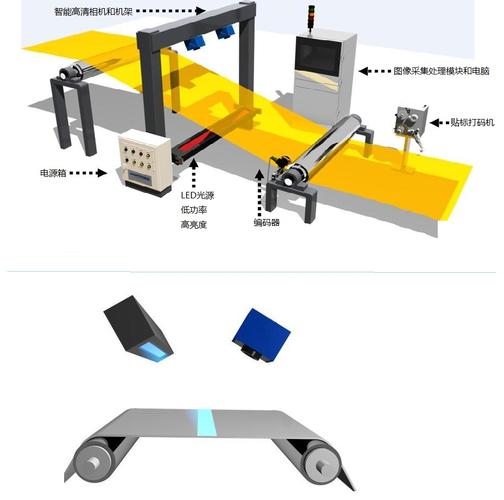

热轧带钢表面缺陷在线检测系统

我记得参观一家新投产ESP线（无头带钢）时，看到他们用基于大数据的"质量包"追溯系统，每一寸带钢的轧制温度、力能参数、板形数据全部记录，质量异议时直接回放，精准到米——那才叫现代轧制。

但设备投资是真金白银，不是所有厂都能负担。所以更多企业选择在现有轧机上做低成本智能化改造，比如增加无线测温传感器，或利用工业听诊技术检测轧辊轴承早期故障，避免突发的轧机停机。

说到底，轧制技术再怎么发展，也离不开对物理本质的理解。忽视金属流动规律，光靠黑箱模型，迟早出事。我曾经见过一个工程师，为了追求产量，把粗轧压下率提得过高，导致铸坯中心疏松焊合不好，最后厚板探伤不合格，整批判废——惨痛教训。

所以，下次当你走进轧钢车间，看着火红的钢坯穿梭于轧机之间，别只感叹场景壮观，更要看到背后那些看不见的工艺博弈。搞轧制，永远是在与温度、速度、变形、摩擦力这些物理量做斗争，而胜利，只属于真正懂它们的人。

（全文完，基于2024-2025年轧制现场实践更新）
