上周去车间，看到一小伙在调滚丝机，满头大汗，螺纹还是烂牙。我问他参数，他说按手册来的。我一看，滚压轮转速设得太高——典型的没搞懂材料流动。说实话，滚压这事儿，理论是一回事，上手是另一回事。 滚压，说白了就是拿滚轮去挤压工件，让表层金属流动成形。没有切屑，表面被强化，强度、粗糙度都好得多。用在螺纹、花键、沟槽这些地方，效果拔群！举个例，航空紧固件，滚压出的螺纹，疲劳寿命能比车削的高几十倍。但是——你要是觉得滚压就是随便压一压，那惨了，分分钟批量报废。

滚压轮选不对，全都白费

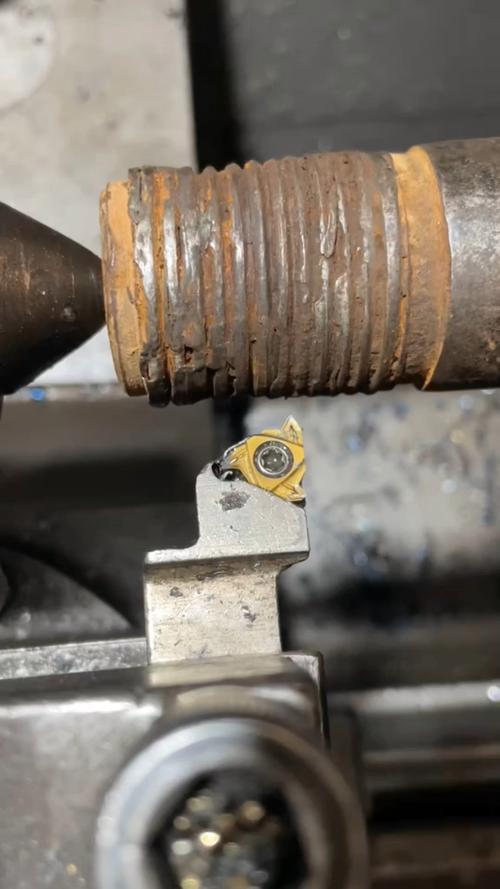

滚压轮是核心。几何形状、材质、涂层，哪一个掉链子都不行。有次我们采购了一批便宜滚压轮，说是Cr12MoV淬火，硬度HRC60以上。结果呢？压了几百件发现牙型塌边，一打硬度，才HRC55。全批螺纹超差，重工都救不了。老板脸绿得……从那以后，我打死不用来路不明的轮子。 螺纹滚压轮磨损对比实拍图 选滚压轮，首先看工件材质。软料用高速钢就行，硬料、不锈钢得上硬质合金，最好带TiAlN涂层。轮子直径也得算，太小了受力大，容易崩；太大了，设备可能装不上。倒角设计很关键，导入角没做好，毛刺哗啦啦的，后面要去毛刺累死。

参数调整不是拨开关，是要用听的

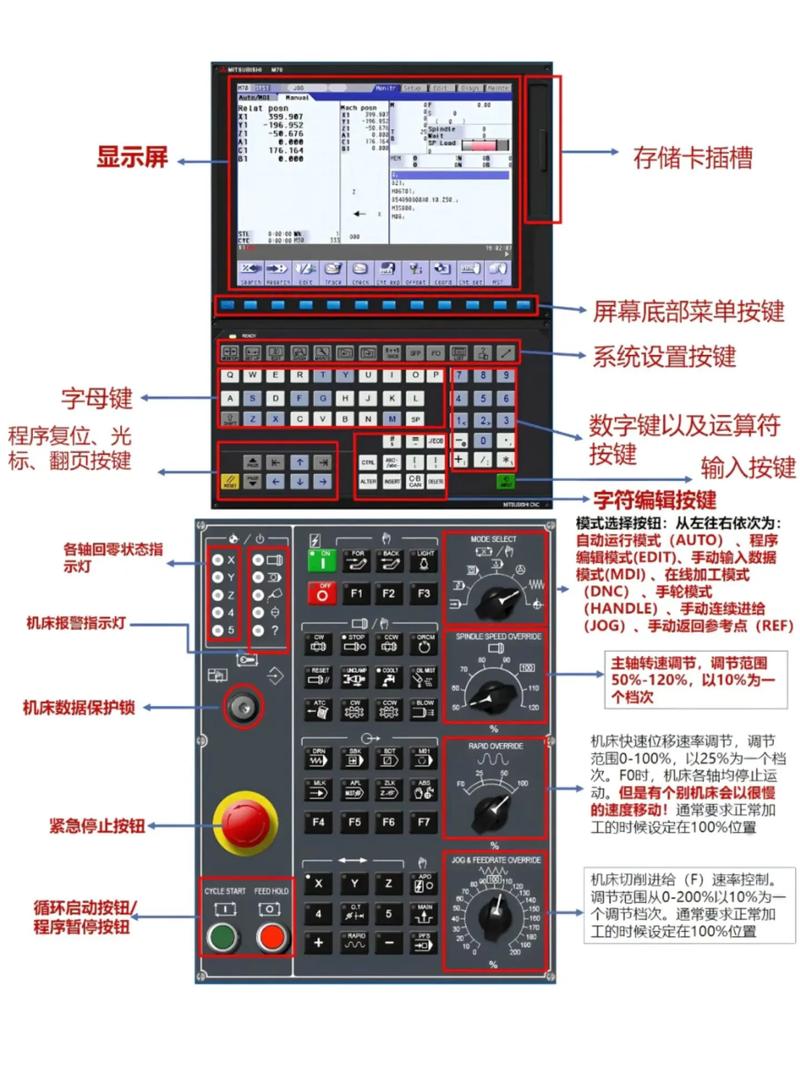

滚压三要素：压力、速度、进给量。手册只是起点，现场得调。我见过太多人死抱参数表，工件材料批次一换，硬度波动大了，还照旧设，结果不是烂牙就是起皮。 我的习惯：先试压五六件。看毛刺——正常是均匀细小毛边，如果毛刺大块翻出，可能压力过大或材料太软。听声音——平稳的“嗡嗡”声是健康的，如果出现尖啸或断续撞击声，赶紧停机！尖啸常见于润滑不足或滚压轮转速太快；撞击声可能是工件没刚性好，或者轮子偏心。 滚压加工操作面板与参数设定 润滑！润滑！润滑！重要话说三遍。滚压是高压摩擦，不加润滑等于干磨。普通钢件可以用切削油，不锈钢、钛合金必须用极压添加剂的高粘油，不然粘模粘到怀疑人生。别问我怎么知道的——有次做316L，加了普通机油，滚压轮和工件焊在一起，整套轮组废了。

QA：你憋了很久的问题，直接看这

问：滚压后螺纹中径超差，老是偏小，怎么办？ 答：别光盯滚压过程，先量毛坯外径！滚压前的光杆直径是关键，通常取螺纹中径和底径之间某值。如果毛坯小，滚压后中径必然小。另外滚压轮磨损也会让牙型变瘦，中径就下去了。定时用通止规抽检，别等一批干完再查，哭都来不及。 问：干钢件好好的，一换不锈钢就出鳞片状剥落，啥原因？ 答：不锈钢粘性大、加工硬化快，压力稍大表面就起皮。先降压力，分两遍滚压。第一遍轻压，让表层预变形；第二遍再压到尺寸。润滑要用含硫氯极压剂的，效果立竿见影。还有，进给速度放慢点，让金属有时间流动。 问：滚压头老偏摆，怎么对中？ 答：对中讲究“一看二摸”。先用肉眼让滚压轮和工件大致同轴，锁紧后手盘主轴，感觉阻力。如果时紧时松，说明偏心了。精调时用百分表打滚压轮外圆和端面，控制在0.02以内。或者直接买自带精密对中机构的滚压头，省心。

智能滚压？还没飞入寻常厂

智能滚压？还没飞入寻常厂 去年德国斯图加特展，看到一款自适应滚压单元。实时监测滚压力、扭矩，闭环反馈给CNC，自动补偿轮子磨损和材料硬度变化。压出来的螺纹一致性好得吓人，CPK轻松到2.0。但一问价，六位数。国内大部分小厂，还在用手动液压滚丝机，调参全靠老师傅手感。 实话实说，不是看不起智能设备，是投资回报周期太长。但趋势摆在那，新能源车近两年的紧固件要求严多了，主机厂逼着提升零缺陷水平，不上监控难过审。有条件的可以先用半自动，加装个力传感器和在线测量站，成本可控。 滚压这门手艺，干十年也不敢说摸透。每次换新材料、新型号，都像第一次谈恋爱，又兴奋又怕踩坑。那些所谓的工艺规范，是前人血泪换来的，但机械制造最迷人的地方，就是总有个案让你推翻重来。还在坑里的兄弟们，多交流，少走弯路。
