说实话，第一次在车间看见旋压机干活，我整个人是懵的。一个厚铁饼，顶在模具上，主轴带着飞转，然后一个轮子就那么硬生生地压上去——金属跟橡皮泥似的，被擀成薄壳。我当时就想，这玩意儿有什么技术含量？不就是个旋转的辊子嘛。

后来脸被打肿了。

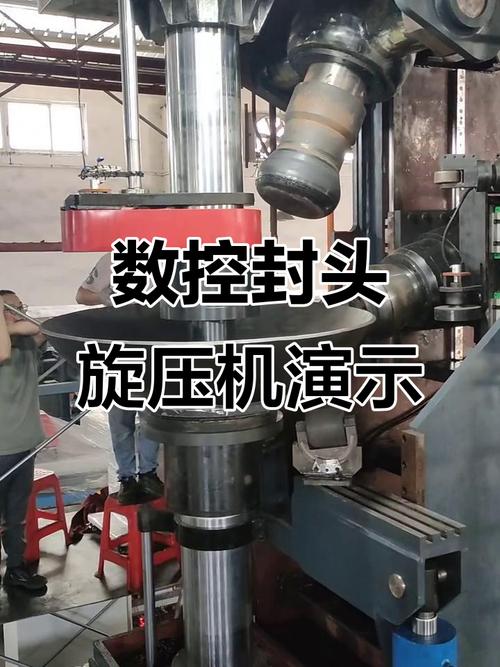

旋压机加工大型封头过程

压一下是拉扯，压多了就是撕裂

压一下是拉扯，压多了就是撕裂

旋压的原理，课本上讲得轻飘飘：利用旋轮对旋转的毛坯施加压力，使其产生连续的局部塑性变形，最终获得薄壁回转体零件。但真上手调机，才发现每压一次，材料内部都在经历一场撕裂与流动的博弈。尤其强力旋压——也叫变薄旋压，壁厚减薄率一旦超过材料极限，工件当场开裂给你看。废品率？没经验的时候能冲到30%，心都在滴血。

不过话说回来，这工艺的魅力也在这儿。它不像冲压那么死板，几道次下来，能搞出冲压根本做不了的复杂曲面。航空航天那些薄壁筒形件、导弹壳体、甚至火箭燃料贮箱，很多都是旋压啃出来的。❗真的，没旋压，很多尖端装备连壳子都造不出。

普旋还是强旋？选错一秒变废铁

很多人分不清普通旋压和强力旋压。简单粗暴点：普旋壁厚基本不变，只是改变形状，像早年手工作坊做锅碗瓢盆；强力旋压则故意减薄壁厚，收口、缩颈、翻边一溜够，金属被碾得明明白白。选工艺的时候，我踩过坑——给客户做一批铝合金灯罩，图省事用了普旋，结果壁厚不均，重心偏移，装上去歪歪扭扭，被退货。后来咬牙上强力旋压加在线测厚，成品率一下拉满。💡选型这事儿，真得看材料、看结构、看批量，别学我拍脑袋。

问：旋压件精度能到什么程度？能替代机加工吗？
答：得看具体工艺和机床。一般数控旋压，直径公差能控制在 ±0.05mm 以内，壁厚差 ≤0.03mm，表面粗糙度 Ra1.6 以下。对很多回转体零件，直接旋压到尺寸，不用再车削，省钱省料。但你要是拿它跟精密磨削比，那还是歇着吧。旋压本质是塑性成形，不是去除加工，细微回弹避免不了。做液压缸筒，我们通常留 0.1mm 余量再珩磨，稳得很。

问：哪些材料适合旋压？不锈钢旋得动吗？
答：动是动得了，就是费刀。旋轮寿命跟你选的材料硬度成正比。铝及铝合金最乖，延伸率好，旋裂风险低；铜、软钢也还行。不锈钢就得小心，尤其奥氏体不锈钢，加工硬化快，道次减薄率必须压得很低，否则工件中间就脆断。钛合金更头疼，要加热旋压，机床还得改装，成本嗖嗖涨。我们厂接过一单 TC4 钛合金筒，旋一轮下来，旋轮发烫，冷却液呲呲冒烟，跟打仗一样。

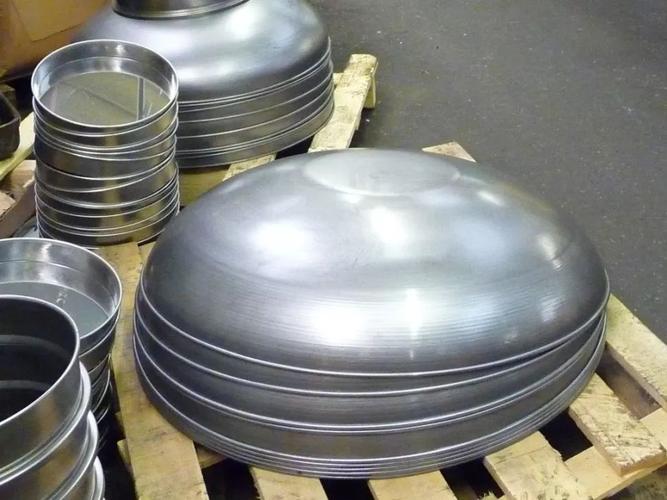

强力旋压加工异形薄壁零件

数控时代，手艺还得靠“手感”

数控时代，手艺还得靠“手感”

现在的旋压机都带数控了，程序一调，路径自动走。可你以为这就完了？太天真。材料批次不同、热处理状态稍有差异，参数就得微调。老练的旋压师傅看铁屑颜色、听旋轮噪声，就知道该不该调刀。这种经验，数字化暂时还替不了。前阵子赶一批镍基高温合金的环件，工艺卡写得清清楚楚，但实际旋起来，腔体共振嗡嗡响，心都提到嗓子眼，最后靠老师傅凭感觉加了辅助支撑才稳下来。✅那种人机合一的默契，不是几行代码能复制的。

旋压这行，虽然冷门，但一直在进化。新出的多轮错距旋压、热旋连铸工艺，让过去不敢想的零件落了地。我有时候盯着旋压出来的镜面内壁，忍不住想，这得是多精巧的金属流动，才堆出这么漂亮的纹路。工业的美，大概就这么藏在火花和压力里吧。

然后回过神来，赶紧去盯下一件——怕裂啊。
