拉深这个工艺，说实话，我干了十年，还是经常被它气到跳脚。明明昨天还好好的模具，今天一来，零件起皱跟老太太脸似的。搞机械的都知道，冲压里头，最难伺候的就是拉深——薄板进去，筒形件出来，过程看着简单，实则一堆坑等着你。

还记得刚入行那会儿，师傅甩给我一套图纸让我调模具。我心想，不就是压个杯状件么？结果一开机，零件壁部裂得像龟壳。拆模一查，压边力给大了，材料流不进去，硬生生被拉断。💡压边力，这玩意儿没有绝对标准，全靠试模手感和经验。大了起皱，小了破裂，简直是个玄学。

拉深模的生死线：间隙与润滑

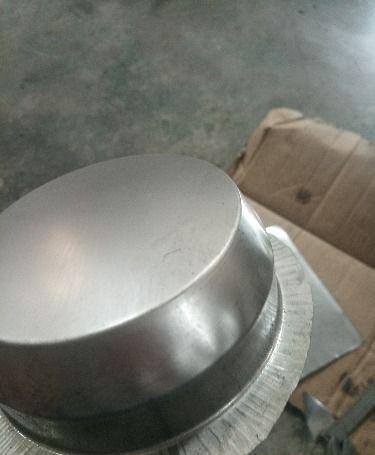

模具间隙，拉深模设计里最要命的参数。太紧了吧，摩擦力飙升，工件表面划伤，严重时候直接烧焊——模具和工件粘在一起，拆都拆不下来；太松了，筒壁厚度不均，口部出现“制耳”，后头还得修边，废料一堆。❗有一次做不锈钢薄壁件，间隙只放了料厚1.1倍，结果连续十几个都没成，车间主任脸都绿了。后来调到1.3倍，再配合好润滑，立马顺滑得像切黄油。说到润滑，很多人会忽略。拉深油不是随便喷喷就完，针对性极强，铝件得用低粘度，钢件要极压性能好的，不然薄膜一破，模具再见。 拉深模具间隙过大导致的起皱缺陷实物特写

我记得有一次试模，怎么调都出波浪边，间隙核了又核，没问题啊。最终发现是压边圈表面磨损，局部压强失控。所以，别光盯着数字，模具状态比设计值更重要。💔

起皱和破裂，两个冤家怎么平衡

拉深工艺里最经典的矛盾就是起皱和破裂。你想，压边力压不住，法兰边就皱，跟包子褶似的；压得太狠，材料流不动，壁部就裂。这俩就像跷跷板，按下一头，另一头翘起来。我们老师傅有句糙话：“宁皱不裂，裂了就废。”因为起皱好歹能修，裂了直接报废。不过现在很多高强钢拉深，起皱更隐蔽，一旦侧壁出现内皱，根本没法修，所以控制策略全变了。✅

问：遇到拉深件起皱，调整压边力没用怎么办？

答：这种情况八成是材料流动应力状态不对。首先检查拉深筋布局，拉深筋阻力太小或者位置不合理，需要修改。我做过一个矩形盒件，四角用局部拉深筋加高，中间段降低，才把流速调匀。另外，适当提高凹模圆角半径也能缓解起皱。如果还是搞不定，就上分段压边——这是现在伺服压力机的强项，压边力能随行程变化，起皱和破裂都能兼顾，不过成本高得肉疼。 工业铝板拉深起皱与破裂对比演示

问：拉深破裂总是出现在同一个位置，可能是什么原因？

答：先看裂纹方向，纵向裂通常集中在壁部，是材料流入不足；横向或斜向裂多在凹模圆角处，是弯曲反弯曲应力致裂，或者凹模圆角太小。有一回我死活调不好，后来发现是模具内压边面不平，导致局部压应力过大。用红丹粉合模一查，高点被磨掉，立马正常。💡还有，别忽略材料本身，不同批次板材的n值、r值差一点，拉深结果天差地别。尤其现在国产板，有时候性能波动大得想骂人。

拉深筋：看不见的手

很多人看不起拉深筋，觉得就是几条凸起的棱。其实它是控制材料流动的“无形之手”。布局合理，整个零件应变均匀；布局糟糕，就是起皱和破裂的元凶。我做汽车纵梁拉深时，筋的截面形状、高度、圆角全是反复试出来的。那种感觉——像在调弦，松一点走音，紧一点就断。现在是多用CAE仿真了，但仿真归仿真，现场还得微调。🙃特别是深拉深，最后一段行程，拉深筋得让材料“收回去”一点，否则法兰边太薄会裂。这种动态控制，压力机吨位曲线都有对应。

拉深工艺的发展，这几年伺服压力机普及确实改变了玩法。以往机械压力机，滑块的行程曲线固定，压边力恒定的模式被打破，可以设定压边力随行程变化的曲线，特别适合难成形材料。还有热成形+拉深一体，做高强钢零件，成形精度极高，回弹小。但模具冷却水路设计复杂得让人头秃，一条水路不通，整个模具报废。

最后，给年轻工程师一点建议：拉深这门手艺，书本教你原理，真正成长是在车间看着零件一点一点变形，摸得出材料流动，听得懂压力机声音。💡别太迷信仿真，也别不信仿真，关键是自己去“读”零件。每一件拉深件都是活的，它在跟你说话。真的，只有试过，才知道。
