干了十几年钣金，折弯这活儿，看似简单——压一下就弯了嘛。但真干起来，能把人逼疯。特别是碰到高强板、不锈钢，或者客户死抠±0.1mm的时候。说实话，我现在听到‘回弹’两个字，头皮都发麻。

前两天跟一个同行聊天，他说他厂里新来个小伙子，折个电箱愣是干废三张板。我问他用的啥模具，他说：“就那个通用的啊，上模R0.2，下模V8。” 我一听就乐了。这不典型的——闭着眼上刀，张开嘴就骂材料不行。

钣金折弯模具V形槽选择示意图

折弯的第一大坑：回弹

回弹这玩意儿，跟狗皮膏药似的，甩都甩不掉。你折90度，它非得给你回个1-2度，气不气？ ❗

影响回弹的因素太多了：材料、板厚、下模开口、折弯半径、甚至特么折弯速度都沾点边。 有个德国佬的公式，算起来能写半页纸。但车间里谁有空算？全是经验。

我自己的土办法：先试折，拿角度尺量。差多少度，再调程序里的角度补偿。 不过，这几年全电伺服折弯机普及了，很多自带角度闭环反馈。折弯过程中实时监测下模的变形量，然后自动调整滑块下死点。💡 别说，这玩意儿真省心，回弹大都能给你掰回来。

但伺服机贵啊，好多小厂还是液压的。液压机补偿回弹就更考验手艺了——你得知道多压多少丝。1度大概对应多少行程，不同开口不一样。我跟你说个好记的：V8开口，折1.5mm冷板，1度大概差0.08mm行程。 当然这只是个大概，别死套！

问：为啥我折出来的件，两边角度不一样？一边刚好，一边大了一度多？
答：八成是滑块不平，或者上下模没对中。滑块倾斜，折弯力偏一边，两边回弹就不一样。赶紧检查水平度，拿塞尺测一下。还有可能是模具磨损，一边刀尖圆角变大了。

模具选不对，功夫全白费

折弯模具的讲究，三天三夜说不完。就说最简单的V形下模：开口宽度一般是板厚的6-8倍，这是常识。但很多人不知道，这个倍数直接影响折弯所需压力和回弹大小。开口越大，需要的压力越小，但回弹越明显。

有次接了个活儿，2mm厚不锈钢，折一个小边，要求折弯外角R特别小。我心想简单啊，上模用尖刀，下模开V8。结果一折，边上有轻微裂纹。✅ 后来分析，不锈钢延伸率低，尖刀应力集中。换成上模R0.5，下模V10，再试，完美。

还有那个上模的刀尖角，常规88度、86度、甚至30度尖刀都有。很多人以为刀尖越尖越好，能压死边。其实刀尖过尖，寿命短不说，还容易在板材表面压出痕迹。除非客户要求压平那个角，否则我一般推荐88度上模，兼顾强度和成型。

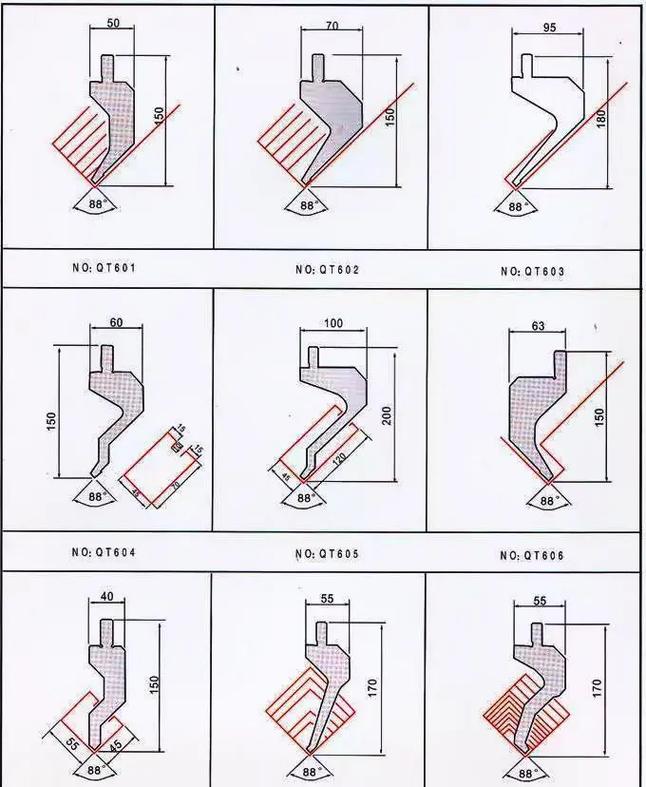

折弯机不同上模刀尖形状对比图

分段模具也是个坑。长工件必须拼刀，拼接间隙留不好，折出来有条线。我现在干大件，必用整体模，哪怕运费贵点。分段模唯一的好处是灵活，能拼各种长度。

图纸上的R角，车间里的生死线

图纸上的R角，车间里的生死线

很多工程师画图，折弯内R标个R0.5，就以为理所当然。实际上，折弯内角半径=上模刀尖半径+板厚减薄量+回弹影响，根本定不住。尤其薄板，你用R0.2的刀，折出来内R可能快R0.8了。

我碰到最头疼的，是有客户图纸标“折弯内角R必须≤0.3”。这咋整？2mm不锈钢，你用R0.2尖刀，折出来应力全积在角上，保不齐就裂。后来我跟他设计部吵了一架，让他们改成“内R参考值0.5”，才算消停。❗

实际上，除非你是精冲折弯，或者后续有打磨工序，普通折弯的R角别太较真。功能性要求倒可以——比如要求“与配合件干涉的区域R必须小于某值”，那另说。

问：有没有办法让折弯R角更准一些？
答：有，加底部压印，或者用精板+特殊模具。 压印就是折弯前在上模位置压一个小槽，这样折弯时板料会沿着槽口折，R角受模具控制更强。但这增加工序，成本高。还有个狠招：折完再冷镦一下。

自动化与手工作业——谁才是未来？

现在吹上天的自动折弯单元，机器人上下料，随动托料。我看过几家展会的演示，确实快。但你要说它完全替代人？💡 我冷笑。

小批量多品种，换模具频繁。自动换模系统再快，也得几分钟。而老师傅手动换，可能更快。还有那种需要折多道弯的异形件，机器人抓着板跟着翻，轨迹规划不好，边角碰撞风险大。我去年参观一个工厂，自动单元调试了半年，产能还没三个人的班组高。老板脸都绿了。

不过大件、重板，机器人是真香。搬不动啊。一个400公斤的不锈钢框架，让人搬，铁打的腰也受不了。所以折弯的未来，肯定是人机协作——机器人干重活、单调活，人干复杂调试和首检。

说句掏心窝的话：别迷信全自动。你就是买个几百万的折弯中心，碰上垃圾模具、乱来的毛坯，照样折不出好东西。先把基础工艺搞扎实，该磨的模具磨好，该校的滑块校平，比啥都强。

我经常跟新来的说：折弯这行，脑子比手重要，手比机器重要。 机器是死的，人是活的。共勉吧。
