钣金加工的数字化“陷阱”：我踩过的坑，你千万别再踩
激光切割：快是真的快，但废品率一度飙到15%
设备刚到的时候，厂家培训师说得天花乱坠，什么自动套料、智能避障。我们信了。结果第一个月，废品堆成山。喷嘴堵了没人发现，板材变形导致切割尺寸飘移，切割气体纯度不达标……最后发现，核心问题就一个：参数包没适配我们的材质。进口设备默认参数针对欧洲钢材，我们的国产板材，成分波动大，直接套用必死无疑。
后来我们自己建了参数库，一种板材做二十几次正交试验，才把切割面粗糙度稳定在Ra 6.3以下。说实话，这活儿，没点较真劲根本干不下来。那些宣传‘一键切割’的——纯属扯淡。❗
钣金激光切割加工车间现场
问：激光切割速度和精度到底怎么平衡？
答：别听销售忽悠。如果你切薄板（1-2mm），速度拉满，但焦点位置要动态调整，不然底部挂渣让你怀疑人生。厚板（6mm以上），速度降下来，用氮气做辅助气体，断面才光亮。我们试过几次，速度提高10%，废品率翻番，算总账完全不划算。所以，参数优化没有捷径，老老实实做工艺实验。
折弯工序：被忽视的“精度杀手”
激光切得再准，折弯一折偏，全白搭。我们厂最老的折弯机，用了15年，滑块间隙都能塞手指了，油缸泄漏，后挡指定位误差0.3毫米——做机箱机柜，面板缝隙能跑马。后来换了电液伺服折弯机，带角度实时反馈，你以为就万事大吉了？天真。回弹量补偿才是噩梦。材料批次不同，回弹都不一样。我们现在每批料先试折3刀，测回弹角，再微调补偿值。操作工都练出火眼金睛了，听声音就知道折弯角度对不对——这玩意，经验比设备还重要。💡

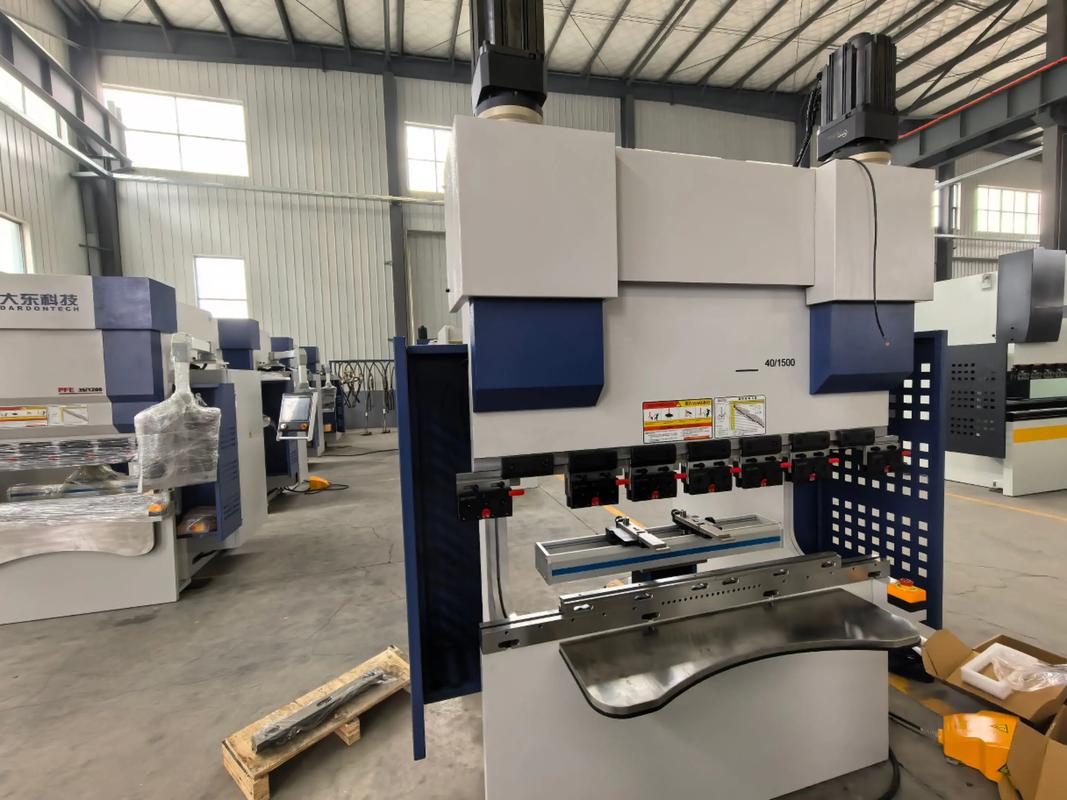

钣金数控折弯机高精度折弯加工
问：多品种小批量钣金件，怎么减少换模时间？
答：我们用了快换模具系统，但是——别光买硬件，模具管理要跟上。以前我们的模具乱放，找个上模半小时。后来强制推行模具车定位存放，二维码扫描领用，换模时间从45分钟压到12分钟。还有，尽量用分段模具，通用性强。如果是非常规形状，干脆上无模折弯单元，虽然贵，但省下的人工和时间，一年回本。
焊接与表面处理：最后两道坎
焊接与表面处理：最后两道坎

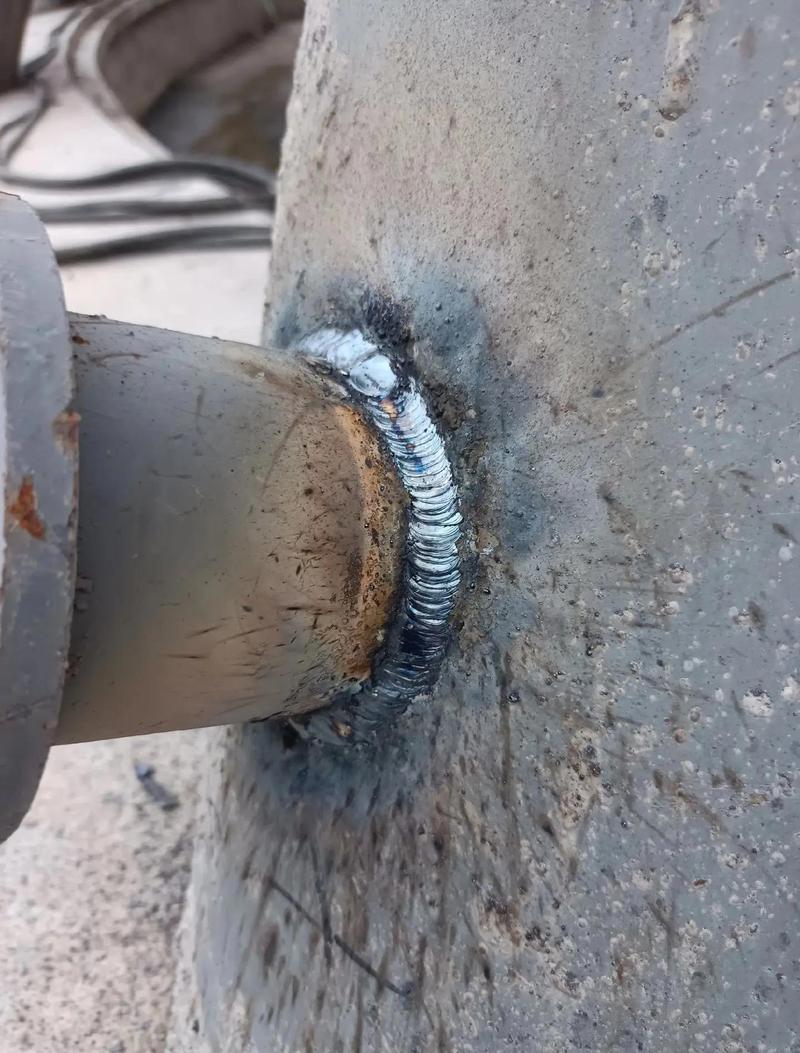

钣金件焊完，变形量控制不住，装配时螺丝都拧不上。我们试过焊接工装、反变形法、预变形法，最后发现，顺序焊接配合脉冲冷焊，变形最小。但最省心的，还是尽量用自扣紧结构，减少焊接量。不过，设计部门那帮人，图省事画的全是满焊符号，沟通起来能气吐血。
表面处理呢？喷涂前处理，我们吃过亏。有一批货送到海边，三个月返锈，一查，磷化膜太薄。后来上了纳米陶化工艺，附着力好多了，但槽液管控得像伺候祖宗一样，pH值、温度、时间，每天测三遍。没办法，谁让客户越来越挑剔，盐雾测试从96小时涨到240小时，我们都快被逼疯了。😤
问：如何评估一家钣金供应商的加工能力？
答：别只看设备清单。我一般先看三点：一是样件验证，拿个复杂折弯件让他们试制，看回弹控制、接刀痕处理；二是现场看5S管理，模具摆放整齐的厂，差不到哪去；三是问技术员问题，比如“不锈钢拉丝方向怎么控制”，答得磕磕巴巴，基本就是忽悠。设备再新，人不行，全完蛋。
设计协同：图纸上的一个小数点，车间里的一万块钱
现在都用三维软件了，SolidWorks画钣金，展开图自动生成，看着很美。但设计人员不懂工艺，折弯系数设置错误，展开尺寸偏0.2毫米，车间师傅调模具调到崩溃。还有，设计件上清一色标注“锐角去毛刺”——拜托，激光切出来的毛刺在断面，手工打磨要命啊。我们后来强制要求设计部在图上标注“断面磨光”或“倒角0.5”，才算解决。还有一次，一个年轻工程师把沉孔尺寸标错了，配套铆钉装不上，全批报废，十几万没了。这能怪谁？ 设计与制造脱节，钣金行业的老大难。
这些年下来，钣金加工越干越胆小。技术更新快，坑也更深。但说实话，只要别轻信“全自动”“无人化”的洗脑广告，扎扎实实把基础工艺吃透，数字化工具才能真帮忙。不然，就是花钱买一堆铁疙瘩吃灰。
最后，这篇吐槽算是我个人的血泪史，如果能帮同行少走点弯路，也算值了。
