干了十几年冲压，最怕听到的一句话就是——“王工，模具又崩了。” 哪怕半夜睡得迷迷糊糊，一个电话也能让你瞬间清醒，后背发凉。冲压这个行当，表面看就是咣当咣当几下，其实里面的门道，深得跟海一样。今天不聊什么基础理论，那些教材上都写烂了，咱们就唠点实际中让人头疼、又不得不解决的硬茬。

模具寿命上不去？别只盯着材料

模具崩口、拉毛、开裂……这些破事几乎天天见。很多厂子第一反应就是换材料：SKD11不行换DC53，再不行上粉末高速钢。坦白说，好材料确实管点用，但如果你热处理没整明白，什么钢都是白搭。我见过一把冲头，用CPM-10V的料，硬度淬到HRC64，结果冲了不到两千次就从头部齐根断掉——炉温曲线我后来一看，回火时间根本不够，残余应力大得吓人，这不叫冲压，这叫冲“砸”。

冲压模具崩刃裂纹特写

还有个容易被忽略的点：润滑。别以为随便喷点拉伸油就万事大吉。高强度钢冲压，模具表面瞬间温度能飙到300℃以上，普通润滑膜早干了，起不到隔离作用。后来我们咬牙上了一套微量润滑系统，喷嘴直接对准冲头入模那一点，成本是高了，但模具寿命从八千次提到两万五，算总账反而划算。所以说啊，不要只看模具硬度够不够，要看整个冲压系统的配合——表面处理、间隙、冲速、找正，缺一不可。

问：王工，我们冲0.8mm的不锈钢，模具拉毛严重，现在都渗氮了还不理想，怎么办？
答：渗氮确实能提高表面硬度，但氮化层脆，碰到粘着磨损反而容易剥落。试试做TD处理（热扩散法碳化物覆层），生成一层碳化钒，摩擦系数低得一批，对付不锈钢这种“粘人精”效果出奇好。当然，前提是你模具基体得够强，不然涂层再牛也撑不住变形。

回弹、回弹，还是回弹！

如果说模具寿命是明伤，那回弹就是暗疾——做出来的件尺寸全对，一翻面贴检测台就翘了，气得人想砸Gap。尤其是现在汽车厂狂推轻量化，高强度钢板用得越来越多，DP980、马氏体钢，强度快赶上普通板的五六倍，回弹量能到十几度，你用传统的过弯法补偿？补得了一处补不了全局，角度扭了不说，孔径都会跟着变椭圆。

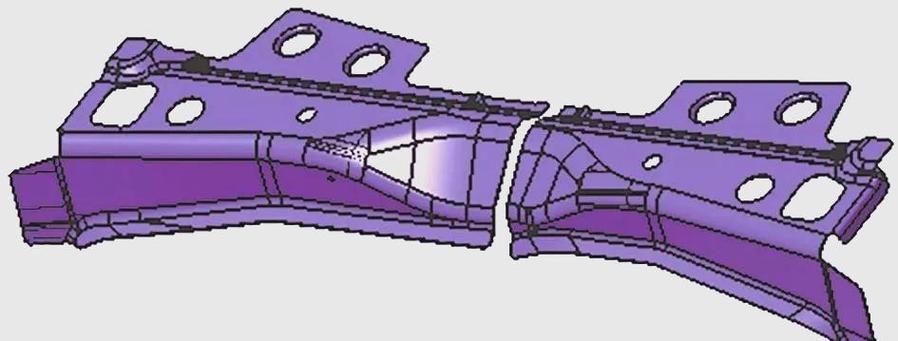

汽车B柱高强度钢冲压回弹模拟

现在大家喜欢用CAE软件模拟，什么AutoForm、Dynaform，确实能省不少试模时间。但说实话，模拟不是万能的，材料参数库不准、摩擦系数给偏一点，结果能差出几条街。更坑的是，有的材料同牌号不同批次，屈服强度能差30MPa，你用上次的补偿方案去冲这批料，直接废品一大堆。所以，最好的办法是：模拟归模拟，一定要留后手。我们在模具回弹补偿面设计时，会故意做成分块可调式——加点垫片就能微调角度，试模时省老劲了。

问：唐老师，我碰到个奇葩事，同一个产品，白班冲出来合格率98%，夜班就掉到70%，模具和材料都没换，怎么回事？
答：大概率是温度影响。别看车间有空调，昼夜温差可能就两三度，但润滑油粘度变了，冲压速度哪怕快0.1秒，热效应就不同，回弹量就跟着漂。再有就是操作工的手法：送料快慢、润滑涂抹习惯，都会造成波动。上套实时监控系统吧，压力、位移、温度传感器全上，曲线一对比就知道哪里出问题。

自动化上料？别高兴太早

自动化上料？别高兴太早

现在招工难，好多厂急着上机器人、上自动料库。出发点没错，但有些坑，你不上线是不知道的。比如薄板双张——真空吸盘有时候会吸起两张料，冲完第一下，下一片就送歪了，模具一合，咔嚓，一百来万的模具废了，哭都来不及。或者码料不齐，料垛摞得跟危楼似的，机器人抓手一推，整摞散架，现场一片狼藉。

我们当时解决双张用了最笨也最有效的办法：对射式双张检测器加吹气分离。但遇到带油膜的板，检测器偶尔失灵，后来加装了一个简单的机械剥离——用磁力分张器先让板料稍微翘曲，再配合吸盘抓取，基本根绝这毛病。所以说，自动化绝不是买设备回来接上电就行，你得根据自己材料特性去磨合，否则机器跑得欢，不良品堆成山。

视觉检测也是个烧钱的坑。很多人以为装个相机就能把冲压件瑕疵全检出来，实际上，冲压件的裂纹、拉伤、压痕有时很轻微，打光角度稍微不对就漏检。最后我们搞了个组合拳：2D检测看表面，3D轮廓仪测关键型面，再加上人工抽检，总算把客诉压下去了。成本？高。但想想一旦把缺陷件发到主机厂装车，赔款是小事，丢单才要命。

冲压这件事，往大了说，是整个制造业的骨架；往小了说，就是一门不停与材料、设备、环境斗智斗勇的手艺。千万别迷信有什么一招鲜的秘诀，每台床子、每副模具、每卷料都有它的脾气。踩过的坑多了，自然就摸出门道了。
