干了二十年粉末冶金，最怕别人问我“烧结简单吗？”——简单个鬼。一个温度曲线，能玩死你。很多人以为烧结就是“把粉末压坯扔进炉子烧一烧”，真要这么想，废品率分分钟教你做人。

温度曲线：差一度，天差地别

我见过最离谱的操作——某厂做铁基零件，升温段图快，160℃/分钟猛冲，结果脱脂阶段有机物剧烈挥发，坯体直接开裂。💡 听我一句劝：低温段务必慢悠悠地爬，尤其是脱脂区间（300-600℃），保温时间往宽了给，别抠搜。你省那十几分钟，换来的可能是一炉子裂纹件。

高温段呢？反而要果断。到烧结温度后，保温时间精确到分钟。我习惯用阶梯升温，比如在900℃设个平台让合金元素预扩散，再冲到1250℃——致密化效果比一口气烧上去好得多。✅ 诀窍：看着差热分析（DTA）曲线定工艺，别凭感觉。

粉末冶金烧结炉温度曲线监控屏幕

说到感觉……早些年我用过一台老式真空炉，热电偶偏差30℃竟没人发现，直到某批产品批量起泡。后来强制每班用测温环校准，才刹住这破事。❗ 千万别迷信设备显示值。

气氛保护？未必越纯越好

气氛控制是门玄学。氮氢混合气氛用得最多，但氢含量高了，某些材料会氢脆。有一次做不锈钢零件，从纯氢换成氨分解气，氧含量压到10ppm，反而出现光亮不足……原来漏了微量水蒸气！最后在管路里加分子筛干燥才搞定。所以啊，气氛纯度检测得盯露点和氧分压，只盯着流量计没用。

现在流行真空烧结，特别是钛合金、硬质合金。真空可控性是好，但脱气阶段抽速不能太快，否则粉末颗粒被气流带出，形成表面缺陷。我一般先低真空预脱气，再切高真空。

问：烧结时炉内压力波动大，是不是正常？
答：短时间微小波动还行，如果持续剧烈波动，八成是密封件老化或真空泵油乳化。别懒，该换油换油，该换密封圈换密封圈。我有次图省事，结果产品氧化发蓝，整批次报废。

设备坑：贵的不一定对，对的往往不贵

去年帮一个小厂改造产线，老板想买进口连续式烧结炉，预算300万。我去现场一看，产品种类多、批量小，用连续炉根本跑不满——纯属杀鸡用牛刀。最后推荐了推杆式间歇炉，加个快速冷却段，总共不到80万，产能还涨了20%。🔥 所以啊，选设备先看生产节拍和产品尺寸分布，别被销售那张嘴忽悠。

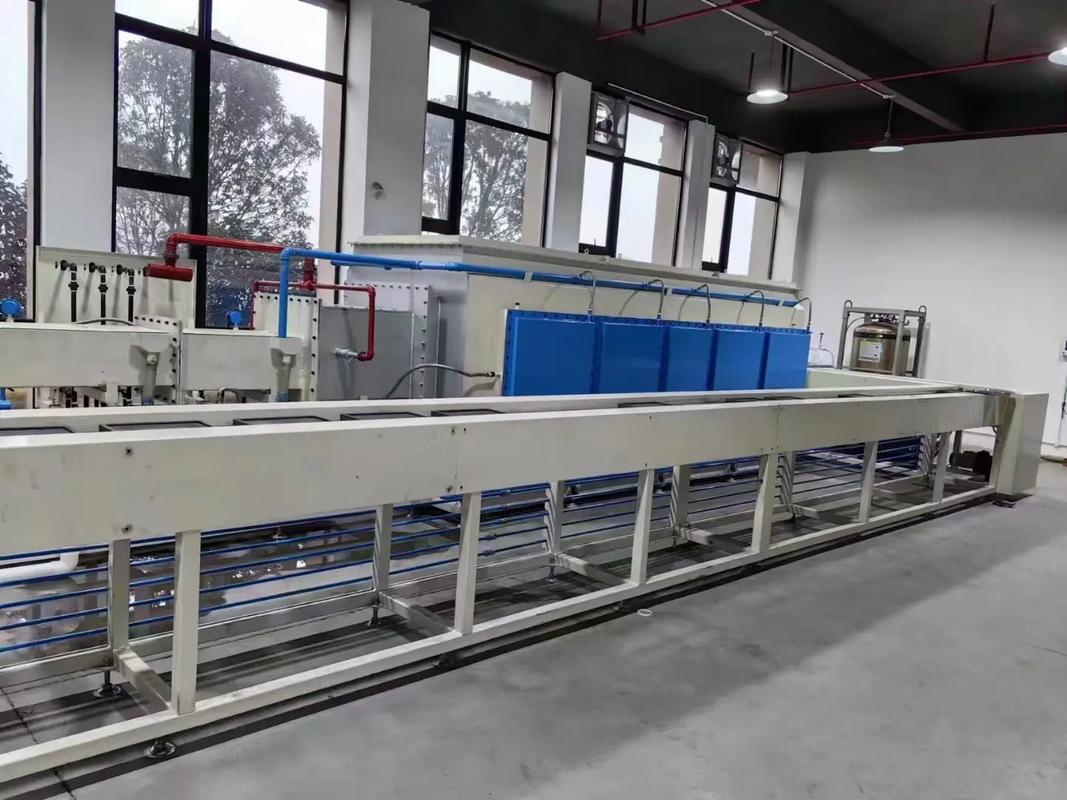

推杆式粉末冶金烧结炉生产线

问：放电等离子烧结（SPS）是不是很万能？
答：快是真快，但局限性大。SPS靠直流脉冲加热，适合纳米粉、梯度材料。可一旦零件厚度超过15mm，温度均匀性就成问题，中心可能欠烧。另外模具成本高，只适合高附加值产品。普通铁铜基零件，用传统网带炉足矣。

另外，脱脂工序不能跟烧结分家。我见过太多人把脱脂炉和烧结炉分开，结果转移过程吸潮，烧结时鼓泡。现在倾向脱脂烧结一体化炉，尤其是金属注射成型（MIM）件，蜡基粘结剂脱除后直接进入高温段，省事又稳定。

缺陷诊断：金相显微镜是照妖镜

别懒到不看金相。遇到过这么一事：烧结铁基件硬度偏低，表面没毛病。切开一看，珠光体含量不够，大量铁素体。调整冷却速度后解决了。还有一次，产品边缘致密、中心疏松，金相显示孔隙分布异常——原因是升温太慢，表面先烧结封闭，内部气体排不出。所以工艺调完，务必看微观组织。

💡 异常孔隙、晶粒异常长大，往往跟温度、时间有关，也可能受原料粉末氧含量影响。建议每批粉料测氢损，超过0.2%就得小心。

写到这儿，想起当年的一个小改：在烧结舟上涂氧化铝隔离层，防止零件粘连，废品率直降5%。所以有些小技巧，手册上真没有，全靠自己悟。

最后，如果你是搞液相烧结（比如硬质合金），注意黏结相的熔化与流动，控温不准会导致挤出或孔洞。诀窍是用预烧加本烧的两步法，让液相平稳生成。好了，今天就扯这么多。烧结这活儿，理论只是骨架，血肉全靠实践。有数据了记得拿回来分析，闭环优化，否则经验永远不会长进。
