上个月车间那台老式中频电源又炸了——对，就是字面意思的炸！一声闷响，然后浓烟滚滚，整条淬火线直接瘫痪。老板脸都绿了。说实话，这事儿我早预料到了，那台设备空载电流飘得像心电图，维护的人还总说‘能用就行’。能用？等炸了才叫不能用！

感应加热这行，水挺深。玩得好，它是产线上的劳模；玩不好，它就是定时炸弹。今天不聊虚的，就掰扯掰扯我在电源选型调试上踩过的坑，顺带说点新趋势。你姑且听之，能用上一两招，我就没白写。

功率选多少？不是越大越好

很多老板一上来就要大功率，‘给我上200kW！’——你加热个M6的小螺栓要200kW干嘛？烤红薯吗？功率密度才是关键。工件大小、材料、加热速度，这三样决定了你要多大功率。盲目上大功率，先不说初装费贵一截，光是谐波就能让隔壁PLC发疯。

感应加热电源功率密度计算实践场景

我一般先算比功率，钢件透热大概0.5~1.5 kW/cm²，齿轮淬火可能要到2~3 kW/cm²。然后得看频率。频率这玩意儿，很多人只记‘高频浅，中频深’，但实际选起来可没那么轻松。记得去年给一家轴承厂调设备，0.8的模数，用超音频，结果齿根根本没淬上——硬度像坐过山车。换成中频，透入深度刚好，齿根硬度稳稳上58HRC。所以说，选频别光靠经验，拿线圈内径和工件尺寸算一算电流透入深度，Δ=503√(ρ/μf)，ρ是电阻率，μ是磁导率，f是频率。算完了再结合加热效率，心里才有底。

💡 小贴士：小工件、薄层淬火用高频（100kHz以上），大轴类、深层加热用中频（1~10kHz），特大锻件甚至用工频。但别死板，有些场合超音频（20~50kHz）是个折中好选择。

IGBT还是MOSFET？这是个问题

早年全是晶闸管，嗡嗡响，效率还低下。现在IGBT遍地开花，可MOSFET在某些地方依然坚挺。该怎么选？

功率小、频率超高（比如几百kHz）的场合，MOSFET导通损耗低，开关快；但上了几百千瓦，IGBT的饱和压降优势就出来了。不过现在SiC器件冒头了——这东西耐压高、损耗低，就是贵。我最近试了套SiC MOSFET的100kW电源，效率直接飙到97%，体积还小一圈。但！对，一定要说‘但’：SiC驱动电路娇气得很，稍不注意就炸管子。我们第一次上电，门极振荡直接把一颗新管子送走了，两千块‘噗’一下没了。后来在驱动电阻上并了颗二极管，才稳住。

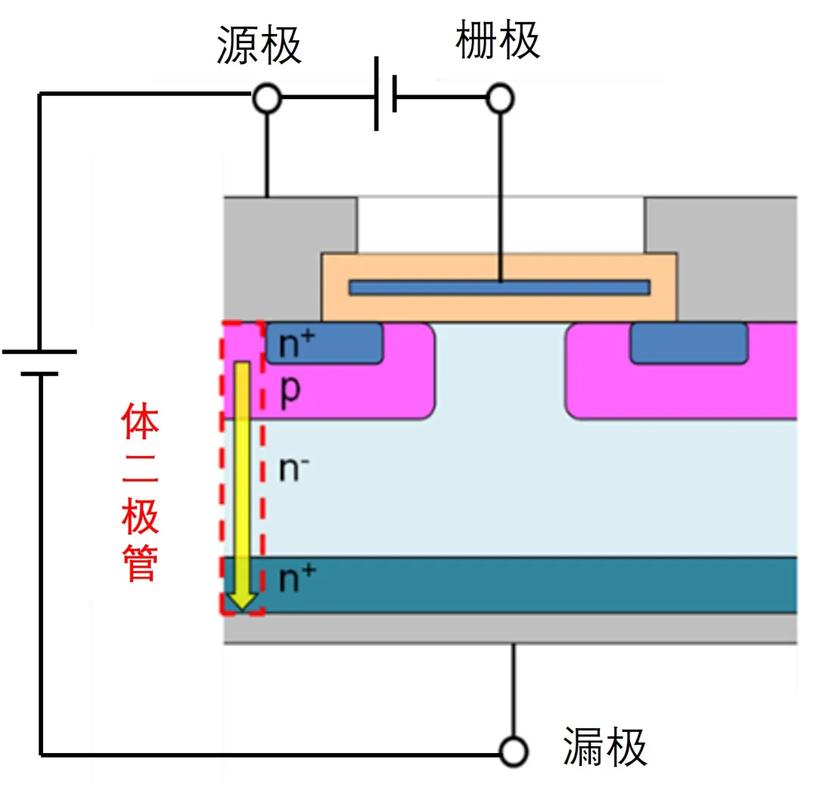

SiC MOSFET感应加热电源内部结构

还有冷却。别小看散热，我见过不少电源毁在冷却水上。水垢堵了水套，IGBT结温飙升，保护电路又不灵，啪，全桥直通。所以现在我都要求用户用去离子水，外加流量开关和温度探头，缺一不可。

变压器和线圈：看不见的坑

变压器和线圈：看不见的坑

电源再好，变压器和线圈拉胯，照样废。多匝比、阻抗匹配，这些是基础，可实际做起来乱七八糟。有家客户自己绕的线圈，电感量偏了30%，电源一直工作在容性区，无功功率大的惊人，母线电容烫得能煎蛋。我拿阻抗分析仪一测，好家伙，他们把线圈圈数记错了。

线圈设计也是一言难尽。有效圈、汇流排、导磁体——这三个东西定生死。导磁体很多人不用，觉得贵。但加与不加，效率差20%是常事。特别是外圆加热那种开口气隙大的场合，不加导磁体，磁力线都散到姥姥家了。

❗ 特别提醒：线圈与工件间隙要均匀。不均匀会导致局部过热或欠热，甚至烧线圈。我一般用云母片塞缝检查，土办法，管用。

Q&A：不解惑不舒服

Q&A：不解惑不舒服

问：我们买的新电源，空载电压能升到额定，但一加负载就掉得厉害，电流也上不去，怎么回事？

答：八成是匹配问题。先看谐振频率，电源显示频率是不是跑到了上限或下限？如果是，线圈电感不对，要么匝比不合适。拿阻抗分析仪测线圈在工件冷态和热态下的电感变化，然后选合适的变压器匝比，让谐振频率落在电源额定范围的中间。另外，检查一下补偿电容，是不是标称和实际差太多——国产电容离散性有时能吓你一跳。还有个可能性：电源限流了。有些‘聪明’电源检测到异常会主动降功率，你得进后台看记录。

问：我们的淬火机床，老出现轴肩处裂纹，金相看了说是加热不均匀导致应力集中，怎么破？

答：轴肩裂纹最常见的原因就三个：一是有效圈覆盖范围不够，轴肩处磁场弱，加热不足就开始喷液；二是导磁体形状没做对，该聚磁的地方没聚；三是旋转速度太慢，导致圆周方向温差大。解决办法：重新设计感应器，让有效圈在轴肩处多绕一圈，或者用硅钢片导磁体把磁力线往轴肩赶。旋转速度至少让工件在加热时间内转10圈以上。如果还不行，上多圈感应器+纵向加热。

说多了，该回去改图纸了。线圈又烧了一个，车间催命呢。总之，玩感应加热，三分理论七分实践，别信厂家宣传的‘智能一键操作’，自己懂点原理，才能不被忽悠。电源选型这事儿，多算、多测、多问——问有实战经验的人，别问销售。

✅ 最后一句：电源的功率因数、负载持续率、谐波治理，签合同前一条条跟厂家敲死，写进技术协议。别问我为什么知道，都是泪。
