说实话，入行十五年，真空炉这玩意儿，真是让我又爱又恨。爱的是它的活儿确实漂亮——无氧化、脱碳少，处理出来的零件光洁得跟镜面似的；恨的是——一旦出毛病，排查起来能让你怀疑人生。前阵子帮朋友厂里参谋一台设备，又勾起一堆陈年往事。得，干脆写出来，省得后来人再踩坑。

选型那些坑，厂家不会主动告诉你

有一回，客户指着样本上的控温精度 ±1℃ 问我：“这么高的精度，均匀性肯定没问题吧？” 我差点被自己的口水呛到——这俩压根不是一回事啊！控温精度只是热电偶那个点的温度，炉膛里上中下、左右前后，温差可能大到离谱。 特别是搞模具淬火的，你对着一炉零件测硬度，东边硬西边软，哭都来不及。

真空炉温场均匀性测试九点测温示意图

所以后来我学乖了，签合同必须白纸黑字写明 AMS 2750 标准，空载±5℃？不，我要求满载±3℃。还得盯着他们做 九点测温，自己亲眼看见数据才算数。一句话：温度均匀性，是真空炉的灵魂。

问：真空炉的冷速是不是越快越好？我看有些厂家吹到 10bar 了。
答：哎，又是一个大坑。冷速快当然爽，变形也爽。10bar 氮气冷却，对一些薄壁件就是灾难。淬裂了找谁？尤其搞 高速钢、压铸模 的，别光图快，得根据材料 CCT 曲线选合适的冷速。有时候，等温淬火 更靠谱，尤其是大件。设备得能调，不是傻快。

再说说 石墨元件。好些小厂图便宜，用低密度石墨毡，刚用着还行，一年后发脆、掉渣，抽真空时粉末满炉飞。这还不算，加热室短路 都能给你整出来。我那台老炉子，一直用进口高纯石墨硬毡，十年了，加热体还倍儿亮。你说这账怎么算？初始投资省那点，后面维修费够买半台新的。

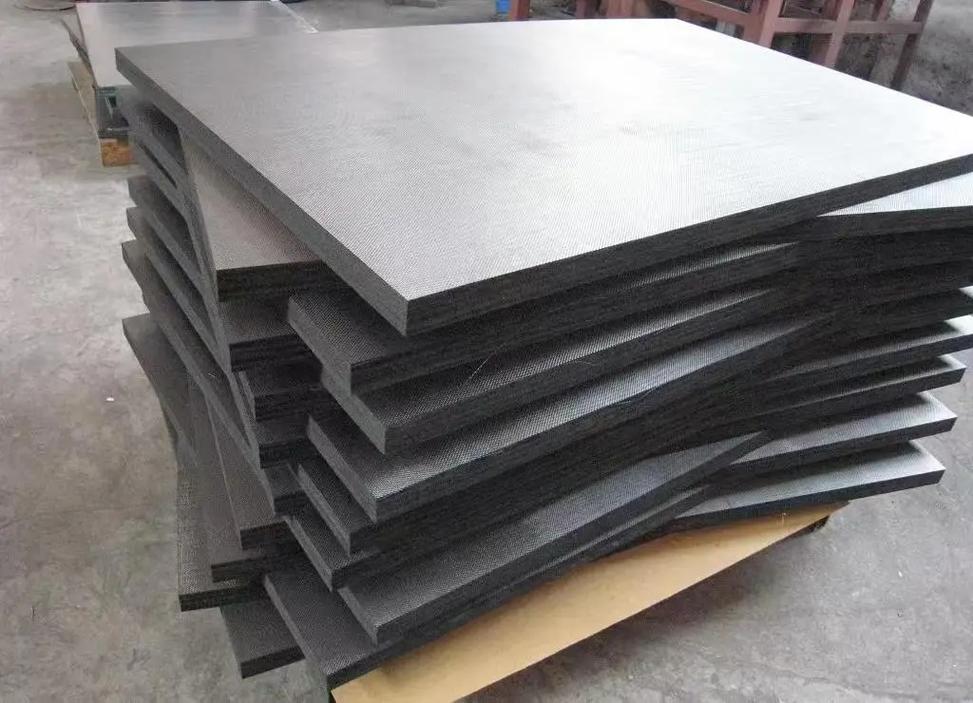

真空炉加热室石墨毡老化粉化细节

使用中的糟心事，说出来都是泪

使用中的糟心事，说出来都是泪 有一天夜里，真空度死活抽不上去，泵组嗷嗷叫。检漏仪测了半天没找到大漏，拆开一看——密封圈上粘着一根头发丝……我当场骂娘。这可不是段子。许多人不知道，真空炉对洁净度要求极高。工件进炉前没洗干净？切削液、防锈油残留，一加热就汽化，污染加热室，再凝结在冷壁，时间长了绝缘下降，产品表面发黄、发黑。你的“无氧化”呢？全毁了。

问：真空度表显很高了，为什么出来的工件还是有氧化色？
答：典型的只会看表不会看门道。真空气氛不只是看绝对压力，还得看 残余气体组分。炉子里可能微漏空气，或者工件带进去的水汽。我习惯每次开炉都做 露点测试，控制在 -60℃ 以下才进料。还有，别吝啬那点高纯氮气，纯度不够，微量氧就够你喝一壶的了。

还有个容易被忽略的——分压控制。做钛合金、铝合金固溶，你不通入惰性气体分压，元素挥发得你怀疑人生，表面不光，成分还跑偏。有些土炉子连这功能都没有，硬干，那不是勇敢，是傻。

几点掏心建议，听不听随你

几点掏心建议，听不听随你 ✅ 看炉子先看保温层。打开炉门，拿手电照照，眼见为实。石墨毡还是陶瓷纤维？厚度够不够？拼接缝密不密？这都是细节。
❗ 别迷信进口。现在国产一线品牌，像华海、真空所，已经很能打了，服务还快。但小作坊的拼装机，白送都别要——耽误工期，废品率飙升，算下来更贵。
💡 智能化不是摆设。去年换的新炉子带 MES 对接，远程就能看工况、回放工艺曲线。半夜出异常报警，爬起来一看手机，提早处理，少折腾好几炉料。
真空炉这东西，说穿了就是一层窗户纸。踩的坑多了，自然就懂了。最怕的是以为懂了，其实没懂。就这样吧，干活去了，炉子还等着升降温呢。
